ABB 5SHY4045L0006 | ACS6000变频器核心件

描述

产品详情

· 型号：5SHY4045L0006（订货号 3BHB030310R0001）

· 品牌：ABB（Hitachi Energy）

· 系列：5SHY系列 IGCT（Integrated Gate-Commutated Thyristor）

规格参数

• 产品型号：5SHY4045L0006，订货号3BHB030310R0001
• 器件类型：非对称型IGCT（集成门极换流晶闸管），高压功率半导体
• 额定电压：重复峰值反向阻断电压VDRM 4500 V（标称4.5 kV级，部分资料记最高阻断≥8500 V需核对/以原厂手册为准）
• 额定电流：最大关断电流ITGQM 4000 A，通态平均电流IdAV 2600 A（双面冷却），有效值电流≈4500 A，10 ms浪涌ITSM 70 kA
• 封装形式：圆盘式压接封装（Press-Pack），直径91 mm，无内部引线/焊接，双面电气+散热接触
• 冷却方式：强制水冷或双面散热器压接（水冷为主，风冷仅小负载），结壳热阻<0.005 K/W
• 门极接口：光纤触发输入，配套ABB门极驱动单元（如5SHY4045L0006自带或外置GDU，驱动电源24–40 V AC/DC需核对/以原厂手册为准）
• 开关特性：关断时间<10 µs，开关频率≤20 kHz（典型中压传动几百Hz），di/dt≥1000 A/µs，dv/dt≥1000 V/µs
• 导通压降：VTM 1.5–2.5 V（低损耗，比GTO低很多）
• 工作结温：Tvj -40 ℃至+125 ℃（存储-40至+125），柜内环境温度通常-25至+60需核对/以原厂手册为准
• 保护功能：内置退饱和检测兼容驱动，过流/过温诊断回传光纤，无需外缓冲电路
• 安装压力：推荐轴向压装力约35 kN（需用专用液压工具，均布受力）
• 认证：IEC 60747-6，UL，CE，RoHS，需核对/以原厂手册为准
• 典型配套系统：ABB ACS6000/ACS1000中压变频器，PCS6000，HVDC Light换流阀

产品介绍

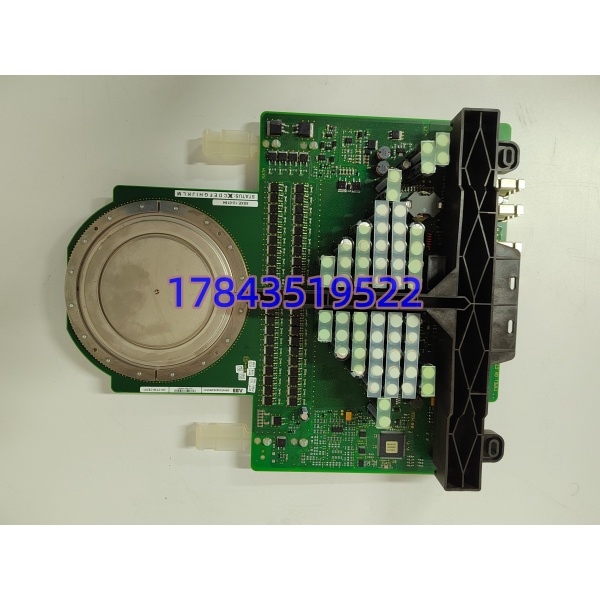

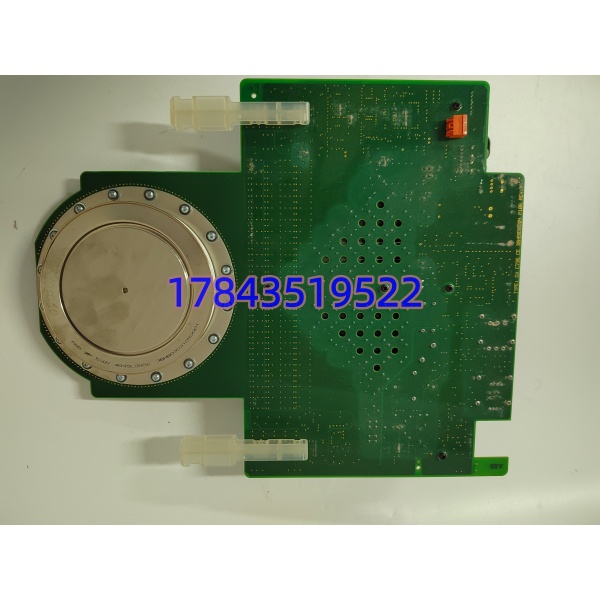

5SHY4045L0006是ABB 5SHY家族的4.5 kV级IGCT功率模块，订货号3BHB030310R0001。它不是控制卡，是实打实的高压开关心脏，坐在ACS6000中压变频器或HVDC换流阀里，替几千伏、几千安的电流做毫秒级通断。压接圆盘结构，上下两个面分别是阳极和阴极，门极从侧面光纤进来，没有内部焊线，靠35 kN机械压力夹在双面水冷散热器中间。导通压降不到2 V，4000 A关断能力，浪涌扛70 kA，专治重工业里最粗的电机传动和电网换流。

和老GTO比，IGCT有关断快、驱动简单、不用缓冲电路；和普通焊接IGBT比，压接无焊点老化，热循环寿命超10万次，抗震适合矿山提升机。我在现场遇到过，钢厂ACS6000柜里一个IGCT炸了，水冷漏一地，整条热连轧趴窝。这货停产多年，新的是日立能源同规格替代或拆机测试件，换的时候必须连散热器一起拆，重新压装，扭矩和清洁度不到位下次准炸。

应用场景与行业案例

痛点切入：ACS6000中压变频器报“IGCT短路”，功率柜冒烟，轧机主电机自由停车，钢坯卡在辊道上千度高温烤柜门。压接模块老化或水冷微漏导致结温飙升，非计划停机每分钟损失六位数。普通焊接模块在这种4.5 kV/数kA工况根本扛不住di/dt，必须用压接IGCT。

典型场景：

• 冶金热连轧主传动：ACS6000驱动5 MW同步电机，5SHY4045L0006做三电平NPC逆变桥臂，4.5 kV阻断+4000 A关断，频繁加减速和过载启动非它不可，IGBT串并联太麻烦且均压难。
• 矿山提升机/皮带机：井下或露天矿12 MW传动，IGCT压接封装抗振动，双面水冷在粉尘环境仍可靠，换GTO要加庞大缓冲吸收，占地多故障率高。
• HVDC Light换流站：柔性直流输电MMC或两电平换流阀，IGCT做阀塔核心开关，光纤触发抗电磁干扰，70 kA浪涌扛得住交流侧短路。
• 水泥厂生料磨主风机：6.6 kV中压变频节能改造，ACS1000用该IGCT，低导通损耗省电，免缓冲电路减少柜内寄生参数。

真实案例：三年前在山西一个钢厂，凌晨1点热连轧F2机架ACS6000报接地故障，直流母线放电声，急停后打开功率柜，一块5SHY4045L0006炸成焦炭，水冷管路渗绿渍。库房有块拆机测试OK的5SHY4045L0006（3BHB030310R0001），断电泄放母线电容（等10分钟防触电），松液压压装工具到0 bar，取出旧IGCT+上下水冷散热片，酒精擦干净接触面，新模块夹中间，按35 kN重新打压（需专用液压工装，手拧螺母不行），恢复水路接头并测漏，上电先做门极光纤环回测试，再空载试转电机。25分钟恢复轧制，钢坯没冻在辊道上。老实说，那晚要是等新模块从瑞士发货，这条线至少停三天，后续精轧全乱套。

常见问题解答 (FAQ)

• 这是PLC模块还是功率半导体？是高压功率半导体（IGCT），不是控制卡/CPU。装在/HVDC功率柜里，受控于光纤门极驱动单元，别当成1747-L552那种逻辑CPU，物理尺寸91 mm圆盘压接，重约3 kg。
• 能否热插拔或更换带电？绝对不行。高压直流母线残留几千伏，必须先断高压侧开关，等待电容放电完成（通常10分钟以上，测母线电压<50 V再动手）。压装模块带电拔会拉弧炸柜，水冷没泄压还会喷热水伤人。
• 停产了替代方案？ABB IGCT产线转到日立能源，原型号基本只流通拆机测试件。官方替代路径是日立能源同规格IGCT（如5SHX/5SNA系列相近电压电流，需核对封装直径和压力曲线），或直接升级ACS6080用新IGCT/SiC方案，但要换整个功率柜。备件替换用同型号拆机件最省事，但必须测门极触发特性和漏电流。
• 换模块会丢控制程序吗？不会。逻辑在AC800M/控制单元（如RDCO/CIU卡）里，IGCT只管功率开关。换完后需在控制屏看门极光纤状态，重新做空载和带载测试，不用改梯形图。有一点要注意：如果原系统有IGCT寿命计数或温度校准参数，新模块装好后建议在DCS里重置诊断计数器。
• 成色与防伪怎么鉴别？全新库存极少，基本是拆机。看压接面：原厂镜面抛光，无压痕烧蚀斑；拆机件若表面发暗或有微弧痕说明已跑过大电流。测门极：光纤头无划痕，万用表测门极触发二极管正向约0.6 V，反向高阻。上电前必须用IGCT测试仪做阻断和导通脉冲测试，别直接装柜里盲试，炸一次光纤维修费比模块贵。
• 安装压装有什么坑？压装力必须35 kN±10%，用专用液压工具均匀加压，力矩扳手没用因为是轴向压力不是螺纹 torque。接触面必须无水乙醇擦到无指纹，散热膏涂薄匀（或按原厂要求不涂直接金属接触）。水冷管路装完必须打压检漏，IGCT不怕电但怕水冷微漏爬电。我在现场遇到过，安装工手上有油印在压接面，运行俩月局部过热炸模块。
