产品详情

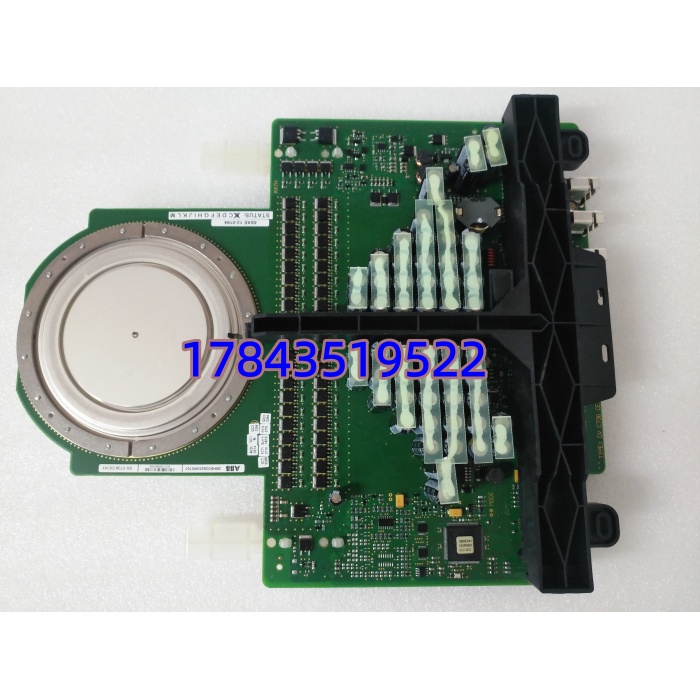

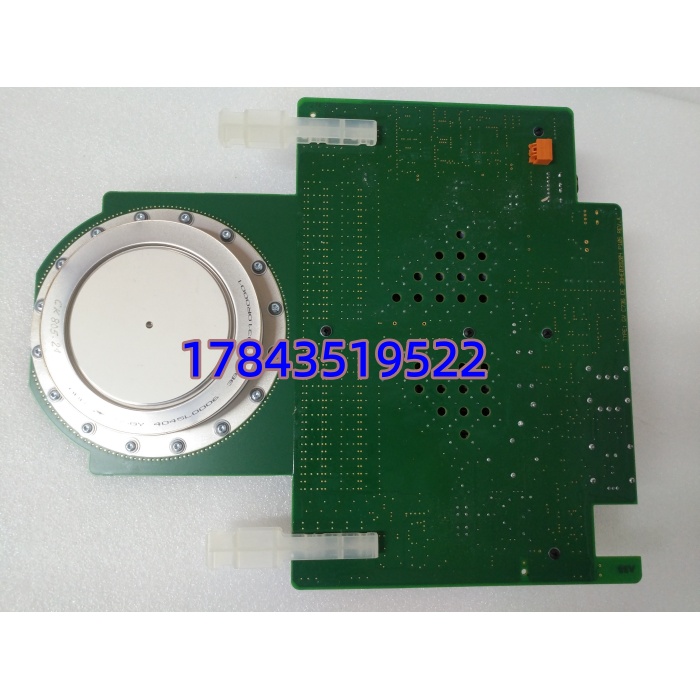

· 型号：5SHY4045L0006（IGCT）+ GVC736CE101 / 3BHE039203R0101（Gate Driver Unit）
· 品牌：ABB
· 系列：ABB IGCT for ACS 6000 Medium Voltage Drives / HVDC Light — GVC Series Gate Control Electronics
规格参数（IGCT 5SHY4045L0006）
- 器件类型：逆导型或非逆导型 IGCT（Press-Pack Thyristor w/ Integrated Gate Commutation），以原厂 datasheet 为准
- 重复关断电压 VDRM：典型 4500 V（4.5 kV class）
- 通态电流 IT(AV)：典型 1000–2000 A 级（依具体 IGCT 族，以 ABB 原厂曲线为准）
- 浪涌电流 ITSM：典型 > 10–15 kA（半波）
- 门极触发电压 VGT：典型 1–3 V，驱动板提供 ±15 V 门极驱动
- 开通/关断时间 ton/toff：亚微秒～数微秒级（IGCT 特点即硬关断）
- 封装形式：Press-Pack（两面金属电极，需液压/弹簧压装至散热母排）
- 冷却方式：水冷或强迫风冷（依阀塔设计）
- 存储温度：-40～+85°C；运行结温 Tj典型 -40～+125°C（以 datasheet）
规格参数（门极驱动 GVC736CE101 / 3BHE039203R0101）
- 模块类型：IGCT Gate Control & Monitoring Electronics（GVC 系列）
- 功能：产生 IGCT 门极导通/关断脉冲、检测门极故障、上报光纤信号至主控（AMC / RCU）
- 接口：光纤接收主控触发令；低压侧与 IGCT 门极端子螺丝连接；反馈光纤回主控
- 供电：由阀基电子设备（VBE）或驱动电源单元供给（典型 ±15 V / +5 V 隔离）
- 保护：门极欠压/过流检测、desaturation 检测、温度监控接口
- 安装：固定在 IGCT 旁驱动盒内或阀塔驱动层，非 DIN 轨独立安装
- 兼容 IGCT：须与 5SHY4045L0006 同代匹配，不同代 GVC 固件可能不兼容
产品介绍
这套东西是 ABB 中压传动（ACS 6000 三电平 NPC 变频器）或 HVDC Light 换流阀里真正”干活”的——IGCT 5SHY4045L0006 在主功率回路做高频硬关断换相，GVC736CE101 门极板负责按主控（AMC/RCU）的光纤指令精准触发并监控状态。IGCT 比 GTO 快得多、无缓冲电路，但对门极驱动时序和压力接触要求极高。
坦白讲这不是普通 MRO 插件——IGCT 是 Press-Pack，必须严格按 ABB 规定的螺栓扭矩/液压压力装入散热叠层，门极板光纤极性接反会直接炸管。采购除确认型号完全一致（含后缀字母，不同批次 IGCT 与 GVC 配对要求不同），还要问卖家：IGCT 是否为原厂测试品（有 ABB 测试标签/激光打码），驱动板是否在对应代阀塔上做过光纤环回测试。二手 IGCT 无原厂测试报告强烈不建议上机。
应用场景与行业案例
痛点切入
IGCT 老化或门极驱动板光纤收发器衰减，ACS6000 报 “IGCT Fault” 或 “Gate Driver Communication Loss”，整机封锁脉冲跳车。中压风机/主提升机一停就是产线全停。我遇过一次 GVC 板光口脏污导致间歇性通讯掉帧——清光纤接头恢复；但真正 IGCT 击穿必须整体更换 IGCT + 复查对应 GVC 板状态。
典型场景
- 矿山主扇/提升机 — ACS6000 三电平中压变频器主回路 IGCT 换相，非它不可因 ABB 私有拓扑
- 冶金轧机主传 — 大容量同步机传动 LCI 负载换相逆变器，IGCT 做整流/逆变开关
- 风电/柔性直流 — HVDC Light 换流阀子模块（部分代采用 IGCT 而非 IGBT）
- 水泥/化工大功率风机 — 中压变频软起回路核心功率器件
真实案例
北方某铁矿主井提升机 ACS6000 传动柜报 IGCT2 Fault，复位无效。量辅助电源正常，光纤回路通，判断 IGCT 5SHY4045L0006 失效（年限已 12 年）。原厂备件交期 8 周，找到渠道一块全新原装带 ABB 测试标签的 5SHY4045L0006 + 核对同代 GVC736CE101（原驱动板目测无异常保留复用）。ABB 服务工程师到场用扭矩扳手按规程压装、重新做门极阻抗测量、光纤清洁后上电——逐级解锁脉冲正常，重载试车 OK。老师傅感慨”这东西不是插卡，压装力矩差一点都可能再炸”。
