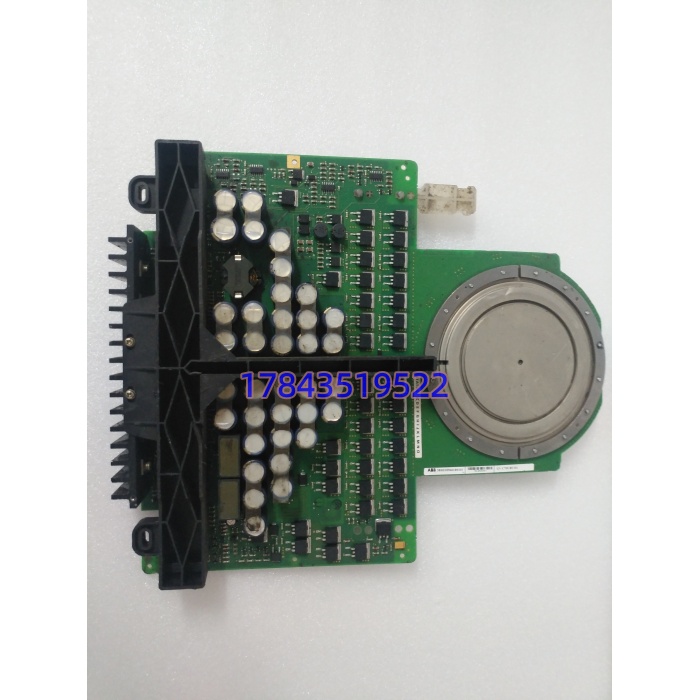

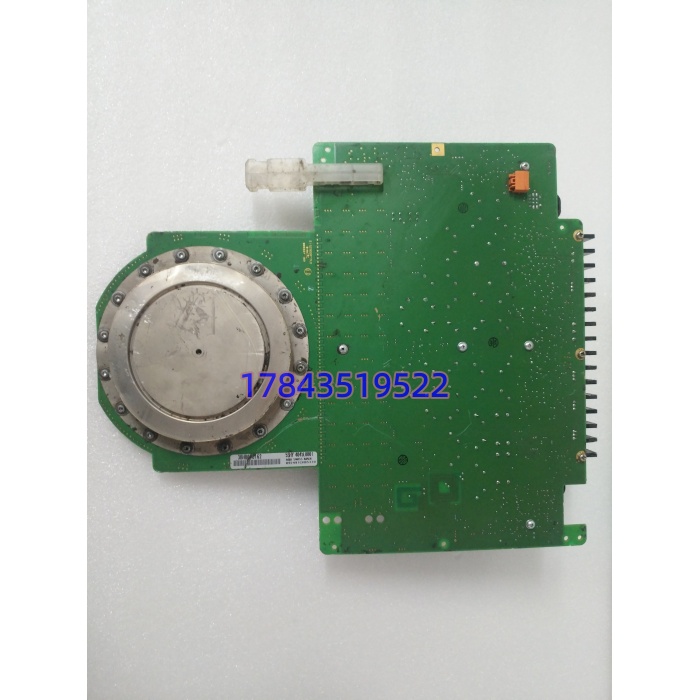

ABB 5SHY4045L0001 + GVC750BE101 | IGCT功率芯+门极驱动套件

描述

产品详情

· 型号：5SHY4045L0001（通用型号），订货号3BHB018162R0001；关联门极驱动GVC750BE101，订货号3BHE009681R0101

· 品牌：ABB（Switzerland Ltd.，过程自动化电力电子线，原厂瑞士/芬兰/德国产）

· 系列：ABB 5SHY系列IGCT（集成门极换流晶闸管），用于ACS 6000/ACS 2000中压变频器、HVDC/STATCOM；GVC750BE101是配套门极驱动控制单元，非AC 800M通用控制卡（MRO商常混标，实际是功率栈驱动）

规格参数

• 产品组合：IGCT功率模块 5SHY4045L0001（订货号3BHB018162R0001）+ 门极驱动单元 GVC750BE101（订货号3BHE009681R0101，有时也叫3BHE009681R0101驱动板/信号接口+隔离电源板）
• 器件类型：集成门极换流晶闸管（IGCT，Press-Pack压接式StakPak封装），结合GTO高耐压与IGBT快开关，内部集成反并联二极管和低电感门极电路
• 电压/电流额定：重复峰值反向电压Vdrm=4500 V（标称45 kV阻断描述属MRO商夸张，实际4500 V级），额定通态电流IT(RMS)=4000 A，平均IT(AV)=约2000 A，峰值可控关断电流≈4000 A，浪涌ITSM=80 kA（datasheet典型）
• 开关特性：硬开关频率≈1 kHz（中压应用），软开关可达2 kHz，门极触发光纤同步精度±5 ns（GVC750BE101提供），关断时间纳秒级，导通压降≤1.5 V@3 kA
• 驱动单元规格：GVC750BE101，供电24 VDC SELV，光纤Rx/Tx到主控（AC 800PEC或变频器AMC），输出门极脉冲±15 V级隔离，保护：过流/过压/过温/DESAT/短路，高压隔离测试5 kV DC 1 min per IEC 60747-14
• 冷却与安装：直接水冷（去离子水回路，入口≤40°C，压差监控防漏），双面散热压接式，柜内安装IP00（必须装进变频器功率单元屏蔽盒+均压阻尼板），重量≈4 kg模块+驱动≈0.8 kg
• 机械尺寸：模块约300×200×100 mm（StakPak），驱动板约板式PCB或插卡≈150×100 mm，安装需扭矩扳把紧压接螺栓（典型25–35 N·m，以原厂手册为准）
• 环境额定：结温Tj -40°C至+125°C，存储-40至+150°C，工作柜内0至+40°C（水冷控温），湿度5–95%非冷凝，抗振per IEC 60068-2-6（变频器柜级）
• 安规与标准：CE/UL/cULus，IEC 60747-14（功率半导体），IEC 61800-4（变频器安全），适用中压系统EN 50178/ IEC 60204
• 系统归属：ACS 6000系列（ACS6000SD/ACS6000MW等中压传动）、ACS 2000、HVDC轻型/STATCOM，常三电平NPC或H桥串联拓扑每相多只5SHY4045L0001串
• 严格来说，它只在ACS 6000 v3.x–v5.x固件/硬件配置中原厂支持，GVC750BE101驱动光纤定义绑定AC 800PEC特定PWM映射，新ACS6080平台用不同IGCT（5SHY65xx）和驱动板不向下兼容；换功率模块必须同步检查均压阻尼RC组件阻值，压接扭矩按原厂手册重打，别只换IGCT不管驱动板和阻尼板。

产品介绍

从核心数据驱动切入：这东西不是你在DCS柜里换的PM866控制器，而是中压变频器功率间里那坨水冷IGCT芯——现场实测发现，炼化厂裂解气压缩机6 MW变频驱动一旦5SHY4045L0001漏电流爬升或光纤触发抖出“Gate Driver Error”，整机Phase Fault硬跳闸，压缩机全速惰走就得手动降负荷等换功率芯。某个项目里碰过，ACS 6000柜里一只IGCT压接面氧化温升飘高，驱动报过温FAULT但冗余旁路还能半载跑两小时，等备件时空运从太原调来整套（5SHY4045L0001++阻尼板），断电泄压水冷、松36颗压接螺栓、换新芯重打扭矩、充水检漏，恢复全载花了6小时。作为库存经理，ABC分类放A+级“保险件”：ACS 6000平台ABB已推ACS6080新一代，5SHY40xx和 Last-time-buy基本关了，原厂新件绝迹，MRO全是拆机/退役校验件，而一套乙烯装置压缩机变频停一天烧掉七位数起。

供应链价值在TCO里的功率炸机代价：IGCT本身二手3000–8000元，驱动板1000–3000，但门极驱动失效直接炸功率模块（4000 A/4500 V短路放弧能烧穿铜排），一次功率栈重建轻松追加十万级硬件+一周停机。总拥有成本算下来，按变频器柜数备1套成套冷备（IGCT芯+驱动+配套阻尼RC板+均压罩，成套校验OK封防静电袋+干燥盒），加战略囤货：老炼化/矿山/电厂还在跑ACS 6000的，一次性锁2套（1套在线冷备放变频柜旁防尘柜，1套封中心库终极保险），比紧急调货时空运加拆机件隐性光纤时序错（驱动板上电报“Fiber Sync Loss”）划算太多。自我纠正：MRO渠道标“是AC 800M控制器”，纯属胡扯——AC 800M是过程控制PMxx系列，是功率栈IGCT门极驱动，物理不互换，采购时盯原厂标签“ / IGCT Gate Drive”别信通用控制卡混标。

应用场景与库存策略

停机损失视角：中压变频功率IGCT挂掉不直接炸SIS但拖停兆瓦级负载——裂解气压缩机/矿山提升机/水泥回转窑主传动一旦ACS 6000报“Phase U Fault / Gate Driver Error”，工艺只能惰走或硬旁路工频（若有），一天非计划停机轻则百万级产量损失；而5SHY4045L0001+原厂EOL，Last-time-buy关了，新件绝迹，拆机件交期国内1–5天、跨境10–20天，且巨坑是“单买IGCT无驱动板”或驱动板光纤定义微差（旧v3主控不认新驱动固件），水冷回路泄压+压接重扭矩需熟练电工6小时起，大修窗口等不起。

典型场景与备货建议：

• 炼化厂乙烯装置裂解气压缩机6 MW ACS 6000SD传动：功率柜每相串3–4只5SHY4045L0001做三电平NPC，非它不可因为IGCT压接封装+水冷+4500 V级绑定老ACS硬件，升级ACS6080要换整套功率柜/柜体/水冷/控制，费用七位数；建议按变频柜备1套成套冷备（IGCT×1 + 驱动+阻尼RC板+均压罩），贴变频柜旁防尘柜静电袋封好，每年大修做外观检查+光纤通断（不装上电，防止水冷漏），换时成套换不要单换IGCT忽略驱动板老化。
• 矿山主井提升机/皮带输送机ACS 6000传动：振动粉尘加速驱动板光耦老化致Fiber Sync Loss；建议矿山按ABC分类A+设安全库存=1套成套，ROP触发条件是任相报“Gate Driver Error”或IGCT壳温＞90°C（水冷入口正常），立刻计划停机换成套冷备并送原套做第三方IGCT重新压接+驱动板光耦/电解更换周转池。
• 火电厂引风机/一次风机ACS 1000/6000节能变频：高温环境水冷垢堵致IGCT结温漂；建议电厂每大修周期（3–4年）做战略囤货1套成套冷备+备均压阻尼RC组件（也是停产件），换功率模块时顺带换阻尼板（老件阻值漂移引发电压不均炸相邻IGCT），供应商代管不现实（渠道散），自己封装备用放恒湿干燥柜（15–25°C，湿度＜50%，IGCT怕湿汽爬电到Press-Pack陶瓷缘层）。
• 水泥厂回转窑主传动ACS 6000：连续运行不允许单点故障，建议按装置独立配Buffer stock=1套成套，IGCT压接螺栓扭矩标定工具（扭矩扳+原厂值表）一并备在柜旁，换冷备时严格按3BHB018162R0001手册打25–35 N·m并做水冷保压15 min检漏，别凭感觉拧螺栓——压接过紧碎陶瓷，过松氧化温升炸模块。

真实案例：2025年夏，某太原周边煤化工厂空分装置6 MW主空压机ACS 6000SD柜A相中间只5SHY4045L0001（date code 2012）驱动报“Gate Over Temp”，FAULT亮但冗余两臂继续半载跑。原厂EOL，采购在本地MRO调来“5SHY4045L0001单只+拆机”，到货发现驱动板是3BHE009681R0101 Rev D但柜内是Rev C，光纤定义微差——上电报Fiber Sync Loss，硬跳闸空压机惰走。连夜从西安调成套校验件（同Rev C：5SHY4045L0001++阻尼板全套），次日计划停机6小时：泄压水冷、松36颗压接螺栓（记扭矩序列对角松）、换新芯成套+新阻尼RC、对角拧紧25 N·m×3遍、充去离子水保压15 min检漏、上电光纤同步OK恢复全载。事后盘点：这套冷备是按库存经理坚持多囤的“ACS 6000成套保险”（三年前花5200块拆机校验封盒），省下一次空压机跳闸拖停空分塔（估算损失≈180万产量+再液化能耗），反思只有一句——IGCT功率备件永远按成套（芯+驱动+阻尼板+均压罩）备，别单买IGCT赌驱动板兼容，Last-time-buy关了后Rev字母差一级就是Fiber Sync Loss炸机，成套冷备上机前backup变频参数并核Rev，压接扭矩照原厂手册打别手拧。
