产品详情

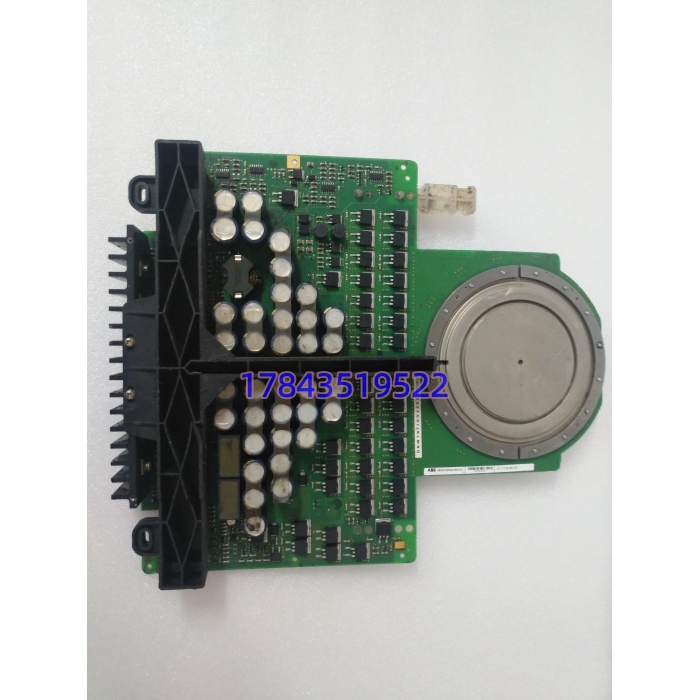

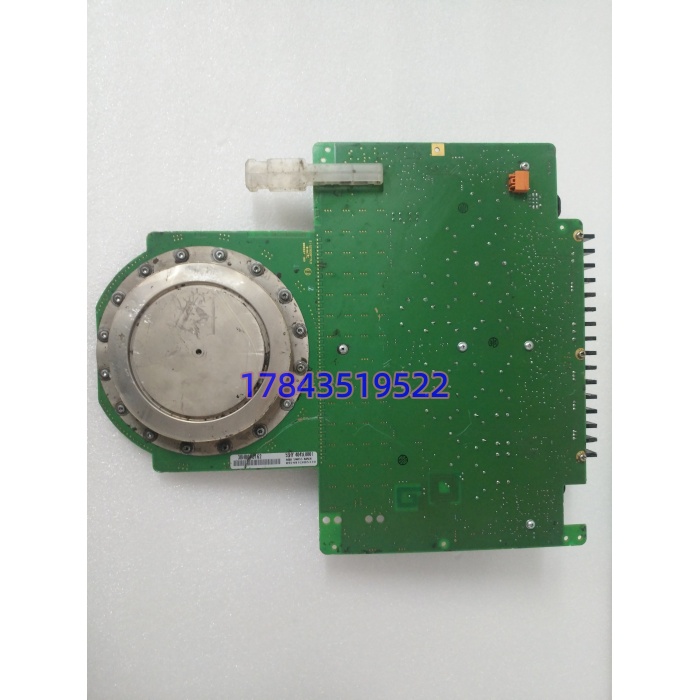

· 型号：5SHY4045L0001（3BHB018162R0001 / 3BHE009681R0101 / GVC750BE101）
· 品牌：ABB
· 系列：5SHY 系列 IGCT（ABB ACS6000/ACS2000 中压传动功率器件）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 器件类型 | IGCT（Integrated Gate-Commutated Thyristor） | 融合 GTO 高压与 IGBT 快关断，非 Press-Pack IGBT 混写 |
| 额定阻断电压 | 4500 V（V_DRM = V_RRM） | 中压 3.3/4.16kV 系统余量 |
| 通态电流 | I_T(AV) 约 3000A，I_RMS 约 4000A，峰值 6000A | 各渠道页标称 3000/4000A 视角不同 |
| 通态压降 | ≤1.5~2.5 V @ 额定（依测试条件） | 低导通损耗 |
| 关断能力 | 硬关断微秒级，开关频率硬 1kHz / 软 2kHz | 关断靠硬换流，非自然换相 |
| 封装 | StakPak 压接式，平板双面水冷 | 无引线键合，液压夹紧（约 18–32kN 依柜型） |
| 配套驱动 | GVC750BE101（3BHE009681R0101）门极单元 | 光纤同步触发 ±5ns，24VDC 供，过流/过压/退饱和保护 |
| 冷却 | 直接水冷，入口 ≤40℃ | ACS6000 水循环夹紧 |
| 结温范围 | -40 ~ +125 ℃ | 存储 -40 ~ +150 ℃ |
| 重量尺寸 | 约 4 kg，约 300×200×100 mm | 压接壳含均压阻尼附件 |
| 生命周期 | ACS1000/2000/5000A 进 Classic 期至 2035+，但 5SHY4045L0001 特定后缀走成熟后期/停产过渡，新货按例外或认证翻新流转 | 国内多拆机测好/ESD 维修件 |
产品介绍
（B 技术定位切入）严格来说，5SHY4045L0001 不是”变频器”也不是”GVC750BE101 驱动板”本身——它是 ACS6000/ACS2000 功率柜里一只 StakPak 压接的 IGCT 开关，3BHB018162R0001 是它的订货追溯号；GVC750BE101（3BHE009681R0101）是坐在它屁股后头收光纤 PWM、吐 ±75A 门极脉冲的驱动单元，俩必须成对看。网上一半页面把 5SHY4045L0001 写成”4000A IGBT”或”带 IP20 防护的箱体”，那是把 IGCT、Press-Pack IGBT、整机变频柜三件事揉碎了糊弄 SEO——真东西是：功率柜每相桥臂串几只 5SHY4045L0001，每只后贴一块 GVC750BE101，主控经光纤下发触发角，换流发生在微秒级，di/dt 扛的是几千安每秒。
在某个 10MW 矿用磨机 ACS6000 项目里碰过：单桥臂 4 只 5SHY4045L0001 串联，其中一只关断时间从微秒级漂到临界，同臂其余三只关断时它没退干净，阻尼电阻冒烟但熔丝没断。备件库写”IGCT 备件 2 只”——翻出来是 5SHY4045L0004（同壳不同门极电荷与关断能力），夹紧力曲线不对，硬插上去散热面接触电阻翻倍。从 TCO 看，单只 5SHY4045L0001 拆机测好件几万到十万级，比起一次功率柜贯穿炸机停磨 72 小时（铁矿日损七位数），A 类冷备按”每相 1 只”+ GVC750BE101 同 Rev 1:1 备是底线。IGCT 不能单换”芯片”，StakPak 拆开重压必须重测夹紧力曲线和关断时间，现场不具备条件就别自己压。
应用场景与库存策略
IGCT 失效最阴险：不直接短路跳熔丝，而是关断时间漂移→同臂换流重叠→阻尼电阻发热→某次启动过流保护动作，查日志只看到”Overcurrent Phase U”找不到根因。原厂新货按例外订货后，拆机件压接面有无划痕、 门极偏置是否和在线主控对齐，是决定换上后活多久的关键。
- 矿山磨机/辊压机 ACS6000 主传动（单柜几十只 IGCT）→ 非它不可（4500V/4kA 等级绑死 5SHY4045L 分支，换 IGBT 模块要改拓扑）→ ABC 分 A 类，单功率柜按”每相备 1 只”做最小集， 同 BOM 备 1:1。
- 冶金轧机中压变频（4.16kV 电机）→ 启停冲击大、di/dt 严苛 → 备件到货必须做 StakPak 接触面镜检（划痕 >5μm 拒收）+ 配 门极脉宽比对，别信”灯不亮才坏”。
- 风电老平台 PCS6000 早期 / 水泥辊压机传动 → 同集团多线同源 → 备件 BOM 锁死”5SHY4045L0001 / 3BHB018162R0001 / 配 Rev 不明不收”，禁止只写 IGCT。
- 出口 EPC（含 IEC 61800-5-1 安全文档）→ 必须带原厂 COC 与压接扭矩记录 → 拆机件过不了 FAT，LTB 没赶上的走 ABB 授权返修重压。
- 水利/船舶推进 ACS2000 → 建议供应商寄售 1 只+1 板，业主不占资金。
真实案例：2021 年华北某球团厂，ACS6000 功率柜 U 相下桥 5SHY4045L0001 关断失败，保护动作但阻尼电阻烧变色。库存系统写”ABB IGCT 备件 1 只”——翻出来是 5SHY4045L0004（同壳不同门极电荷量），插上夹紧后配对 触发角偏移，带载 8 小时又跳。紧急从瑞典渠道调 5SHY4045L0001 拆机测好件（带原压接扭矩标签），报价原厂停产过渡前期 4.1 倍，到货先镜检压接面、再和在线主控做光纤环回自测、最后空载充 3.3kV 直流测关断波形才割接。反思：冷备件台账写”IGCT”等于埋雷，必须锁”5SHY4045L0001 + 3BHB018162R0001 + 允许替代窗口（仅 L0001 同后缀）+ /3BHE009681R0101 同 Rev + 原压接扭矩记录”，并把”拆柜必须重测夹紧力曲线”写进 SOP，否则备了件也压不出原厂特性。
