描述
产品详情
· 型号：5SHY4045L0001（IGCT 功率模块），配套 3BHB018162R0001（门极驱动单元 GDU），GVC750BE101 = 3BHE009681R0101（门极驱动控制/电源板）
· 品牌：ABB
· 系列：5SHY 系列 Asymmetric IGCT — 用于 ABB ACS1000 / ACS5000 / ACS6000 中压变频器及 HVDC/FACTS 功率阀
规格参数
- IGCT 功率模块：5SHY4045L0001，订货参考 3BHB018162R0001（常作驱动配套号）
- 门极驱动单元(GDU)：3BHB018162R0001，安装于 IGCT 上方，接收 GVC750BE101 光信号驱动门极
- 门极驱动控制板：GVC750BE101（等同 3BHE009681R0101 电源/控制板），插于驱动机箱
- IGCT 类型：非对称集成门极换流晶闸管（Asymmetric IGCT）
- 重复峰值断态电压 VDRM：4500 V
- 最大可控关断电流 ITGQM：≈3600～4000 A（依 datasheet 版本，需核对）
- 通态电流 IT(AV)：≈900～1200 A（依冷却方式与散热设计）
- 浪涌电流 ITSM：≈35～80 kA（1/2 周波，依 datasheet）
- 通态压降 VTM：典型 2.0～2.5 V @ 额定 ITGQM
- 封装：压装式 Press-Pack，双面散热，阳极/阴极平面接触
- 安装力：推荐 36～44 kN（以 datasheet 规定值为准，过紧过松都会炸）
- 触发方式：低电感门极端子 + 光纤信号（来自 GVC750BE101）
- 驱动电压：门极开通 +15V / 关断 -8V 至 -15V（由 GVC750BE101 + 隔离电源提供）
- 驱动隔离：光纤 ≥4 kV 光隔离，电源隔离 ≥10 kV RMS（通道对地）
- 保护功能：Desat 退饱和检测、过流软关断(Soft Turn-off)、欠压锁定(UVLO)、温度监测接口
- 工作结温 Tj：-40～+125℃（max +150℃ 短时）
- 冷却方式：水冷或强风冷（依变频器柜设计，ACS1000 通常水冷）
- GVC750BE101 输入：光纤 PWM 指令（来自 VCU/主控）
- 输出：门极脉冲 + 故障状态回传光纤
- 认证：IEC 61800-5-1、RoHS、CE（以铭牌为准）
- 生命周期：成熟产品，部分老批次转 EOL，市面有全新库存及测试拆机件
产品介绍

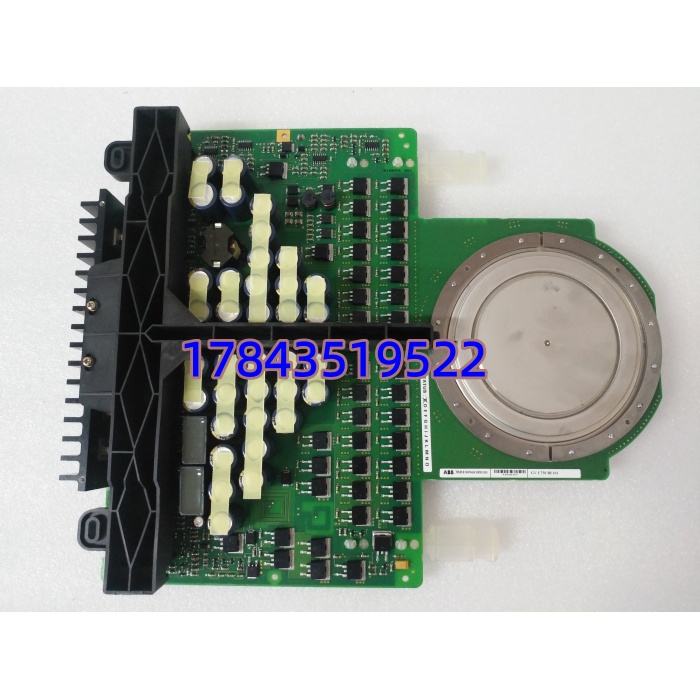

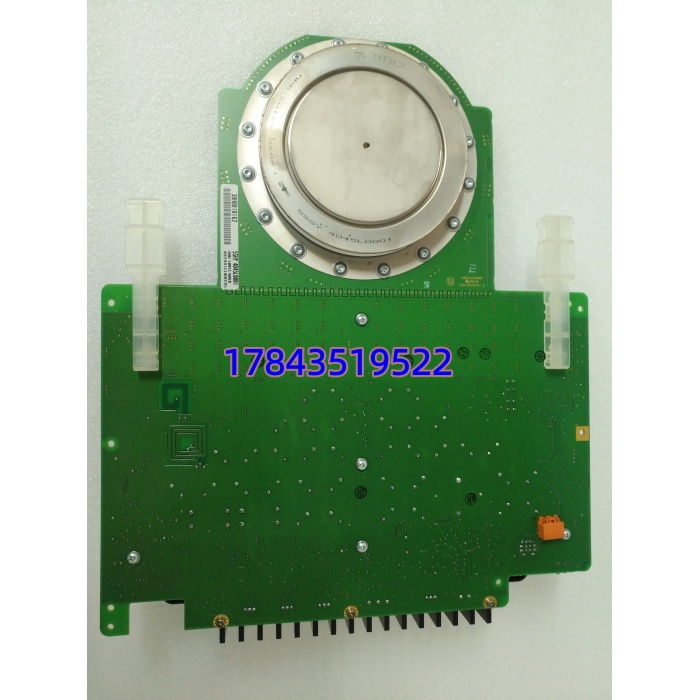

5SHY4045L0001 是 ABB 中压变频器的心脏——4.5kV 非对称 IGCT，压装在主散热器和副散热器之间，靠夹紧力保证电气与热接触。它不是 IGBT 模块，没有引脚焊盘，全靠压力接触，安装力矩/液压压力必须照 ABB 手册来，差一点要么过热要么局放击穿。配套 3BHB018162R0001 GDU 扣在 IGCT 顶端，再通过光纤连 （3BHE009681R0101）接收主控 VCU 的开关指令并回报故障。
坦白讲，这套东西在现场坏的概率极低，但一旦直流母线短路或水冷失效炸管，驱动板通常也一起殉爆——所以备件一般建议 IGCT + GDU + 成套备。换 IGCT 后必须重新打压紧力、检查门极光纤清洁度，并在控制屏核对功率单元序列号（部分版本做防盗匹配）。有一点要注意：5SHY4045L0001 有多个电流版本（3600A/4000A），买前核对原柜 BOM，别只看外形一样。
应用场景与行业案例
痛点切入
我在钢厂碰到过 ACS6000 传动报”Power Unit Fault — IGCT Desat”，查是直流支撑电容老化引起过压吸收不足，IGCT 炸裂连带 GDU 烧黑。整柜停机等备件——当时库房只有 IGCT 没备驱动板，多等两天。这种功率栈组件建议按整套（IGCT+GDU+）至少 1:多柜共享冷备，别拆开单独备。
典型场景
- 冶金轧机主传动 — ACS6000 多电平 IGCT 变频器，6.6kV 进线驱动 10MW+ 轧机电机，需 4500V IGCT
- 矿山提升机 — ACS1000 直接高压变频启动，IGCT 压装式结构抗振适合深井环境
- 风电场 SVG/STATCOM — FACTS 应用，IGCT 快速关断适合高动态无功补偿
- 油气长输压缩机 — 中大容量电机变频驱动，ACS5000 系列配 5SHY 系列 IGCT
- 试验站脉冲电源 — 高 di/dt 开关，IGCT+GDU 光纤触发抗干扰
真实案例
某热连粗轧 ACS6000，运行第 11 年。雷雨后直流母线过压保护未完全吸收，A 相一只 5SHY4045L0001 炸管，GDU 焦痕明显， LED 全灭。库房有成套测试件——断电→等母线电容放电完毕（≥15min）→拆水冷接头→松压紧螺母→取出旧 IGCT（检查散热器接触面无烧伤）→放入新 IGCT→按力矩扳手打规定压紧力（38kN）→装新 GDU+→恢复光纤（清洁端面）→恢复水冷→上电→功率单元自检 PASS→低速空载试车 OK。全程 4 小时，老师傅说”压装力不打力矩等于埋雷，这活偷不得懒”。
