描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品类型 | IGCT 集成门极换相晶闸管 |
| 功率模块型号 | 5SHY35L4520 |
| 门极驱动单元 | 5SXE10-0181 |
| 订货/套件号 | AC10272001R0101 |
| 重复断态电压 VDRM | 4.5 kV |
| 通态电流 IT(RMS) | 约 4000 A（取决于冷却） |
| 封装形式 | 压接式 Press-pack，φ91 mm |
| 门极接口 | 光纤输入/输出，带电平反馈 |
| 安装压紧力 | 36–44 kN |
| 最大结温 Tvj(max) | 125 °C |
| 冷却方式 | 双面水冷/强制风冷（需专用散热） |
| 配套系统 | ABB ACS 6000 / ACS 8000 中压变频、HVDC 阀段 |
产品深度介绍

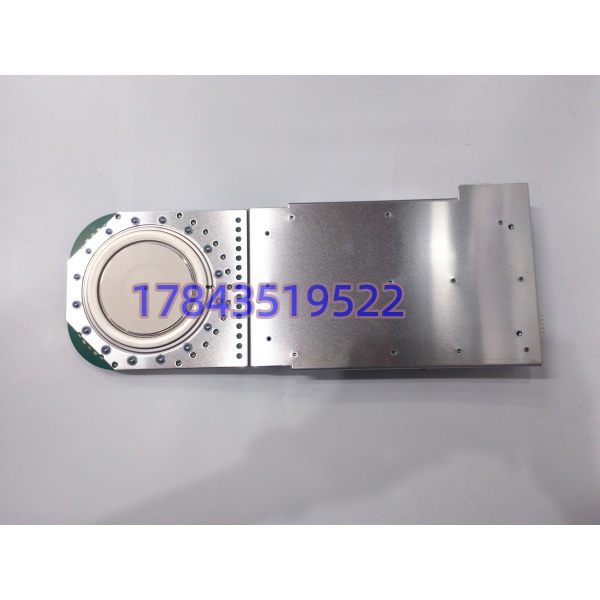

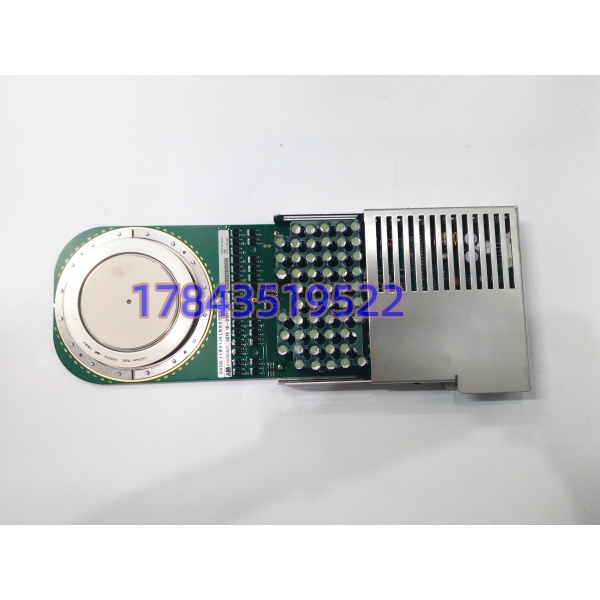

ABB 5SHY35L4520 是 HiPak 系列的 IGCT 高压功率器件，搭配 5SXE10-0181 门极驱动、以 AC10272001R0101 作为套件编号，专用于中压变频与直流输电场景。相比传统 GTO，它用硬驱动技术省掉缓冲电路，开关损耗更低。
在 ACS 6000 这类兆瓦级传动里，这颗器件直接决定功率单元的吞吐能力。压接封装抗热循环表现稳定，适合轧机、提升机这类连续重载场合，替换时与原厂机架尺寸完全对齐。
应用场景与行业案例
轧钢主传动跳闸那种事，干过中压变频维护的都懂——凌晨两点 ACS 6000 报”功率单元故障”，打开柜门 IGCT 的 ERR 指示已经红透。这类场景里 5SHY35L4520 就是核心开关元件，扛的是几千安的换流电流。
典型应用场景：
- 冶金轧机主传动 — ACS 6000 驱动轧辊电机，IGCT 承担整流/逆变换相，频繁加减速下要求短路耐受 ≥10 ms。
- 矿山提升机/皮带机 — 四象限运行、制动能量回馈，功率单元连续满载，压接封装抗振动优于焊接模块。
- HVDC 轻型换流阀 — MMC 子模块或两电平阀段，4.5 kV 阻断等级匹配 ±320 kV 站级设计。
- 大型风电变流 / 储能 PCS — 3 MW+ 机侧变流，IGCT 低导通损耗比同档 IGBT 省 1–2% 能耗。
- 船舶推进变频 — 有限舱容里用 IGCT 无缓冲方案，功率密度高于 IGBT 并联方案。
案例：北方某 1780 热连轧线，主传动 ACS 6000 的一块 5SHY35L4520 在换辊冲击时击穿。原厂调货 5 周起，产线每小时停损约 12 万。值班电工联系库存渠道，当天发出同批次 AC10272001R0101 套件（含 5SXE10-0181 驱动），压紧力按 40 kN 校准、导热硅脂重涂，上机后 6 小时恢复轧制。事后该厂把 IGCT 备件从”零库存”改成按机架 1:1 储备，再没出现过被动等货。
