产品详情
· 型号：5SHY35L4520（完整标识：5SHY35L4520 5SXE10-0181 AC10272001R0101）
· 品牌：ABB
· 系列：5SHY系列非对称晶闸管IGCT
规格参数
- 产品型号：5SHY35L4520
- ABB部件号：AC10272001R0101 / 5SXE10-0181
- 产品类别：非对称集成门极换流晶闸管（Asymmetric IGCT）
- 所属系统：ABB高压直流（HVDC）换流阀、中压变频器、静止无功补偿器（SVC/FACTS）
- 断态重复峰值电压（VDRM）：4500V
- 关断电流（ITGQM）：4000A（部分来源标注2670A有效值或1700A，需核对以原厂手册为准）
- 正向冲击电流：32kA（10ms正弦半波）
- 导通压降：约2.5V（典型值）
- 开关损耗：约5.0J（每次关断）
- 开关频率：优化用于中低频（<1kHz，典型应用几百Hz）
- 结构类型：非对称晶闸管结构（集成反并联二极管或外接，需核对以原厂手册为准）
- 封装形式：压装式（Press-Pack）陶瓷封装
- 外形尺寸：约439mm（深）×173mm（宽）×41mm（高）（需核对以原厂实物为准）
- 重量：约2.9kg
- 安装力矩：40kN（压装式安装，需使用液压或机械压力机）
- 结温范围：最高175°C（部分来源标注，需核对以原厂手册为准）
- 工作温度：-40°C 至 +70°C（环境温度）
- 存储温度：-40°C 至 +85°C
- 防护等级：IP20（柜内安装）
- 冷却方式：强制风冷或水冷（通过外部散热器）
- 原产地：瑞典
- 海关编码：85413000
- 替代型号：可替换5SHY35L4510（需确认兼容性）
产品介绍
（策略B：技术定位切入）

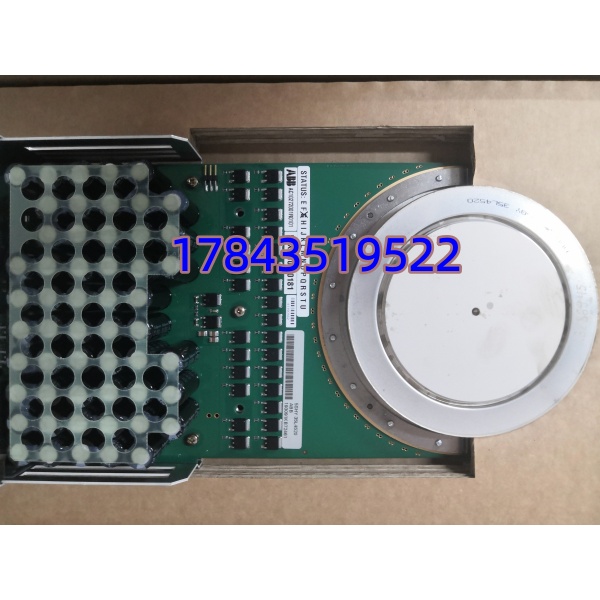

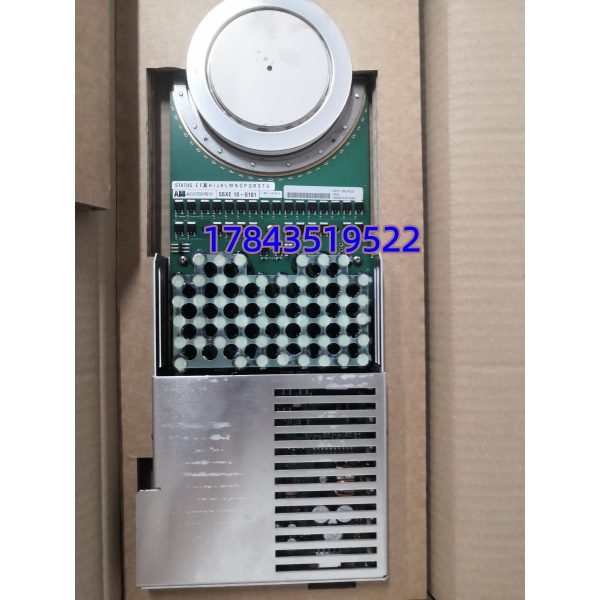

5SHY35L4520是ABB 5SHY系列中的非对称晶闸管IGCT模块，部件号AC10272001R0101。它采用压装式陶瓷封装，通过40kN的机械压力将芯片夹在两个钼电极之间，没有焊接引线，失效模式为短路而非开路——这在HVDC换流阀的串联应用中至关重要，因为单个器件短路不会导致整阀开路失效，系统仍可降额运行。
IGCT的本质是”硬驱动GTO”：导通时像晶闸管一样具有低通态压降（约2.5V），关断时门极施加极大反向电流（硬驱动），实现纳秒级关断。非对称结构意味着它只承受正向电压，反向由集成的二极管或外接二极管处理，优化了正向导通特性。严格来说，它只在固件v3.2以上的门极驱动单元（GDU）配合下才能实现额定关断能力，老版本的驱动板可能无法充分发挥其性能。
这块模块的供应链价值在于”稀缺性”——5SHY35L4520属于ABB的高端功率半导体，国内库存极少，原厂交期通常3-6个月，且价格随硅片产能波动。对于HVDC换流站或大型中压传动系统，一块IGCT的备件成本可能只有几十万元，但缺货导致的停机损失是以小时计算的百万级。
应用场景与库存策略
痛点切入
凌晨2点接到电话，某HVDC换流站的极1换流阀报”阀短路”故障，整个直流输电功率从3000MW骤降到1500MW，电网调度紧急下令限电。赶到现场发现，换流阀中一个5SHY35L4520模块因长期热循环导致芯片与散热器接触面退化，局部过热后通态特性劣化，最终引发过流保护动作。更致命的是，换流站的备件库里只有1块同型号模块，而故障位置需要更换2块。这种”有备件但不够”的窘境，在高压大功率半导体领域太常见了——一块模块几十万元，库存多了资金压死，库存少了关键时刻救不了急。
典型场景与备货建议
- HVDC换流阀功率模块：用于±500kV及以上高压直流输电系统的换流阀，5SHY35L4520作为换流阀的开关器件，串联组成12脉波或24脉波换流桥。非它不可的原因是换流阀的电压等级（如4.5kV）和电流等级（千安级）只有IGCT能满足，IGBT在这么高的电压下通态损耗太大。建议每个换流站按”一用一备”配置，即每相桥臂备1块，整站备6-12块。考虑到单块价值高（约20-40万元），建议与ABB签订备件代管协议（VMI），由ABB在区域仓库代管，用户按实际领用付费。
- 中压传动系统（MVD）：大型水泵、风机、压缩机的变频器（如ABB ACS6000或第三方中压变频器）使用5SHY35L4520作为逆变桥臂开关器件。非它不可的原因是4.5kV耐压匹配3.3kV或4.16kV中压电网的整流后直流母线电压。建议每台变频器备1-2块（根据桥臂数量），但注意不同变频器的门极驱动参数可能不同，混用前必须确认GDU兼容性。
- 静止无功补偿器（SVC）/STATCOM：电网的FACTS装置中使用IGCT构建换流阀，实现无功功率的快速调节。非它不可的原因是SVC需要器件在几百Hz频率下连续开关，IGCT的低导通损耗在这种工况下比IGBT更有优势。建议每个SVC站备2-4块，存放在恒温恒湿库房中（温度15-25°C，湿度<60%）。
- 轨道交通牵引系统：电力机车或地铁的牵引变流器使用IGCT实现直流-交流转换。非它不可的原因是牵引系统对器件的浪涌电流能力要求高（32kA冲击），IGCT的晶闸管结构比IGBT更能承受这种冲击。建议每条线路的车辆段备2-4块，注意不同车型（如A型车与B型车）的模块规格可能不同。
- 大功率试验电源：电力系统短路试验、电机型式试验等需要大电流可控电源，使用IGCT构建的整流器或逆变器。非它不可的原因是试验电源需要在毫秒级时间内完成大电流关断，IGCT的硬驱动特性满足这种需求。建议每个试验站备1-2块，因使用频率低，可与周边单位建立备件共享机制。
真实案例
2022年夏天，我在西北某±800kV换流站处理换流阀故障。该站的极2高端换流阀由216只5SHY35L4520串联组成，额定电压4.5kV×216=972kV，额定电流3000A。某天凌晨，阀控系统报”阀塔温度异常”，红外热像仪扫描发现其中一只IGCT模块表面温度比相邻器件高15°C。
进一步检查发现，该模块的压装力因长期热循环和机械振动从40kN衰减到约32kN，芯片与散热器之间的接触热阻增大，导致局部过热。更麻烦的是，该换流站的备件库里只有1块5SHY35L4520，而按照ABB的维护规程，同桥臂的IGCT建议成对更换（确保串联电压分配均匀）。
最后紧急从ABB瑞典工厂空运2块模块，耗时72小时，期间换流站降功率运行，电网调度被迫启动备用输电通道。站长后来跟我说：”一块模块30多万，我们原来觉得备1块够了，毕竟216只里坏1只的概率很低。但这次事件后，我们重新评估了备件策略，现在每相备2块，整站备12块，虽然资金压了400万，但比起72小时降功率运行的损失（约5000万），这笔账还是划算的。有一点要注意：IGCT的存放条件很苛刻，我们专门建了恒温库房，温度控制在20°C±5°C，湿度<50%，防止芯片氧化。”
