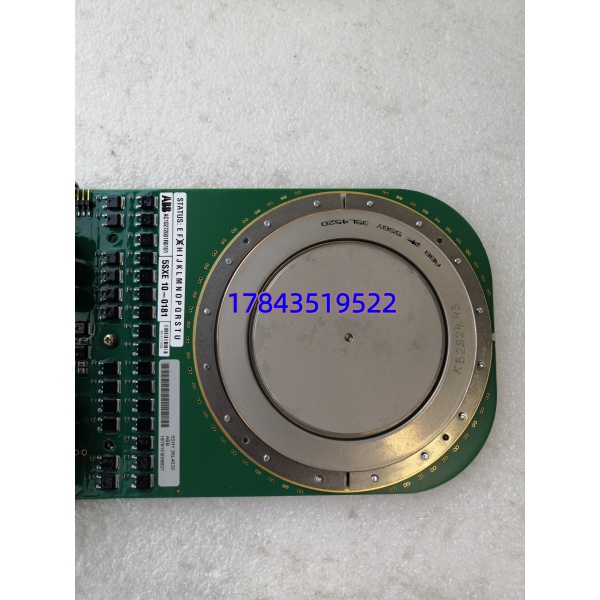

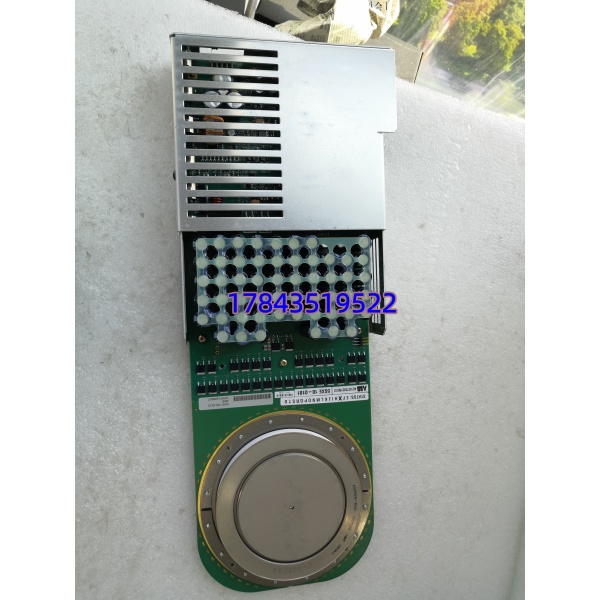

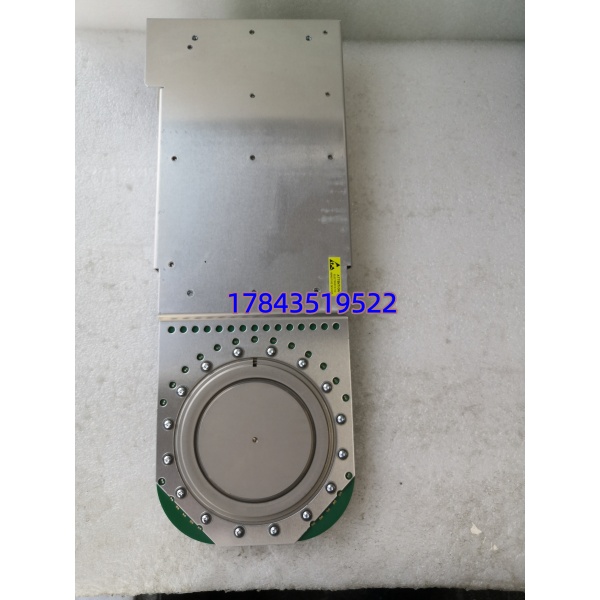

· 型号：5SHY35L4520（ABB Ordering Code，Datasheet Type: 5SHY 35L4520，HiPak IGCT Module）
· 品牌：ABB Switzerland Ltd., Power Electronics（Semiconductor部）
· 系列：5SHY 系列 IGCT for ACS6000 / ACS6080 Medium Voltage Drives
规格参数
- 产品类别：IGCT（Integrated Gate-Commutated Thyristor）Press-pack Power Semiconductor Module
- 应用系统：ABB ACS6000（新版功率柜）、ACS6080 中压交流传动；部分 SVC/STATCOM 装置
- 阻断电压 Vdrm（typ）：4500 V（min 4200V per spec，以 official datasheet为准）
- 重复关断电流 Itgq：典型 4000 A @ Tj=125℃（依 datasheet 具体 Rev，部分版标 3600–4500A）
- 通态压降 Vtm：典型 2.0～2.8 V @ rated current（依结温）
- 额定 RMS 电流 It(RMS)：~1700 A（正弦半波，Tc=85℃）
- 浪涌电流 Itsm：> 20 kA（10ms half sine，非重复）
- 额定结温 Tj(op)：-40℃ ～ +125℃（开关），瞬态 +150℃
- 触发要求：需配指定 IGCT Gate Drive Unit（GDU，新代通常与 3BHB0xxxx 新编号匹配，老 3BHB018162R0001 可能不完全兼容——需核对 IGCT App Note）
- 冷却方式：双面水冷（夹于上下水冷电极之间，要求冷却水电阻率 > 0.1 MΩ·cm）
- 夹紧力要求：典型 40 kN ±10%（依装配手册用测微仪或液压压力机标定，过紧压碎陶瓷/过松关断失败）
- 安装方向：阳极面朝散热板 A / 阴极面朝散热板 K（依柜内标识，通常有箭头或标记点）
- 配套组件：需配套夹紧框架套件（碟簧组+绝缘柱+均压罩，单独物料号，常旧柜用 5SGX 系列套件经确认兼容性或换新套件）、GDU 光缆（TX/RX 对）
- 存储要求：防潮柜或原密封包装，陶瓷面严禁触碰油脂/指纹
- 尺寸（模块本体）：直径 ≈130 mm，厚度 ≈ 26 mm（5SHY35 封装）
- 重量：≈ 1.4 kg
- 认证：IEC 60747-1/9，压力组件符合 EN标准（碟簧组）
- 备注：5SHY35L4520 是 5SHY4045L0001 的后继改进型，电气参数相似但封装/夹紧细节微调——老柜直接替换需确认：① 夹紧套件兼容 ② GDU 驱动参数匹配 ③ 水冷板接触面尺寸一致，建议咨询 ABB 服务确认 retrofit 可行性
产品介绍
（从现场救火经历切入——某矿山提升机 ACS6000 早年装 5SHY4045L0001，近年因 IGCT 老化申请 Last-time-buy 被告知 EOL，推荐升级 5SHY35L4520 + 新夹紧套件 + GDU 参数校核。这种换代不是插拔兼容那么简单：新 IGCT 关断 di/dt 略高、门极电荷不同，驱动单元可能需 firmware patch 或换新 GDU，夹紧力标定也要重做——但优点是新件交期比找老 EOL 件可控，TCO 更低。）
5SHY35L4520 是 ABB 现产 4500V IGCT 功率管，本质是一个压接式反向导通晶闸ristor 加强版——无引线、双面散热、要求 40kN 液压夹紧力使内部晶圆与上下水冷电极欧姆接触。严格来说它只在配对指定 GDU（门极驱动）且夹紧力经测微仪标定时才能保证关断安全裕度，单独”插上就用”不存在。换新 IGCT 必须同步检查配对 GDU 版本兼容性和夹紧套件碟簧疲劳状态（老碟簧建议强换）。
库存视角是 A类关键单点——单价数万欧元级，交期新件 12～26 周波动大，老代 EOL 已无新件。我管的矿山/钢厂做法：同型传动柜每 2～3 柜备 1 件冷备（放防潮氮气柜贴”配对 GDU: xxx, 夹紧力 40kN”），若收到老 IGCT EOL 通知按 retrofit 方案评估整柜功率模块分批升级而非零散囤老件。
应用场景与库存策略
痛点切入：
中压传动 IGCT 炸管是秒级事件——某水泥线原料磨 ACS6000 运行第 11 年老 IGCT 陶瓷微裂纹热 runaway 炸管，熏黑柜门。原厂老 5SHY4045L0001 Last-time-buy 已截止，幸前期按建议做 retrofit 评估购入 5SHY35L4520 + 新夹紧套件两副做认证试装，停机 8 小时完成整臂更换恢复（含水压试验、GDU 参数微调、轻载试车）。
典型场景与备货建议：
- 水泥/矿山 ACS6000 主驱 (3～7MW) IGCT 功率臂——新版柜原装 5SHY35L4520 或老柜 retrofit 目标件。建议：按在役同型功率柜每 2～3 柜备 1 件冷备（氮气柜储存）；IGCT 与 GDU 建议留记录证明驱动参数兼容或已获 ABB 书面 retrofit approval。
- 冶金轧机 ACS6080 十二脉动多相臂——多臂可 N+1（6 臂备 1 件），故障时允许从非关键臂暂拆（评估安全风险及需重新标定夹紧力），但 IGCT 本体不建议拆旧件二次使用（press-pack 拆装后压力特性变化）。
- 老系统 IGCT EOL 升级决策——若原装 5SHY4045L0001 彻底买不到，借大修窗口做整臂 retrofit（新 IGCT + 新夹紧套件 + GDU 确认/升级 + 水冷接触面清洁），此属工程改造非单纯 MRO，提前 12～18 个月规划。
真实案例：
