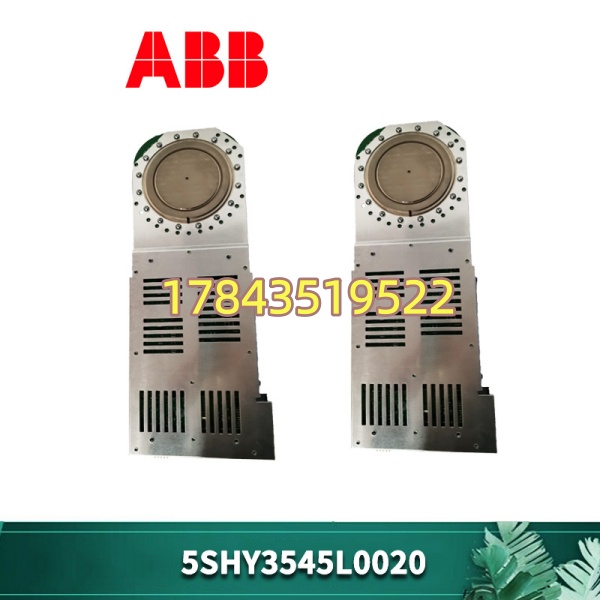

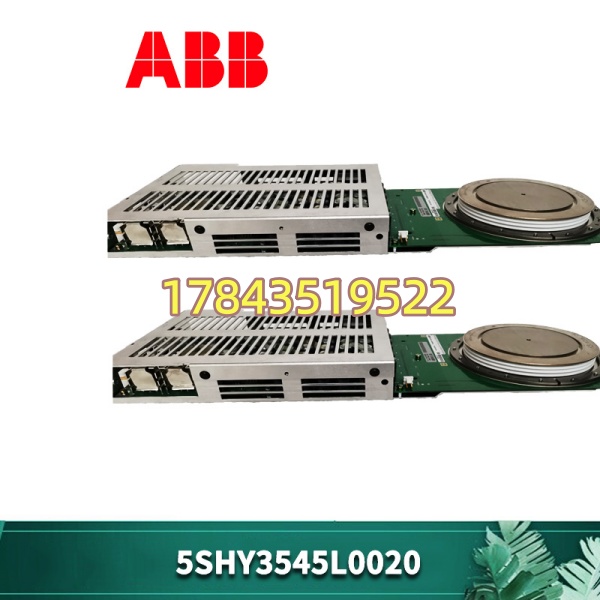

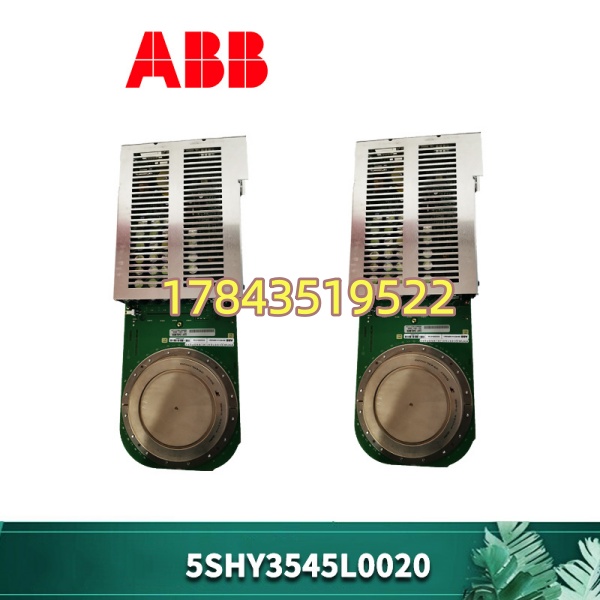

ABB 5SHY3545L0020 | 测过耐压 二手原装拆机备件

描述

产品详情

· 型号：5SHY3545L0020

· 品牌：ABB

· 系列：ABB IGCT（StakPak 系列），配套 ACS6000 / ACS5000 中高压传动及部分 HVDC/LCI 应用

规格参数

• 完整型号：5SHY3545L0020
• 器件类型：IGCT（Integrated Gate-Commutated Thyristor），逆阻型（Asymmetric 或 Reverse Blocking 依具体版本）
• 重复峰值断态/反向电压 V_DRM/V_RRM：标称 4500 V（典型 4200～4500V 依 datasheet，需核对）
• 通态平均电流 I_T(AV)：约 3500 A @ Tc 指定壳温（通常 85℃ 壳温基准，依冷却方式降额）
• 浪涌电流 I_TSM：典型 20～30 kA（10ms 半波正弦，以 ABB datasheet 为准）
• 通态压降 V_TM：典型 2.0～3.5 V @ 额定 IT（依结温）
• 门极触发要求：需配 ABB 专用 GDU（Gate Drive Unit，如 3BHB 系列），门极触发电流/电压依 GDU 规格
• 关断时间 t_q：典型 < 3～5 μs（高速 IGCT）
• 封装形式：ABB StakPak 压接式陶瓷封装，双面散热接触面，带门极柔性扁平电缆/插头
• 冷却方式：依柜型——通常为水冷散热（IGCT 夹于水冷散热器间）或强风冷（少数老柜）
• 贮存温度：-40℃ ～ +125℃
• 安装扭矩：散热器夹紧力及螺栓扭矩严格按 ABB 安装手册执行（典型数十 kN 压紧力，勿凭感觉拧）
• 配套件：需与对应型号 GDU、吸收电容（Snubber）、水冷散热器共同构成完整桥臂
• 认证：RoHS（后期版本）/ UL 认可元件（依生产批次）
• 备注：后缀 L0020 代表特定内部版本/生产批次，替换时需核对完整料号避免 GDU 不匹配

产品介绍

5SHY3545L0020 是 ABB 用在 ACS6000 中高压 IGCT 变频器功率桥臂上的核心开关元件。它不是控制卡，而是千瓦级功率半导体——一只 IGCT 承受几千伏阻断电压和数千安培通态电流，夹在两片水冷散热器中间靠压接力保证低接触热阻。整机靠多只这样的 IGCT 组成三相逆变桥，把中压交流整成直流再逆变为变频交流驱动电机。触发靠 GFD 板 + GDU 门极驱动单元，缺一不可。

坦白讲，IGCT 模块现场极少自然损坏——真坏多半是水冷泄漏短路、吸收电容失效引起过压击穿、或门极光纤脉冲异常致误导通炸管。换 IGCT 是大事：要泄放直流母线、拆散热器、严格按扭矩压紧（过紧压碎陶瓷，过松热阻大烧管），还要同步检查 GDU、Snubber、水冷流量开关。新件原厂订期动辄数月且价格极高，很多用户找测过耐压的原装拆机件救急。有一点要注意——后缀版本须与原柜一致，不同版 GDU 参数可能有微调。

应用场景与行业案例

痛点切入：

凌晨两点主传动柜”砰”一声，直流过流保护动作，柜门一开 IGCT 侧水冷板缝渗冷却液痕迹，万用表量 IGCT 阳极-阴极已直通。整条连铸线趴窝，原厂新件交期 12 周起。这种局面唯一能救产线的是找到同型号测过耐压的拆机 5SHY3545L0020，当天到现场换上、重新做压紧扭矩和去离子水冲洗，抢在早班前恢复。

典型场景：

• 冶金钢厂热连轧主传动 —— ACS6000 IGCT 变频柜三相桥臂，单只损坏影响全桥需 1:1 替换
• 矿山大型球磨机 / 矿井提升机 —— 中压变频驱动，IGCT 作逆变桥开关，重载启停考验 dv/dt 承受能力
• 水泥回转窑主驱 —— 长期连续运行，IGCT 可靠性高于同功率 IGBT 模块（无寄生导通风险）
• 风电 / 船舶电力推进 LCI 负载换向逆变器 —— 部分早期 ABB 方案采用此系列 IGCT

真实案例：

北方某特钢热轧厂，精轧 F1~F6 主电机由 ABB ACS6000 IGCT 变频驱动。某个夜班 F3 柜突报”DC Overcurrent / IGCT Short”，急停。开柜见 #2 桥臂 IGCT（5SHY3545L0020）阳极-阴极阻值趋近 0Ω，疑吸收电容老化引起过压击穿。原厂询价交期 14 周——产线一天停损七位数。从渠道调一片外观无磕碰、X-ray 无内部分层、耐压测试合格的拆机 5SHY3545L0020，顺丰次晨到。现场泄能、拆上下水冷板、换新 IGCT（按手册 68Nm 压紧力装配）、换同组 Snubber 电容、冲洗去离子水回路、光纤对准 GDU，上电逐级建压——OK。老师傅边擦手边说：”IGCT 这辈子但愿只换这一次。”

常见问题解答 (FAQ)

Q1：IGCT 模块支持热插拔吗？

绝对不支持。​ 必须断开直流母线、确认电容放电完毕（测端电压 < 50V）、切断水冷/风冷后操作。带电拆装不仅危险还可能因残余电压击穿已损伤元件或伤及人员。

Q2：能用其他 IGCT 型号或不同后缀直接替换吗？

不建议随意替换。5SHY3545L0020 后缀（L0020）对应特定内部版本、门极参数和 GDU 配合曲线。混用不同后缀或近似型号（如 5SHY4045 等）可能导致 GDU 报 Gate Fault 或关断特性不匹配引发炸管。换件须核对完整料号及配套 GDU 型号/固件版本，最好与 ABB 服务工程师确认。

Q3：换 IGCT 还需要一并换别的部件吗？

强烈建议同步检查/更换同桥臂 Snubber（吸收电容及电阻）、检查 GDU 光纤头清洁度及状态 LED、确认水冷散热器平整度（无变形翘曲）及 O 型圈密封。IGCT 炸管时常伴随 Snubber 过应力，只换 IGCT 不留隐患容易二次故障。

Q4：新件和二手拆机件怎么鉴别成色？

新件看原厂防静电真空包装、ABBCode 镭雕清晰、附带 COC（Certificate of Compliance）。拆机件应要求卖家提供：①外观无陶瓷裂纹/压痕异常 ②端子镀层完好无烧蚀 ③关键——IGCT 特性测试报告（阻断耐压 V_DRM测试、漏电流、门极触发参数），最好附 X-ray 或超声波扫描无分层。仅凭万用表测通断不够。

Q5：压紧安装有什么坑？

IGCT 靠压力接触散热，必须用扭矩扳手按 ABB 规定值施压（典型数十 kN，具体值查安装手册），均匀分步对角拧紧。过紧碎陶瓷，过松热阻大导致运行中结温超标炸管。散热器接触面需平整、洁净、无氧化层，涂导热硅脂（如原厂要求）。换下的旧 O 型圈必换新。
