产品详情

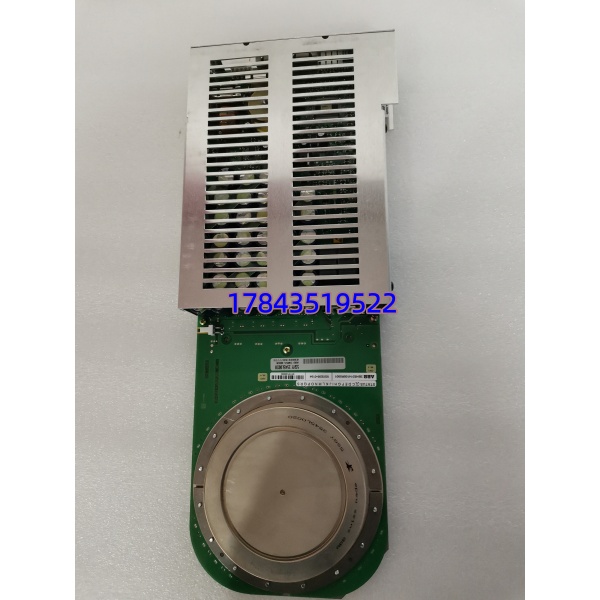

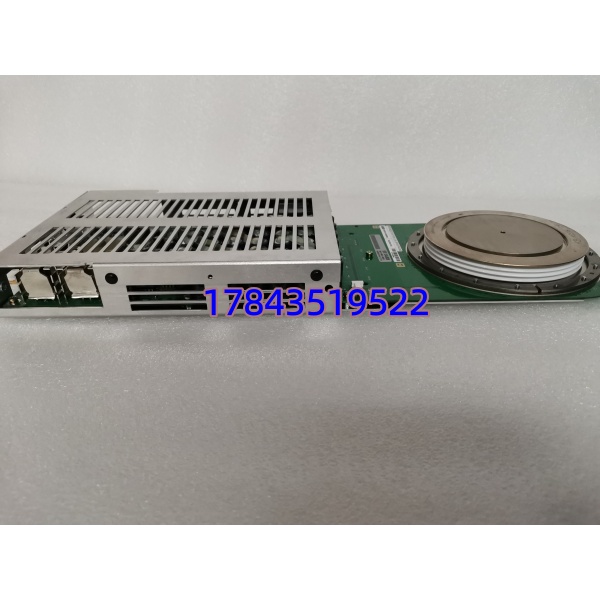

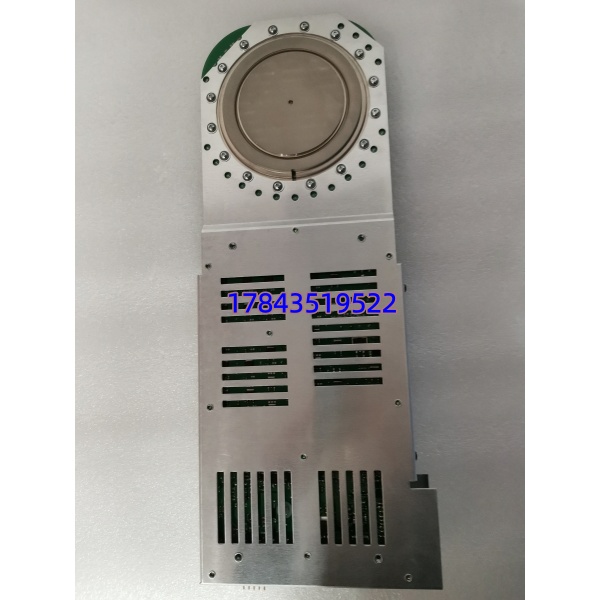

· 型号：5SHY3545L0020（ABB IGCT Module — 通常等效 5SNA 1200G4500H0001 或类似，以现用柜铭牌 5SNA 号为准）
· 品牌：ABB (Power Semiconductors / Medium Voltage Drives)
· 系列：ABB ACS6000 / ACS1000 — IGCT-based MV Drive Power Section
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品名称 | IGCT (Integrated Gate-Commutated Thyristor) Power Module |
| ABB 旧物料 | 5SHY3545L0020（交叉引用 5SNA 1200G4500xx 系列依生产批次） |
| 适用系统 | ACS6000 (ACS6010/6020 同步/异步 IGCT 传动)，ACS1000 早期 IGCT 版 |
| 阻断电压 V_DRM | 4500 V（非重复 5000 V 依 datasheet ABB 5SNA 1200G4500H0001） |
| 额定通态电流 I_T(RMS) | ~1200 A（@ Tc=85℃），可短时 2–3× 过载数秒 |
| 关断电流 I_TGQM | 与 5SNA 系列匹配，典型 1200 A @ 2800 V DC Link |
| 门极触发要求 | 由配套 Gate Unit (5SHX1960L0004 etc) 提供 ±(10–20)A peak, ton < 1 µs |
| 反向恢复 / FWD | 内置反并联二极管 (Free Wheeling Diode) 同封装 |
| 冷却/安装 | 压接式 (Press-pack)，双面散热——上下散热夹 (Heat Sink / Clamp) 螺栓扭矩按 ABB 手册 (典型 40–70 kN 总压力，分步对称拧紧) |
| 配套吸收 | 需外置 snubber 电容 (典型 1–2 µF / 3–4 kV DC) 与 gate resistor 依驱动板设定 |
| 隔离 | 管壳对阳极/阴极 功能绝缘 10 kV AC 1 min (依 datasheet)，外部均压/均压环依柜设计 |
| 工作温度 | -40 ～ +125 ℃ (Tj 结温)，存储 -40 ～ +85 ℃ |
| 认证 | UL、RoHS（依生产日期），符合 IEC 60747-9 |
| 生命周期 | ACS6000 平台 EOL → IGCT 模块仍可订 LTB 但交期长；新 ACS6080 用不同 IGCT 代(5SNA 2000G 等) 不互换 |
产品介绍
（采用 核心数据驱动 + 停机损失视角 切入）
5SHY3545L0020 本质是一只 4500V IGCT——ACS6000 主传动的”心脏”。它不像 IGBT 模块有螺丝端子，而是靠数十 kN 压力压在上下水冷散热器间形成电气接触与散热路径。某个矿山球磨主传动运行十一年出现过”一相直流环节过流跳闸”查是吸收电容干涸致关断过压击穿——IGCT 本身 OK。真 IGCT 炸管多因直通(负载侧短路保护拒动)或门极完全丢失脉冲，概率极低但后果是柜内弧光、停机数周。
库存角：IGCT 单价数万欧元且故障极罕见——典型装置按 不专门备 IGCT 本体(N+0)，除非单机无备用且停产不可能再订则 LTB 囤 1 只；更务实是备配套驱动板(5SHX1960L0004 N+1)、吸收电容(按寿命定期批量换)、门极电阻。若全厂统一 ACS6000 且 ABB 宣告 LTB 窗口——可按相同 5SNA 型号订 1 只做战略库存（占资金高但停产绝版后天价）。绝不建议无压装资质/扭矩工具现场私自换——外包 ABB 服务或经认证协力商。
应用场景与库存策略
IGCT 怀疑坏的表现：某相直通(巨大 DC Link 过流 Itrip)、爆炸熔痕、或 Vce(sat) 测试脉冲无正常平台——先排除吸收电容漏电/驱动板无脉冲/光纤断再下结论。老装置十年以上先查吸收电容 ESR 及驱动板 Desat 阈值。
典型场景与备货建议：
- 钢铁热连轧主传动（ACS6010 6-pulse IGCT）：单柜 6 只 IGCT→建议 不单独备 IGCT（高值低故障率），重点备驱动板 N+1、吸收电容按寿命(8–12 年)批量更换；若机组单源无升级计划且 ABB 宣告 LTB→按机型囤 1 只 5SNA 对应型号（等同 5SHY3545L0020）做战略冷备。
- 矿山半自磨 IGCT 传动（ACS6000 12-pulse）：偏远且交期 > 16 周→若预算允许且 LTB 窗口开放考虑按相同 5SNA 型号囤 1 只（多相同柜型共享）；常规运维以驱动板+吸收电容为主。
- 老装置保产（无 ACS6080 升级）：确认现装 IGCT 完整 5SNA 号（如 5SNA 1200G4500H0001/L0001）后按 ABB Last-Time-Buy Notice 决定是否战略囤——错过窗口二手市场价翻倍且真伪难辨。
- 集团多基地：统一 IGCT 代(同电压/电流封装)后如确需囤按总数 1 只 / 每机型冷备集中保管（需恒湿恒温存放原包装立放防压扁）。
真实案例：北方某 1780 热连轧 ACS6010 主传动，运行第十六年未换 IGCT。年度点检测吸收电容 tanδ 超标——整柜 6 只 吸收电容批量更换（约 €800/只×6），IGCT 本体未动。同期确认 ABB 对所用 5SNA 1200G4500H0001 发 LTB 通知（最后订购期 18 个月），经评估单机无备用且产线单源——获批订 1 只 5SNA 对应新批次 + 1 套驱动板备件。到货真空包立放备件柜， torque wrench / 压装作业指导同步归档。保运经理原话：”IGCT 十年不坏但你碰上停产绝版再想要——有钱无货。这玩意占资金十八万放库十年，但若哪天炸一只没备件整柜弃疗——A 类战略囤货。”
