描述
产品详情

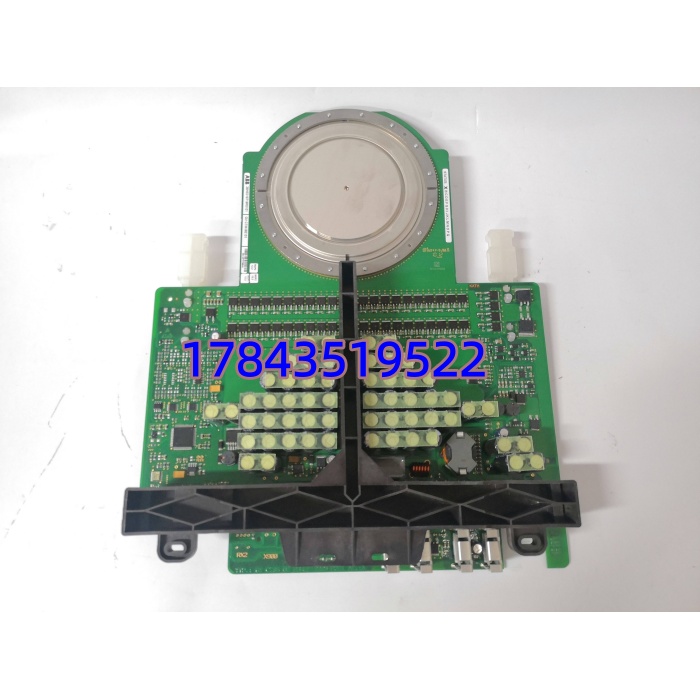

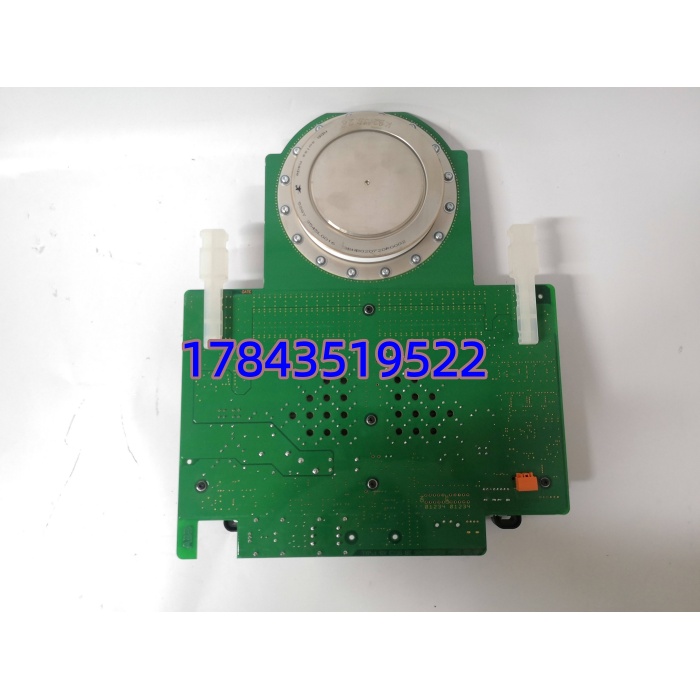

· IGCT功率模块型号：5SHY3545L0016 物料号 3BHB020720R0002
· 门极驱动板型号：GVC736BE101 订货号 3BHE019719R0101
· 品牌：ABB Switzerland / ABB Drives & Power Electronics
· 系列：5SHY IGCT Family + GVC700 Series Gate Drive Unit — for ACS1000/ACS5000/ACS6000 MV Drives & HVDC
规格参数
- IGCT型号：5SHY3545L0016
- IGCT物料号（Ordering Code）：3BHB020720R0002（部分文档标3BHB020720T0002为同功能变体）
- 器件类型：Integrated Gate-Commutated Thyristor（IGCT），反向并联二极管集成
- 阻断电压 Vdrm：4500 V（典型），重复关断电压 Vtgm ≈ 2800～3300V（依datasheet）
- 平均通态电流 IT(AV)：≈ 1200A（风冷）/ 可达≈3500A RMS（水冷双面冷却，依散热条件）
- 峰值关断电流（turn-off）：≈ 4000A（依snubber与di/dt限制）
- 浪涌电流 Itsm：≥ 30kA（10ms half-sine）
- 通态压降 Vt0：≈ 1.8～2.8V @ rated（依结温）
- 开关时间 ton/toff：≤ 1～2μs（snubberless turn-off特性）
- 封装形式：Press-Pack（压接式），直径≈91mm，高度≈34～40mm，重≈1.8～3.5kg
- 冷却方式：去离子水冷水冷板双面散热（ACS6000标准）或强制风冷依系统
- 隔离耐压（对散热器）：≥ 6kV AC 1min（需核对原厂绝缘规范）
- 门极驱动板：GVC736BE101 — 订货号 3BHE019719R0101
- GVC736功能：接收上层控制（UUD148AE02等）光纤PWM→放大为IGCT门极±脉冲（典型开通+15V/关断-15V），监测desat/门极开路/驱动电源欠压，故障时光纤回传
- GVC736控制侧电源：典型 ±15V DC（隔离型，取自GUP/GPS电源单元），逻辑侧5V
- GVC736隔离耐压：≥ 6kV AC（控制↔功率侧光电隔离）
- GVC736接口：多路光纤RX（触发）/TX（状态反馈），高压门极端子压装IGCT专用，多芯扁平电缆接阀基架
- 工作温度（GVC736）：0～+60℃（运行），-40～+85℃（存储），5%～95% RH无凝露
- 认证：IEC 60747/ IEC 61287/ CE / UL（依系统整体认证）
- 适用系统：ABB ACS 1000 / ACS 5000 / ACS 6000 中压交流传动；PCS8000 HVDC；SVC Light（IGCT版）
产品介绍
5SHY3545L0016 是 ABB 经典的中压 IGCT 功率开关——压装在水冷散热板中间，靠夹紧力保证低接触电阻和热传导，不像IGBT有引线键合失效风险，失效模式是短路（fail-short）利于熔断器保护。它不是独立商品——必须配合 GVC736BE101 门极驱动板使用，后者把主控发来的光纤触发脉冲变成能关断4500V IGCT的门极电流，同时回读去饱和和驱动电压状态。两者是 ACS6000 功率柜每相桥臂的核心，通常每相两只串联构成中性点钳位（NPC）拓扑。
坦白说现场 IGCT 很少坏，真出问题多半是 GVC736 驱动板光纤头脏污导致”Pulse Failure”或水冷流量低结温过高。换 IGCT 必须重新按扭矩曲线压紧（典型 12～15kN 依压板规格），新旧模块不能混用同臂——正向压降差异会引起均流问题。GVC736BE101 换板时需用 Drive Composer / Unitrol Service Tool 从旧卡读 EEPROM 配置写入新卡，并记录电位器初始刻度复现，固件版本不一致可能报”GDU Config Mismatch”。
应用场景与行业案例
痛点切入
ACS6000 驱动热连轧主电机，某相 IGCT 报”Gate Drive Fault — Desat”后又自动恢复——查是 GVC736BE101 回读光纤微断（端面污染）。擦净后正常，但板卡已近15年，厂家EOL。没备件意味着下次真坏要停轧机等海外订货三个月。这种关键功率器件套装建议现场留一块测好的 IGCT+ 组合，或至少留 （便宜且易损）。
典型场景
- 冶金热/冷连轧 — ACS6000 驱动 3～10MW 主轧电机，每柜多只 5SHY3545L0016 串联构成三电平逆变桥
- 矿井提升机 — 中大容量交-直-交变频传动，IGCT 抗短路能力强适合提升机惯量大负载
- 电力系统 — HVDC 换流阀（PCS8000 IGCT版）或 SVC Light 静止无功补偿
- 大型风机/水泵 — 水泥/矿山主通风机 ACS5000 系列中压变频（IGCT 方案效率高、dv/dt低）
真实案例
北方某1450热连轧，R2粗轧主传 ACS6000 报”Phase U Upper IGCT Gate Fail”。复位后正常跑一班又出——量 GVC736BE101 驱动电源 ±15V 正常，光纤发光，怀疑板载光耦老化。库房有拆机 （同 Rev），断电拔出旧板记下多圈电位器位置，插入新板写入原配置（Drive Composer Read→Write），装回原位复电，做单臂触发测试 OK，连轧恢复。主管后追加订购一块 5SHY3545L0016 作为远期 IGCT 冷备——压装模块不常坏但交期长，关键时刻买不到。
