ABB 5SHY3545L0016 | 高压大电流半导体

描述

产品详情

· 型号：5SHY3545L0016（主功率IGCT），3BHB019719R0101 = GVC736BE101（门极驱动/控制板），5SXE06-0160（快速熔断器或保护组件）

· 品牌：ABB

· 系列：5SHY IGCT系列，用于ACS5000/ACS6000中压传动、HVDC/SVC变流器，原厂已逐步停产靠二手/翻新

规格参数

• 器件类型：对称IGCT（Integrated Gate-Commutated Thyristor），press-pack压接封装，非插卡式
• 型号主功率：5SHY3545L0016，5SHY=系列，35=3500 V额定/4500 V阻断，45=4500 A档，L0016为版本
• 额定阻断电压：4500 V（VDRM/VRRM），用于3.3 kV系统（标称2.2 kV DC链路），需核对原厂手册
• 额定电流：ITAV通态平均3500 A，ITRM重复峰值4000 A，浪涌ITSM典型≥40–80 kA/10 ms（以手册为准）
• 开关频率：典型≤1 kHz中压传动，可到几kHz但损耗陡增，现场一般500 Hz–1 kHz
• 栅极接口：光纤触发（850 nm），配GVC736BE101/3BHB019719R0101门极驱动板，需firmware匹配
• 关联板卡：3BHB019719R0101是ABB内部码，对应GVC736BE101门极驱动或控制接口板；5SXE06-0160是1600 A级快速熔断器或保护/传感板，装在IGCT上游
• 冷却方式：双面直接水冷（去离子水，电导率<0.5 μS/cm）或强制风冷散热器，需保证流量11–15 L/min水冷
• 安装：压接在散热板间，螺栓扭矩需核对手册（典型10 Nm交叉紧固），基板平整度≤0.05 mm，涂导热硅脂
• 尺寸重量：直径约91 mm框架，厚约80 mm，重约2.5–3 kg（需核对实物）
• 工作温度：壳温-40至+85°C，结温Tj max需核对手册（通常125°C），存储-55至+150°C
• 保护：集成反并联二极管（对称IGCT无外串续流），BOD过压保护（HVDC版有，传动版不一定），配5SXE06-0160快熔
• 认证：IEC 60747-10、UL 1557、CE，IP00裸模块，柜内装，ATEX Zone 2兼容批次需核对标签
• 兼容系统：ABB ACS5000四象限传动（3.3 kV）、ACS6000中压变频、HVDC/SVC阀塔，驱动板固件要对应

产品介绍

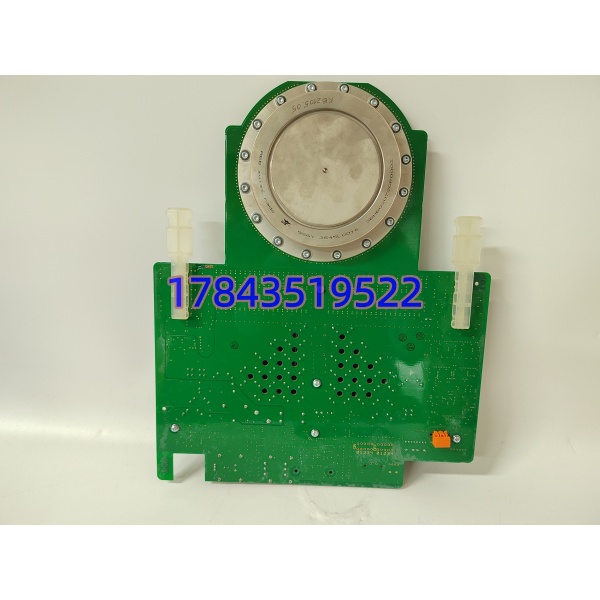

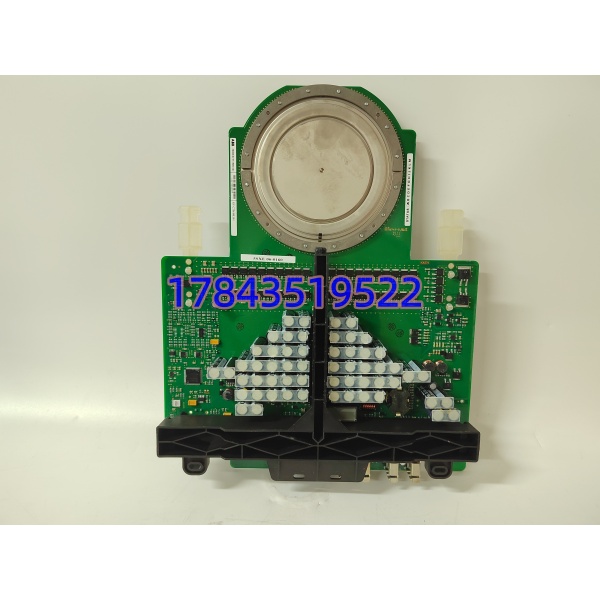

这是ABB 5SHY系列对称IGCT功率模块，5SHY3545L0016是压接式半导体，不是控制卡。它坐在ACS5000/ACS6000中压传动柜里当换流桥臂，吃GVC736BE101（3BHB019719R0101）过来的光纤触发脉冲，扛4500 V阻断和4000 A通态，专做3.3 kV级电机驱动、风电变流、柔性直流阀塔。press-pack封装靠两端散热板压紧导电散热，双面水冷带走开关损耗，比IGBT省缓冲电路，单管就能跑满电流不用并联。

跟IGBT比，这东西导通压降低、耐浪涌狠，适合轧机、矿井提升机那种反复冲击负载；缺点是门极驱动挑剔，GVC736BE101固件不对就误触发或拒动。现在原厂新造基本停了，老传动站换件只能找测试好二手，成套带驱动板和快熔5SXE06-0160一起换，别单换IGCT裸片。

应用场景与行业案例

痛点切入：我在现场遇到过钢厂连轧主传ACS6000凌晨跳闸，查下来是IGCT结温飘高后驱动板报“gate misfire”，整条线停了40分钟，一卷热坯废在辊道上。非计划停机时IGCT炸一次，光换模块加水冷排渣就得两个班，还不算产线损失。

典型场景：

• 冶金轧机主传动：ACS6000驱同步电机，5SHY3545L0016做四象限整流/逆变，对称双向阻断吃回馈制动能量，非它不可因为单管4000 A不用并联，换IGBT要8只并联还均流头疼。
• 矿山提升机：井下3.3 kV四象限变频，IGCT耐冲击启停，配5SXE06-0160快熔防堵转过流炸管。
• 风电场变流器：ABB PCS/HVDC阀塔里串几十只5SHY3545L0016成阀臂，光纤触发断高压耦合，阀厅去离子水冷。
• 造纸机分部传动：850 m/min恒张力，IGCT开关损耗低，柜内风冷就能跑，少维护。

真实案例：前年去西北某铁矿提升机房支援，主井ACS5000驱2×3.3 MW同步电机，夜班重载上行时传动报“Overtemp IGCT”跳闸。开柜看，5SHY3545L0016水冷接口有白垢，流量表掉到7 L/min（标称13），滤网堵了沙尘致热 runaway。旧模块外观还好但结特性漂移，翻备件箱掏出二手原装5SHY3545L0016，连带GVC736BE101驱动板（v2.4固件，旧的是v1.6容易误触发），上游5SXE06-0160快熔也一起换。压紧扭矩10 Nm交叉拧，涂ABB ELKOSIL硅脂，流量调到13 L/min设报警<11。上电试轻载，再满载提30吨矿上行，壳温稳在68°C，再没跳。运行班长说上次炸管停机修了一天半，这次半小时恢复。

常见问题解答 (FAQ)

• 是否支持热插拔？绝对不支持。这是高压大电流press-pack半导体，带电碰就是弧光短路+人身事故。必须整机断电、放电DC链路、断水冷，松开压板取出旧，新模块装前查散热面平整度和硅脂，扭矩按手册来，否则接触电阻大局部过热炸管。
• 停产了怎么替代？原厂逐步停了，走法是找老化测试好二手原装（带Vce/Ic特性曲线报告），或升级到5SHY4045L0006（5500 V）但要改电压等级和驱动固件，老ACS6000别硬升。换件尽量成套：IGCT+同代+5SXE06-0160快熔一起换。
• 兼容性和程序丢失风险？IGCT本身无程序，但门极驱动有固件版本，旧驱动v1.6配新模块可能误触发（尤其回馈时）。换前抄驱动板firmware版本，新版要USB刷不是以太网在线刷，换完示波器查门极脉冲宽度偏差<0.7 μs。
• 成色怎么鉴别和防伪？二手市场翻新多，看press-pack两端铝散热面有无压痕不均匀、螺丝孔拧花、光纤头划痕。原厂标5SHY3545L0016激光刻字细而深，翻印粗且易掉。让卖家上IGCT测试台跑阻断4500 V漏电流、通态压降@3500 A，拍波形视频，别信只量二极管档。
• 冷却与安装避坑？水冷必须用去离子水<0.5 μS/cm，电导率高是IGCT结击穿主因。装时基板平整度≤0.05 mm，硅脂厚0.1 mm别多，扭矩交叉紧固到10 Nm（以手册为准），光纤弯径>30 mm别死折。流量设报警<11 L/min， fouled filter是热 runaway头号凶手。
