描述
产品详情

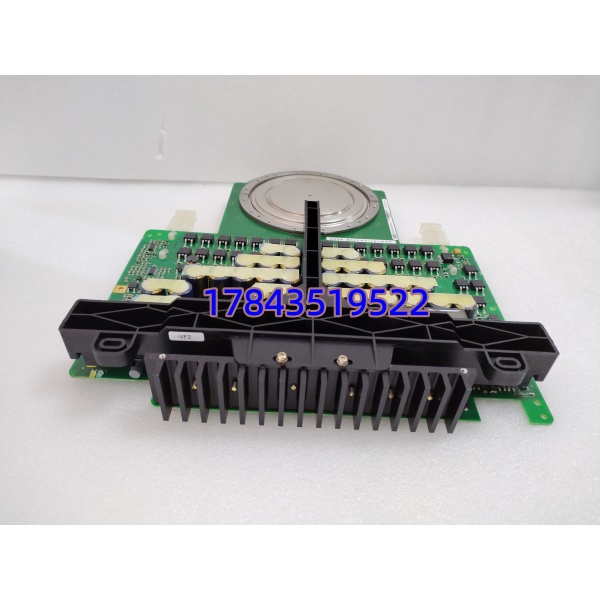

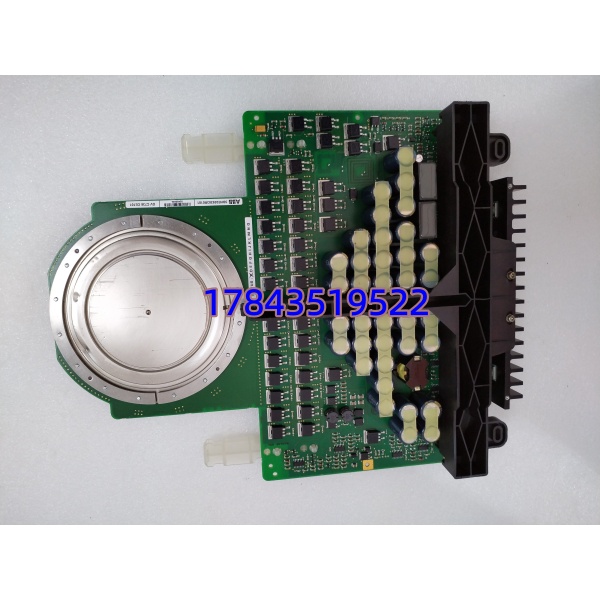

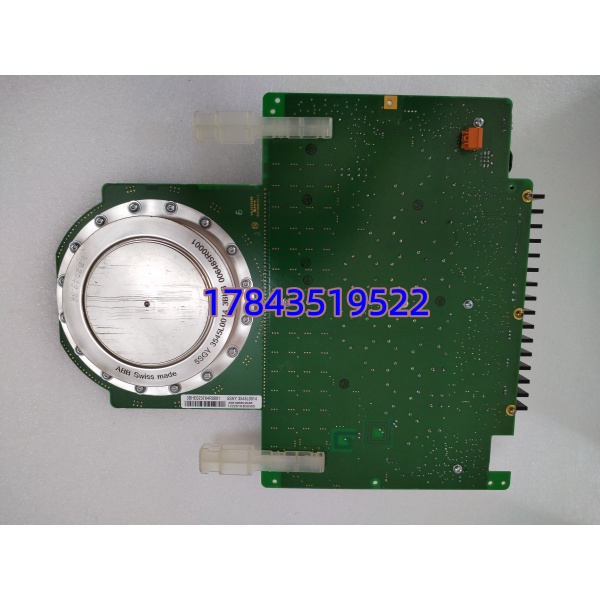

· 型号：5SHY3545L0014（ABB 5SHY Series HiPak™ Press-pack Thyristor / Power Device — 采购时须向 ABB Semi 确认 Active Cross-P/N 及替代映射，L0014 常指 internal wafer/lot spec）
· 品牌：ABB（Hitachi Energy — Power Semiconductors）
· 系列：ABB 5SHY HiPak™ High Power Thyristor (for FACTS/HVDC) — some early ACS1000 used 5SHX IGCT which is sibling family; confirm by existing device photo
规格参数
| 参数项 | 说明（典型 5SHY3545 族 4500V Thyristor 参考——以 Datasheet 5SYA xxxx 为准） |
|---|---|
| 器件类型 | Press-pack Phase Control Thyristor (SVC/HVDC) — 部分 L0014 后缀也可指 IGCT 关联 diode/anode clamp (rare, verify by photo) |
| ABB Order / Assy | 5SHY3545L0014（internal wafer/assembly code — 商业 Active P/N 常如 5STH 或 5SHY 3545 xx 需 cross-check 向 ABB Semi） |
| 阻断电压 Vdrm | 典型 4500 V（Thyristor）或 6000 V（HVDC 级）—— 以铭牌 Vdrm 值为准 |
| 通态电流 It(AV) | 典型 3400~4500 A @ Tc=85℃（Thyristor 版） |
| 浪涌电流 Itsm | 典型 40~60 kA (10ms half sine) |
| 门极触发 Igt / Vgt | 典型 200~500 mA / 1.5~3 V（Thyristor 版） |
| 封装形式 | Press-pack, ∅ ≈ 100~130 mm 陶瓷金属封接, 高度 ≈ 26~33 mm（依 exact 5SHY3545） |
| 装配压力 | 典型 15~25 kN（依 datasheet 规定范围——过压/欠压均致命! 需压力规/扭矩控制） |
| 门极连接 | 柔性扁平尾线(flex tail) 或顶部小针——依版本（Thyristor 通常顶部门极引线） |
| 冷却方式 | 双面水冷（SVC/HVDC 阀）或强风冷（部分中压变频 散热片夹装） |
| 存储要求 | 原厂真空/氮封铝箔袋；开封后尽快装柜（防潮，陶瓷-金属封接忌撞击） |
| 热循环寿命 | > 10000 次 功率循环 (Tj -40~125℃)，压接力需 5~8 年大修正复检 |
| 配套件 | 需配套散热铝板/水冷盒、压力碟簧组、相变导热垫（指定材料 禁普通硅脂）、门极引线固定夹 |
| 认证 | IEC 60747-6 / IEC 60747-9 (if IGCT) 、UL 认可元件 |
| 工作环境 | Tj -40~+125/150℃(max)｜存储 -40~+85℃ 干燥惰性气氛最佳 |
产品介绍
（D 历史生命周期验证切入——5SHY3545L0014 对应 ABB 老代 HiPak 晶闸管或 IGCT 关联器件，新 SVC/HVDC 用 5STP 新 Thyristor 族、中压变频 IGCT 转 5SNG——ABB Semiconductor 对部分 5SHY 老后缀给 LTB 窗口。你装置若仍装它，现在就是囤货末班车；再拖两年只能找 NOS 或整阀段改造。）
这圆饼不是插拔件——是夹在两水冷散热板间的压接半导体，靠碟簧预紧力保低热阻和电气接触。装错压力=热 runaway 炸模块连累整阀臂。现场坏（直通/漏流大/触发失败）多因冷却水温超标、夹紧力衰减、门极触发单元老化不匹配。库存铁律：SVC 12 脉阀(两臂×6模块=12块)建议 N+1 池化备 1~2 块；单 ACS1000 中压变频无冗余功率单元备 1 块 NOS。单价极高(万€级)但缺货=整 SVC 退出运行等空运。
应用场景与库存策略
晶闸管故障概率低但冷却失效/压力衰减是第一杀手——老 SVC 投运 12 年+ 碟簧蠕变致接触热阻升→模块超温误报，先复紧压力、查去离子水电导率再考虑换模块。
典型场景与备货建议：
- SVC / STATCOM 晶闸管阀（6 脉或 12 脉）：按阀臂数 N 相建议 N+1 池化（例 12 脉动 2×6=12 块 → 备 1~2 块同 Batch 尽量），ABB 常建议同臂模块同生产 Batch 减不均均流——备件也尽量同 Batch 或做均流校验
- HVDC 换流阀（早期 ABB 型）：按极设计冗余定——通常每极备 N+1 或每站 1 件（依设计裕度），注意与现装 Vdrm/It 级完全匹配
- ACS1000/ACS2000 早期 中压变频功率单元（若 IGCT 版 5SHX 关联）：单驱无热备 → 备 1 块 NOS；多机同型池化 N+1
- 改造增 SVC 阀：随新阀 PO 要求供应商 free issue spare Thyristor 或书面 LTB 承诺
真实案例：南方某 500kV SVC 站（ABB 早期 12 脉阀 6 臂×2 =12 块 5SHY3545 族）运行 14 年秋检发现 #2 阀臂 T2 漏电流超标(>5mA @ Vdrm/2)，复紧压力未改善→判断晶间老化拟更换。库房按早年建议存 1 块 NOS 5SHY3545L0014（确认 Active Cross-P/N 匹配 Vdrm/It）→ 断电泄能拆阀侧压板→取旧(拍照朝向)→新模块验真空包、涂指定相变垫、按扭矩 上紧压力(记录 kN 值)→装门极尾线固定→低压触发测试 OK→恢复运行。后补订 NOS 回填 Buffer。站长说——阀厅最怕单臂坏无备件，整阀退出运行影响系统电压。
