描述
产品详情
· 型号：5SHY3545L0014
· 品牌：ABB
· 系列：5SHY 系列 IGCT（Asymmetrical / Reverse Conducting IGCT）
规格参数
- 产品型号：5SHY3545L0014（关联 ABB 内部编码 3BHE023784R0001 / 3BHB013085R0001）
- 器件类型：非对称集成门极换流晶闸管（IGCT），逆导型（集成反并联二极管）
- 阻断电压 V_DRM / V_RRM：4500 V（典型，部分资料标 5200V 峰值）
- 额定关断电流 I_TGQM：≈ 3500 A（可控关断，通态平均电流 I_T(AV) ≈ 1800～2000A @85℃壳温）
- 通态压降 V_T：典型 1.8～2.1 V @ 额定电流
- 浪涌电流 I_TSM：≥ 80～85 kA（10 ms，50 Hz 半波）
- 关断时间 t_off：< 3～5 μs（硬驱动关断）
- 触发方式：光纤触发（850 nm，来自专用门极驱动单元 GDU/GVC 系列）
- 门极驱动配套：常用 GVC736BE101（3BHE019719R0101）或同代 GDU，±15V～±20V 门极脉冲
- 封装形式：压装式 Press-Pack，φ91 mm 标准 IGCT 封装
- 冷却方式：双面直接水冷（去离子水电导率 <0.5 μS/cm，需配冷板）
- 工作结温 T_j：-40℃ ～ +125℃（瞬态可至 150℃）
- 安装要求：专用液压/气动压装工装，推荐压紧力需核对原厂手册（通常数吨级轴向压力）
- 认证标准：IEC 60747-6，CE，RoHS，符合 ABB HVDC / ACS6000 器件规范
产品介绍

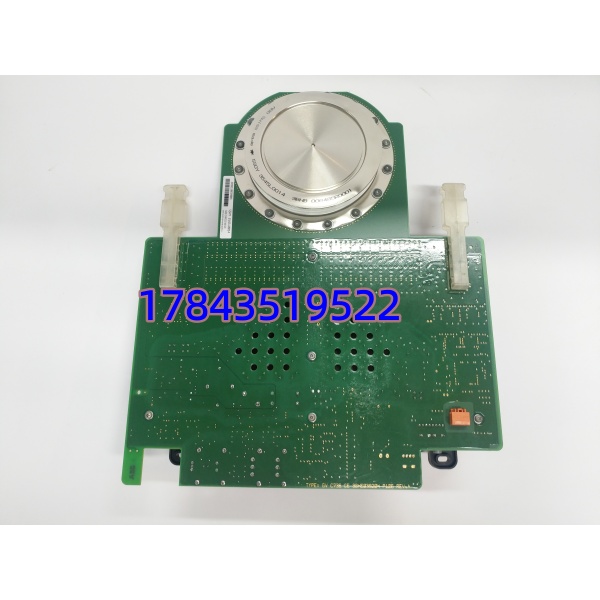

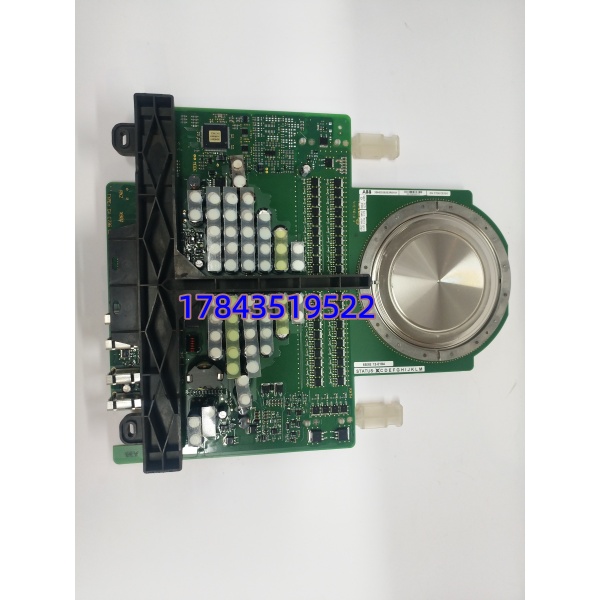

ABB 5SHY3545L0014 是 5SHY 系列大功率 IGCT 功率模块，作为 ACS5000 / ACS6000 中压变频器逆变桥臂核心开关元件，也用于 HVDC Light 换流阀和 STATCOM。跟 IGBT 模块比，IGCT 无缓冲电路就能硬关断几千安培电流，开关损耗极低，适合兆瓦级以上传动。它自身不带驱动——必须搭配 ABB 专用门极驱动单元（GVC/GDU 系列）通过光纤触发，压装在双面水冷散热夹板里，阳极阴极靠压力接触传导。
坦白讲，这不是普通控制卡，是高压功率半导体。换件必须用原厂指定压装工装按规定扭矩/压力装配，水冷回路要去离子处理，门极光纤不能弯折半径过小。我在现场见过因压力不均导致局部过热炸管的——压装这一步省不得。另外，IGCT 和门极单元是配对调试的，换 IGCT 建议同时核查 GDU 状态或按手册做静态测试。
应用场景与行业案例
痛点切入
中压变频器报 IGCT 故障或某相桥臂短路，大概率是这块烧了。原厂交期动辄数月，停产型号市面上只有库存或拆机测好件。变频器功率单元趴窝=主传动停转=全线停产，这时候有一块测好保用的 5SHY3545L0014 能救急。
典型场景
- 冶金/矿山 ACS6000 中压变频传动：轧机主传、矿井提升机——IGCT 桥臂并联承担数 kA 电流，非它不可
- HVDC Light / LCC 换流站阀塔：串联组成阀臂支撑 ±500kV 直流——光触发抗 EMP、免驱动电源
- 大型 STATCOM / 柔性交流输电：城市电网动态无功补偿——低损耗高频开关适合连续运行
- 大型风电场并网变流（旧代）：早期 MW 级全功率变流器核心功率件
真实案例
西南某铝厂热连轧主传 ACS6000 报”Phase U IGCT Fault”，查是 U 相上桥臂 5SHY3545L0014 直通炸裂，冷却水变色。原厂交期待 14 周，停产在即。从备件商调一块 X-ray 检测 + 动态参数测试保用的拆机件，核对与现网 GVC736BE101 门极单元匹配，按原厂力矩重新压装、冲洗水冷回路（去离子电阻率达标）、光纤对正——试车正常，轧线当班恢复。老师傅叮嘱”IGCT 备件往后必须留一块测好件在防爆柜，水冷每年测电导率”。
