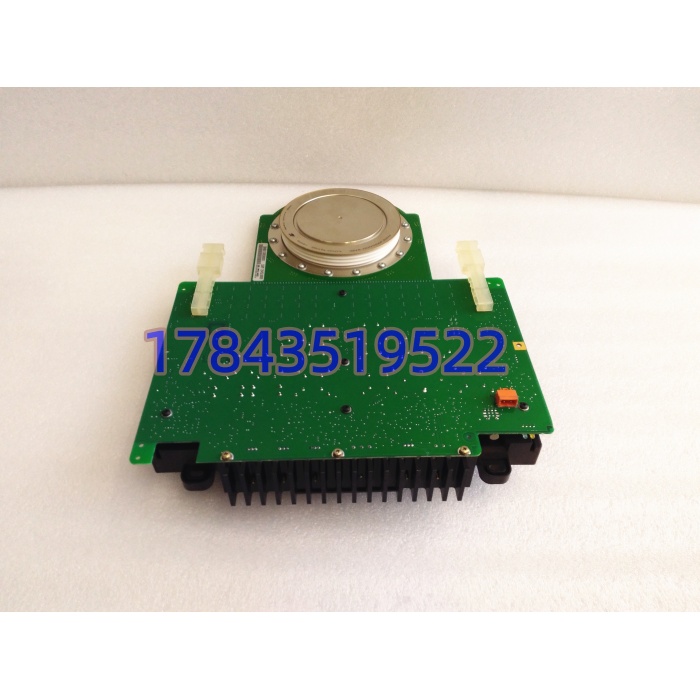

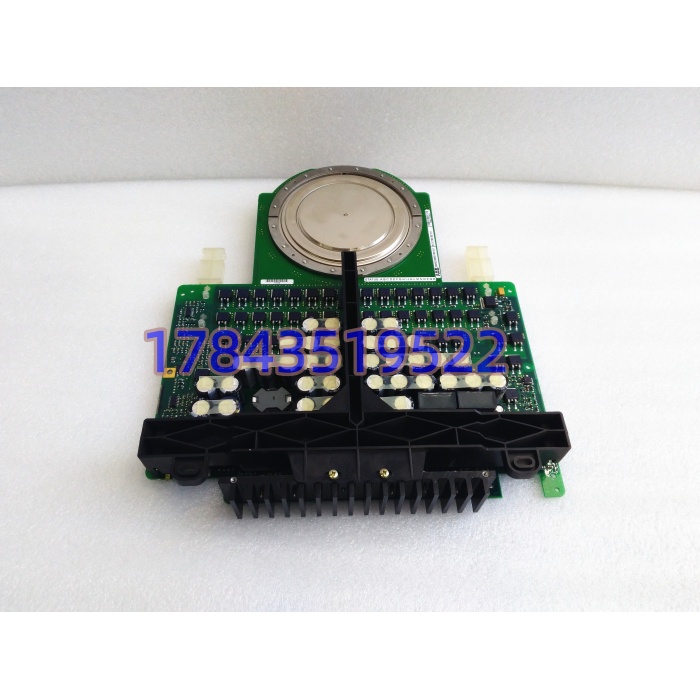

ABB 5SHY3545L0009 + GVC750BE101 | 4500V IGCT功率链
ABB 5SHY3545L0009 + GVC750BE101 | 4500V IGCT功率链 - 图片 2
ABB 5SHY3545L0009 + GVC750BE101 | 4500V IGCT功率链 - 图片 3

ABB 5SHY3545L0009 + GVC750BE101 | 4500V IGCT功率链

原价为：¥7,656.00。当前价格为：¥5,676.00。

  • 型号组：5SHY3545L0009（IGCT本体） / 3BHB013085R0001（门极触发监测子板） / 3BHE009681R0101（=GVC750BE101驱动控制单元订货号） / GVC750BE101（单元型号代号）
  • 品牌：ABB（Power Electronics，瑞士/瑞典）
  • 系列：ABB 5SHY IGCT + GVC750 Gate Valve Control 驱动体系
  • 核心功能：5SHY3545L0009吃4500V母线干3500A平均电流；3BHB013085R0001在IGCT顶端做门极脉冲整形与温度/导通反馈；GVC750BE101(3BHE009681R0101)站光纤和背板之间，把AC800PEC/VCU下来的光脉冲转成±驱动能量并做desat保护，三者拼成“控制光信号→IGCT硬开关”的最后一级。
  • 产品类型：中高压变频器相模块（Phase Module）功率开关组件（非独立销售单板，工程上按套备）
  • 关键规格：4500V VDRM、3500A ITAV、6000A可关断、Press-Pack陶瓷压接、双面水冷、光纤触发、≥10kV隔离
我要购买
分类： SKU： ABB 5SHY3545L0009-2
获取报价/现货咨询
🛒 我要购买 ✉ 发送邮件询价
电话 17843519522
微信 17843519522
邮箱 sales@cqdcs.com
微信二维码
微信扫码

描述

产品详情

· 型号：5SHY3545L0009（功率半导体） + 3BHB013085R0001（TGU子板） + 3BHE009681R0101 / GVC750BE101（驱动控制单元）

· 品牌：ABB

· 系列：5SHY IGCT / GVC750 门极驱动系列（ACS6000、ACS1000、UNITROL 6000、PCS 6000 STATCOM）

技术参数

  • 5SHY3545L0009（IGCT本体）
    • 器件类型：集成门极换流晶闸管（IGCT），Press-Pack压接陶瓷封装，无引线键合
    • 额定电压：VDRM/VRRM 4500V（ 命名规则“45”=4500V）
    • 额定电流：ITAV 3500A（平均），IT(RMS)约更高，峰值关断ITGQM 6000A，非重复浪涌ITSM 75000A（）
    • 通态压降：VT0 ≈1.62V典型（），开关频率硬开关1kHz/软开关2kHz
    • 结温：-40~+125℃（最高到150℃瞬时），冷却双面水冷入口≤40℃
    • 机械：约133×102×33mm或91mm标准压接堆尺寸，单件3.4kg级（），安装需液压压接机控力矩/压力
  • 3BHB013085R0001（门极触发与监测子板 TGU）
    • 定位：装在IGCT顶端或侧部，紧耦合门极回路，降低门极回路电感
    • 功能：门极脉冲电流≥10A峰值、宽度10-200μs可调、上升<1μs；监测结温NTC、导通状态FWD、故障Fault干接点
    • 隔离：输入光耦/光纤-输出门极 ≥5kV AC（）
    • 供电：板载DC/DC出+15/-15/+5V给触发级，逻辑侧24V由GVC750BE101供
    • 环境：板级-25~+70℃，随IGCT共散热
  • GVC750BE101 / 3BHE009681R0101（门极驱动控制单元）
    • 定位：插GVC750驱动机箱槽位，上接VCU/AC800PEC光纤，下接3BHB013085R0001
    • 触发接口：光纤接收（同步精度±5ns级，），输出±15V隔离门极驱动电压
    • 保护：desat退饱和、短路、欠压、IGCT过温、丢失脉冲全上报
    • 供电：逻辑24VDC（典型），板载储能电容保关断（）
    • 隔离：通道-地≥10kV（），响应延迟≤200ns
    • 物理：驱动机箱插卡，带PWR/GATE/FLT LED，约0.5-1kg
  • 系统级参数
    • 适配平台：ACS6000（6-12kV多电平）、ACS1000（3.3-6.6kV）、UNITROL 6000励磁、PCS6000 STATCOM、MACH2/4 HVDC阀基电子（）
    • 不可拆分性：GVC750BE101脱离5SHY3545L0009+3BHB013085R0001无法自检，反之IGCT无驱动板就是死器件
    • 状态：原厂按功率相模块级提供，单卖驱动单元或单卖IGCT都存在，但备件台账必须按“套”关联追溯

产品介绍

技术定位直入：这套件在ACS6000功率柜里干的是“光纤进来、4500V/3500A出去”的脏活——VCU算好触发角，光脉冲沿光纤到GVC750BE101(3BHE009681R0101)，板子把光变电信号再经3BHB013085R0001子板整形灌进5SHY3545L0009门极，IGCT微秒级导通把直流母线剁成多电平交流。现场实测发现，最容易被电气班低估的是压接压力：某钢厂热轧ACS6000换5SHY3545L0009，新芯子按旧垫片厚度装，液压机打到标称80%就停，运行三个月热循环后接触电阻爬升，IGCT结温告警。严格来说ABB规定每次换Press-Pack必须换全新铝垫片、按手册重算压力-位移曲线，别信“和旧的一样紧就行”。GVC750BE101只在配套VCU固件认得它EEPROM里的Unit ID时才解封触发，早期ACS6000的VCU老固件可能拒认新批次3BHE009681R0101，买库存件要让供应商读出Drive Firmware Rev和VCU兼容矩阵。

次段说自家用的实话：热插拔在这套件上不存在——IGCT带4500V母线，哪怕主控发Block脉冲，直流侧电容残压够把人放倒，换件必须整机直流母线放电、水冷却路隔离、光纤拔前拍照。某个电厂励磁改造夜班，老师傅没放净母线电容电就拆，24V逻辑侧没电但驱动侧储能电容还有-15V，拆线时火花打黑光纤座，邻相模块跟着报Desat。商业层面ABB原厂这套件按相模块报价（单套几万到十几万人民币级），自家ACS6000/UNITROL6000按“每相N+1套”留库最稳，但别光留IGCT不留——驱动单元比IGCT更易被光纤ESD打坏却常被忽略。库存件上机前必须：①IGCT做耐压+门极-阳极漏电流测试 ②3BHB013085R0001做脉冲输出老化 ③空载收光纤看Gate LED时序，三者不同步等于白备。



替换与升级建议

  • ✅ 直接替换：5SHY3545L0009 ↔ 同后缀0009（或ABB声明兼容的5SHY35L4510/4512/4520，）+ 3BHB013085R0001同版 + (3BHE009681R0101)同硬件Rev，相模块原位换，VCU下装原参数即可；工作量在压接复装与水路复紧，无软件隐性成本（需重校光纤时序）。
  • ⚠️ 软件兼容（需改配置）：早期Rev（如BE100）→ BE101，硬件引脚兼容但EEPROM诊断ID不同，VCU可能报“GDU ID Mismatch”但能强制Run；若原逻辑用了老版特有Desat阈值点，需在800xA/VCU工程里重映射再下装，改动约1人日+整机停机窗口。反向BE101→BE100不推荐（保护算法回退）。
  • ❌ 硬件不兼容：5SHY4045L0001（4500V/3000A但封装高度与门极引脚位置不同，硬堆进同压接堆会受力不均）、GVC740系列驱动（供IGBT不是IGCT，门极电平相反）、非ABB光纤分配盒（极性/波长不匹配会拒触发）——三者任一代错就是炸模块或误触发。

若无同套库存，短期借同柜邻相N+1套件挪位（前提非同桥臂同时动作），长期必须走ABB原厂Lead Time（按季度），严禁拿IGBT+普通驱动板拼替IGCT链（关断机理不同，硬触发必续流失败）。
