描述
产品详情
· 型号：5SHY3545L0009 / 3BHB013085R0001 / 3BHE009681R0101 / GVC750BE101
· 品牌：ABB（瑞士）
· 系列：5SHY系列 / GVC 750系列
规格参数

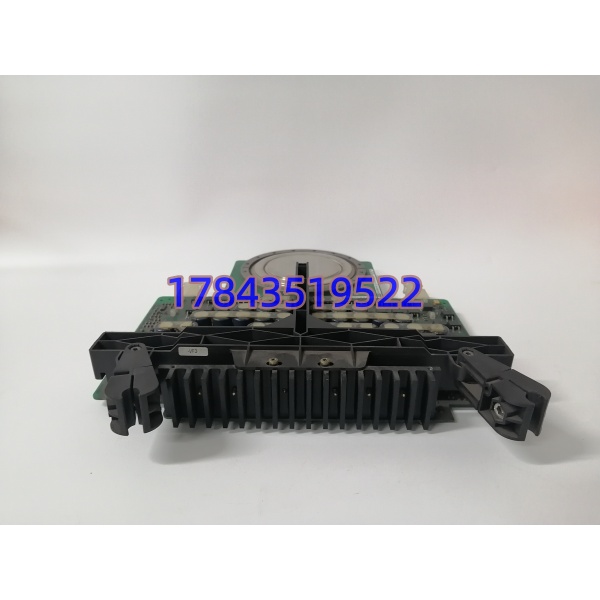

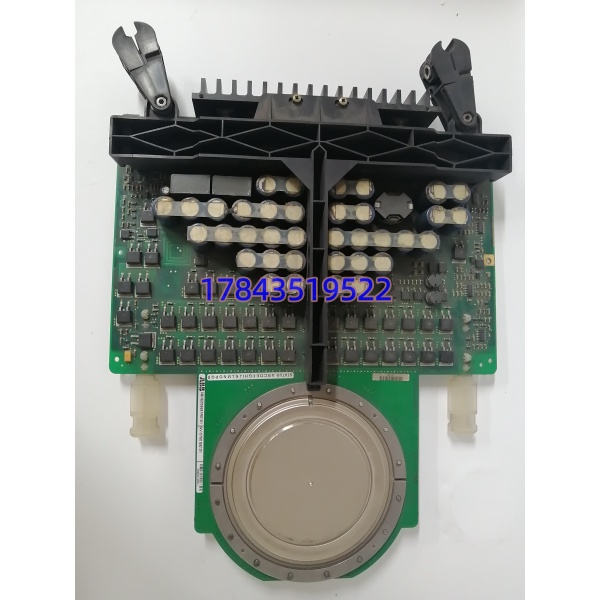

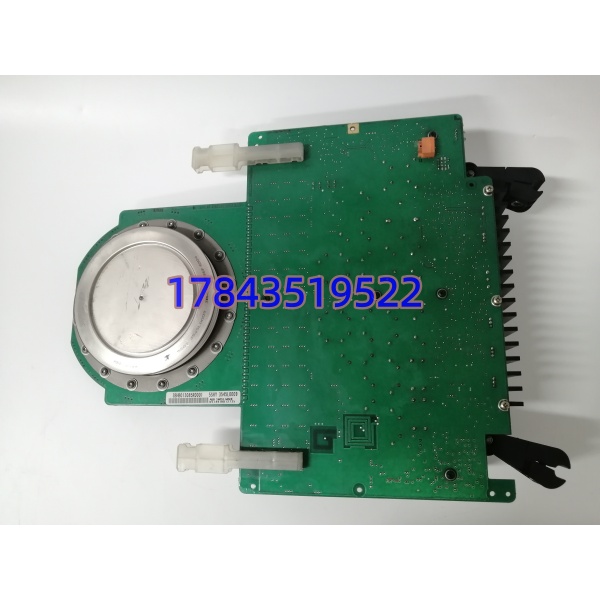

- 型号：5SHY3545L0009（IGCT模块本体）
- 品牌：ABB
- 系列：5SHY系列 / GVC 750系列
- 器件类型：不对称集成门极换流晶闸管（Asymmetric IGCT）
- 额定电压（VDRM/VRRM）：4500 V
- 额定电流（IT(RMS)）：3500 A
- 浪涌电流（ITSM）：> 30 kA（典型值）
- 最大额定通断损耗：14000 W
- 最大额定开关频率：1600 Hz
- 最大额定结温（Tj）：175℃
- 最小门极触发电压：15 V
- 最小门极触发电流：10 mA
- 管芯数量：1
- 封装类型：平板压接式（Press-Pack）
- 冷却方式：水冷（强制水冷）
- 配套散热器：3BHB013085R0001（铝合金，需强制风冷或水冷适配）
- 门极驱动单元：GVC750BE101（含 3BHE009681R0101 核心驱动板）
- 隔离电压：控制侧与功率侧 ≥ 6000 V
- 工作温度范围：-40℃ ~ +125℃
- 存储温度范围：-40℃ ~ +150℃
- 模块重量：约 3.4~3.5 kg
- 环保认证：符合 RoHS 指令
产品介绍
5SHY3545L0009 是 ABB 5SHY 系列中的不对称 IGCT 模块，属于 GVC 750 平台的核心功率开关器件。IGCT 的本质是把晶闸管的大电流低导通损耗特性，与晶体管的快速关断能力结合起来——导通时像晶闸管，关断时像 IGBT。这款模块额定电压 4500V、额定电流 3500A，采用平板压接封装，通过水冷散热，专门用于中压变频器、HVDC 换流阀、静止无功补偿器（SVC）等大功率电力电子成套装置。
与 IGBT 相比，IGCT 在同等电压等级下的导通压降更低，适合长时间大电流运行的场合。但坦白讲，IGCT 对门极驱动的要求极其苛刻，关断时需要瞬间抽取极大的门极电流，所以必须配原厂的 GVC750BE101 门极驱动单元。3BHB013085R0001 是官方配套的散热器，非原装散热器的热阻不匹配，模块结温会超标，这个坑我在现场见过不止一次。
应用场景与行业案例
痛点切入
中压变频器和大功率变流系统的核心痛点是开关器件的可靠性。一旦 IGCT 失效，整个功率单元瘫痪，停机损失按小时算都是百万级别。我在现场处理过一起故障：门极驱动板的隔离电源老化，导致门极脉冲畸变，IGCT 关断失败，直接炸毁了整个功率模块。换一套 5SHY3545L0009 加上 GVC750BE101 驱动单元，花了整整三天，生产线停了 72 小时。所以备件的成色、驱动单元的匹配性，比价格重要得多。
典型场景
- 冶金轧机中压变频：主传动电机 3~10kV 变频控制。非它不可的原因：轧机冲击负载大、电流峰值高，IGCT 的浪涌电流承受能力（>30kA）和导通低损耗是 IGBT 替代不了的。
- 高压直流输电（HVDC）：换流阀功率模块。为什么选它：4500V 耐压等级满足 HVDC 串联需求，平板压接封装便于串联均压设计。
- 静止无功补偿器（SVC/FACTS）：电网动态无功补偿。核心需求：开关频率 1600Hz 足够应对电网扰动，水冷方案保证高负荷下的热稳定性。
- 大功率离心压缩机：油气行业天然气管道压缩机组。现场环境恶劣，-40℃~+125℃ 的工作温度范围能扛住沙漠或极寒工况。
- 船舶电力推进：大型 LNG 船或邮轮的电力推进系统。IGCT 的高功率密度和紧凑结构，适合船舱空间受限的安装条件。
真实案例
2019 年冬天，我在河北一家钢厂处理热连轧机主传动故障。那台轧机用的是 ABB ACS 6000 中压变频器，功率单元里的 5SHY3545L0009 模块突然报过流保护跳闸。拆开功率柜一看，模块本体没炸，但门极驱动单元 GVC750BE101 里的 3BHE009681R0101 驱动板已经烧穿了一个洞——原因是冷却水杂质过多，散热器 3BHB013085R0001 的流道局部堵塞，模块结温飙升到 180℃ 以上，驱动板上的隔离电容热击穿。当时厂里只有一套备件，还是从欧洲调的货，等了 5 天。那 5 天轧机停产，每天损失 200 多万。后来厂里给每套功率单元都配了一套完整的备件（模块+散热器+驱动板），还加装了冷却水电导率在线监测。老电气主管事后跟我说：”这玩意儿平时看着没事，真出事的时候，备件就是救命钱。”
