描述
产品详情

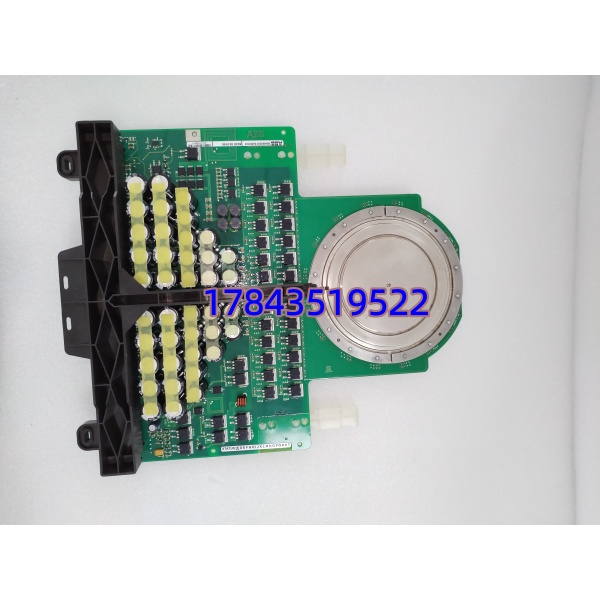

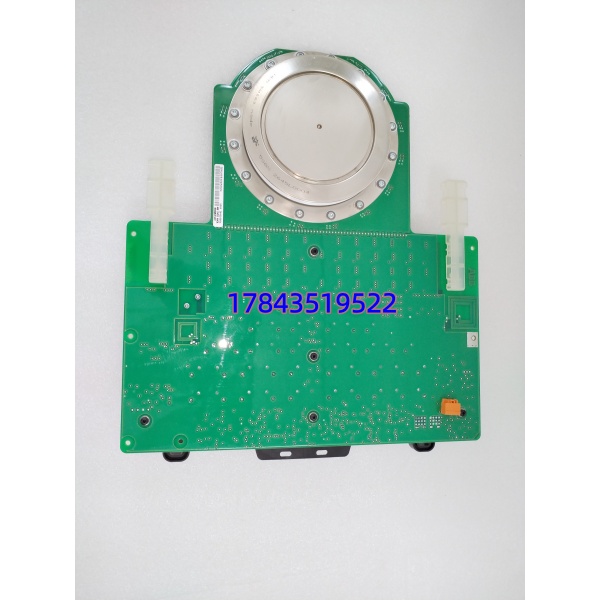

· 型号：5SHX2646L0004（IGCT Press-Pack Assembly，含管芯+上下压紧电极框架）
· 品牌：ABB
· 系列：ACS 6000 / PCS 6000 — IGCT Power Semiconductor (5SHX High Power Series)
规格参数
| 参数 | 典型值 / 说明 |
|---|---|
| 器件类型 | IGCT (Integrated Gate-Commutated Thyristor), Non-Punch-Through (NPT) 结构 |
| 阻断电压 VDRM | 4500 V（典型，依 datasheet 5SHX2646 系列） |
| 通态电流 IT(RMS) | ≈ 4000 A（@ Tc 85℃, 水冷），峰值可达 ≈ 8000 A (half-cycle) |
| 关断电流 ITM | 依 datasheet，典型 4000–5000 A 关断能力 |
| 门极要求 | 配 ABB GVC703AE01 / GVC702 等门极驱动单元（±门极脉冲、desat 检测） |
| 压装力 | 推荐 85–120 kN（依 ABB 压装规范，需液压压机+测力传感器） |
| 冷却方式 | 水冷散热板（上下铜/铝散热块夹紧），部分风冷柜版通过散热片传导 |
| 封装形式 | Press-pack（两端面为阳极/阴极电极，门极端子侧出） |
| 门极端子 | 螺钉/插针连接门极驱动排线（须与 GVC7xx 门极板排线匹配） |
| 存储温度 | -40 ～ +85℃（干燥氮气柜最佳，防湿气吸附表面） |
| 认证 | IEC 60747-3 / UL 认可（作为 ABB 原厂传动组件） |
| 配套需核 | GVC 门极单元版本、Snubber 电容参数、相单元压紧框架尺寸及水冷接口 |
| 备注 | 5SHX2646L0004 与 5SHX08F4502 电压等级接近但电流/封装尺寸不同——不可互插混用 |
产品介绍
某个冶金厂粗轧主传跳”IGCT Desat”偶尔复归——查下来是老 IGCT 结温循环 15 年后导通压降 Vt漂移触发保护阈。(自我纠正：严格来说 Desat 报警更常见是门极单元或 Snubber 异常，但 IGCT 老化后 Vt上升接近 desat 参考线也会被揪出——区分要测静态 Vt@ 小电流。) 这玩意不像控制卡能随便拆换——必须停直流、泄放、松压紧框架、取出旧 IGCT、清洁散热面、装新 IGCT 并按 ABB 扭矩曲线压到标定力，整个过程需压机+力矩扳手+清洁剂，现场一般半天到一天。
从库存看属高值 A 类关键件（单价数万）：建议按每相柜（或每机型）备 1 只放充氮干燥柜——IGCT 平均无故障时间长但一旦炸毁或老化拒断，无备件 = 整柜趴窝等待 12–20 周交货。ACS 6000 某些 IGCT p/n 已发 Last-time-buy，现在立刻向 ABB 查 LTB Date 并评估战略囤货，比临时救火便宜太多。
应用场景与库存策略
痛点：某矿井提升机 PCS 6000 柜 IGCT 一相 Vce(sat)单调升最终触发 ‘IGCT Failure’ 锁死——原厂答复该 5SHX2646L0004 最后采购窗口已关闭，Reman 需 8 周鉴定。若无备件只能停机等或整柜升代（费用 ×50 倍）。
典型场景与备货建议：
- 冶金轧机主传(ACS 6020) / 矿井提升机(PCS 6000)：每相 IGCT 3～6 只，故障致整柜停 → 建议按同机型相单元数量备 1 只冷备（或最少全厂同类最高功率柜备 1 只），存氮气柜防潮并记录序列号
- 多柜同种高功率：可建共享池(1只/N≤2同型相单元) 但注意压紧框架尺寸/水冷接口差——必须 100% 同 p/n 包括后缀
- 老线改造预留：换前确认现柜 Snubber 电容参数兼容（新旧 IGCT 关断 di/dt 特性微调）、GVC 门极单元版本支持——ABB 服务通常提供 Swap Kit 含 IGCT+Snubber+门极检查清单
- 供应商动作：立即查 ABB Product Status + LTB Date；能锁 NOS(New Old Stock) 或 Refurb 认证件决不留空白
真实案例：
北方某 1780 热连粗轧 ACS 6020 运行第 14 年，年检时发现 #2 相 IGCT 静态 Vt@ 100A 比其余两相高 18%（趋势监测数据积累 3 年看出）。按 ABB EOL Notice 该 5SHX2646L0004 已 Last-buy 关闭——幸运的是两年前预防性采购锁了 1 只 NOS 放氮柜。大修窗口：泄直流→松压机→取旧 IGCT（压紧框架复用）→清洁散热面（无研磨膏残留）→装新 IGCT→按标定曲线压至 98kN±5%→复电 Snubber 充电→空载脉冲 OK→带载试车正常。未备这件的话要么等 Reman 两月要么整柜升代 ¥200万+。
