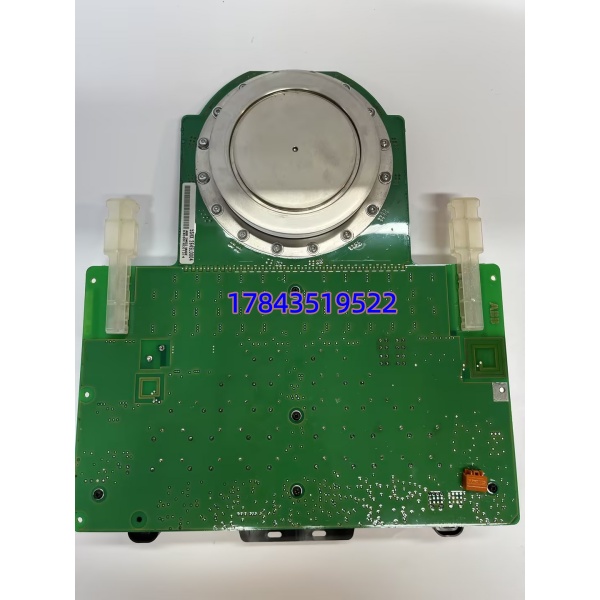

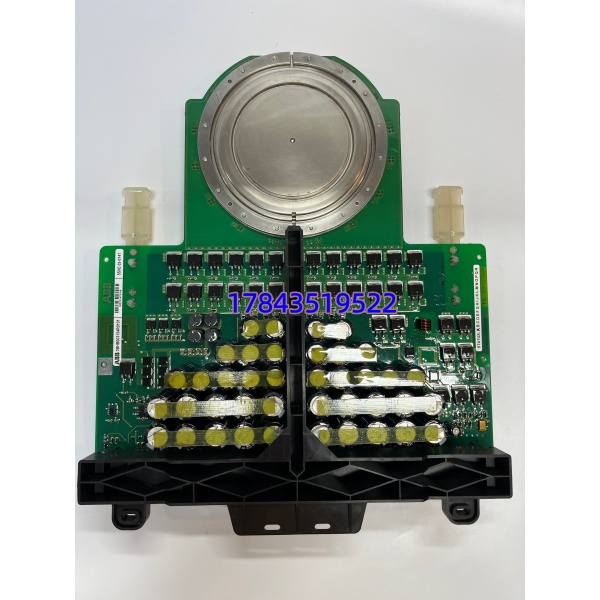

ABB 5SHX2645L0004 | 91mm 非对称 IGCT 半导体备件

描述

产品详情

· 型号：5SHX2645L0004

· 品牌：ABB（ABB Semiconductors / Drives）

· 系列：ACS 6000 / ACS 5000 — Non-symmetric IGCT (91 mm type, 4500 V)

规格参数

• 器件类型：非对称 IGCT（Integrated Gate-Commutated Thyristor, Asymmetric — 含反并联二极管）
• 阻断电压 V_DRM：4500 V（典型，依 datasheet 5SHX26 系列）
• 通态电流 I_T(RMS)：≈ 2000 A（依散热/水冷条件，datasheet 标 I_TAV≈ 900–1000 A @ Tc=85℃）
• 封装：91 mm 陶瓷绝缘压接式（Press-pack），双面散热，螺栓均压环
• 门极要求：须配 ABB 指定 Gate Unit（如 5SHY4045L0001 / 5SHYxx 系列相应 Rev），门极触发能量/钳位电压依 Gate Unit 规格
• 配套元件：压装需专用压力夹具（典型 45–60 kN 依柜型）、散热/水冷母线、Snubber 吸收电路（与 3BHB006338R0002 触发板配合）
• 关断时间 t_q：典型 3–5 μs（依 datasheet）
• 工作结温 T_j：-40℃ ~ +125℃（存储 -40~+150℃）
• 储存要求：干燥惰性环境，陶瓷体防机械冲击，静电敏感（MOS 门极）——拆封必须佩带腕带
• 认证：UL / IEC 60747-9（半导体级）
• 生命周期：Limited / EOL 申报区域 — 新 ACS6000 用 5SHY 新代 IGCT，老 5SHX2645L0004 NOS/拆机 only，强烈建议 LTB 或锁定渠道​
• 物理：Φ91×≈27 mm（压接高度依压力），≈1.1 kg

产品介绍

（随机选：F 历史生命周期验证——”这管子 ABB 对 ACS6000 初代官宣 EOL 后二手溢价涨了三倍”）

5SHX2645L0004 是 ACS6000 变频柜里真正”干重活”的——直流链电压经六只 IGCT 斩波成三相交流，它承受 di/dt 数 kA/μs 和结温循环。这东西 MTBF 看 datasheet 很高（十万小时级），但现场最怕散热水质差致水冷板结垢→过热闩锁、门极单元老化致关断失败炸管、或紧因螺栓力矩不均致接触热阻飙升。一旦炸管，配套门极单元/触发板通常也连带损伤（需同步查 3BHB006338R0002）。

从库存视角这是教科书 A+ 类战略备件但需算经济批量：全新 IGCT 单价极高（数万 RMB 级），全冗余备(每相 2 只冷备)不现实；通常做法是按同型号变频柜 IGCT 总用量 N 只备 ceil(N/3) 只或最少 1 只/柜族（取较大者），并与 Gate Unit 同步评估。严格来说只在与你现用 Gate Unit 型号及 ACS6000 硬件 Rev 匹配时直换——ABB 不同时期 IGCT 与 Gate Unit 有绑定 PCN，换 IGCT 必须核对配套 Gate Unit 兼容性表，否则触发能量不匹配炸管。

应用场景与库存策略

痛点切入​

中压变频一炸 IGCT 就是全线停——等 ABB 原厂 EOL 答复”Please source from surplus”时你才体会到什么叫战略性断供。某钢铁厂 1580 主传动 ACS6040 运行第 16 年一台 IGCT 热阻劣化过温跳闸，查同代 5SHX2645L0004 原厂已 LTB 关窗，欧洲调 NOS 耗六周加急费三倍——若早按柜数留一只冷备直接省下这折腾。

典型场景与备货建议

• 冶金主轧线 ACS6000 主传动（每柜 6 只 IGCT + 2 只备用相）​ — 单管炸机整柜锁脉冲。建议：按柜族留 ≥1 只冷备（相同 5SHX2645L0004 Rev），多相同柜族可共享；若预算允许按每 3 柜留 2 只；同步确认 Gate Unit(5SHY4045L0001 等) 库存/兼容性。
• 矿山主扇/水泥窑尾排风机变频房（单台 ACS5000）​ — 无冗余驱动。建议：自留 1 只或要求供应商 VMI 寄售，确认 Gate Unit 同代匹配。
• MRO 替换​ — 原 IGCT 判定失效（V_TM增大/断态漏流超标或已炸），同型号一对一替换。注意：换 IGCT 必须同步检查 Gate Unit 及触发板(3BHB006338R0002)，建议三者做配套测试/更换，压紧力矩按 ABB 扭矩规范(典型 45–60 N·m 依夹具)，水冷板化学清洗除垢重涂导热硅脂。

真实案例​

某有色冶炼厂整流/传动间 ACS6000SD 运行第 14 年春检模拟试验发现 #3 臂 IGCT 正向压降 V_TM比其余五只高 38%（仍勉强可跑但预警），判断老化趋势。原厂 5SHX2645L0004 答 EOL 仅 NOS 零星，锁定国内可信渠道购一只 NOS 入库冷备并预约同年大修更换（旧管留存作培训样品）。大修日拆旧 IGCT 按扭矩规范压紧新管、清冷板、换新导热垫、查 Gate Unit 触发波形正常，带电试机 V_TM回归均值。设备部后将 IGCT 列入”A+ 战略备件 每柜族≥1 只”并附 Gate Unit 兼容清单。老工控高工说：”这东西比 UPS 电池还金贵——坏之前参数是会慢慢飘的，定期量 Vtm 比等报警靠谱。”
