描述
产品深度介绍

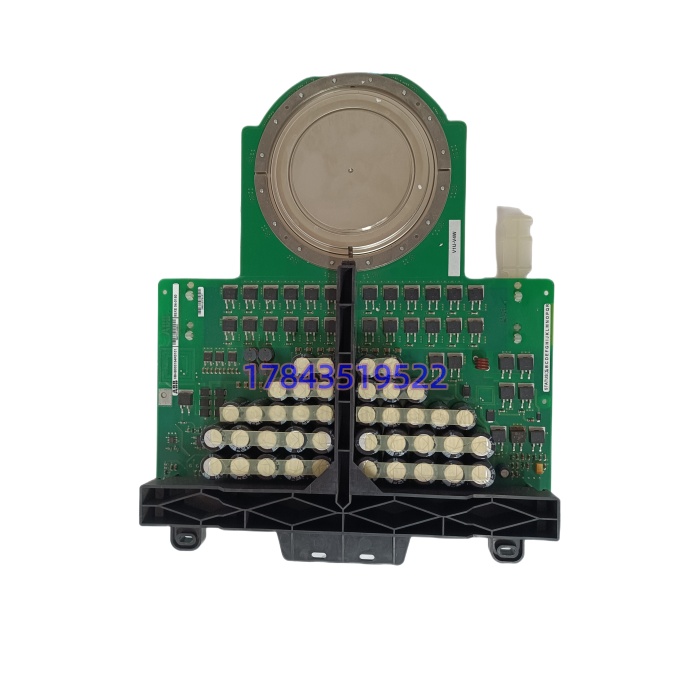

ABB 5SHX2645L0004（3BHL000389P0104）是 ACS1000 / ACS6000 / AC 800PEC 中压传动功率栈里的核心 IGCT 开关器件，配合 3BHB003154R0101（板标识 5SXE04-0150）、GVC707AE01 门极驱动控制单元构成完整脉冲放大与保护闭环，专用于 3.3 kV、6.6 kV 级电机驱动、轧机、矿山提升、风电变流与 STATCOM 场景。压接式陶瓷封装 + 硬驱动技术让它在 4500 V 母线条件下稳定关断数千安培电流，是高压柜里“不准趴窝”的那一颗芯。
这套组合的真正门槛不在买得到，而在匹配度：IGCT 功率片、门极驱动板、夹紧力、均压吸收电路、光纤触发时序必须按原厂功率栈手册成对复原。我们出的每套件都按 SOP 做来源追溯、外观与绝缘检测、驱动脉冲模拟和压紧力矩校验，避免上电炸机。相比临时向原厂走 8–12 周订单一拖停产线，现场放 1–2 套 buffer stock 是更划算的总拥有成本算法。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 功率器件型号 | 5SHX2645L0004（ABB 物料 3BHL000389P0104） |
| 器件类型 | IGCT 集成门极换流晶闸管（反向导通型） |
| 额定阻断电压 Vdrm | 4500 V |
| 标称通态电流 | 1850 A（连续），峰值关断 3700 A |
| 硅片直径 | 91 mm 大尺寸晶圆 |
| 封装形式 | Press-pack 压接式陶瓷绝缘外壳，Ø130 mm |
| 推荐夹紧力 | 39–41 kN（依 ABB 门极单元手册，力矩扳手校准） |
| 配套驱动板 | 3BHB003154R0101（标识 5SXE04-0150）、GVC707AE01 |
| 驱动供电 | 24V DC（柜内控制电源） |
| 信号隔离 | 上行/下行光纤传输，kV 级隔离 |
| 保护功能 | Desat 退饱和检测、米勒钳位、UVLO、软关断 |
| 适配系统 | ACS1000 / ACS6000 / ACS8000 / AC 800PEC / HVDC Light |
| 工作温度 | 功率片 -20~+60 ℃；驱动板 -40~+70 ℃ |
| 防护等级 | IP20（柜内安装） |
| 重量 | 约 2.6 kg（单功率片） |
安装与接线指南
⚠️ 安全第一：柜体断电 → 封锁断路器 → 等直流母线放电完毕（用 Fluke 115 测母线电压 < 50 V 再动手）
工具与耗材：
· 防静电手环 + 防静电垫
· 扭矩扳手（覆盖 10–45 N·m，压接夹紧力换算到螺栓扭矩以手册为准）
· 光纤清洁笔 + 无水乙醇
· 红外测温仪、DriveWindow / DSA 诊断线
· 手机拍照：旧功率片压装方向、驱动板 DIP/跳线、光纤路由、均压电阻位置
备份：导出传动参数集；记录 IGCT 批次号与夹紧力设定值到维护日志。
阶段二：拆卸旧模块（预计 30 分钟）
- 拔光纤前拍照标号，酒精擦接头，套防尘帽
- 拆驱动板 3BHB003154R0101 / GVC707AE01：先断 24V，松固定螺钉，垂直拔出背板
- 用扭矩扳手按对角顺序泄掉压装螺栓预紧力，取走旧 5SHX2645L0004
- 检查散热基面：划痕 > 0.05 mm 需重磨；残胶清理干净，重涂导热硅脂 0.1–0.2 mm
⚠️ 压接片针脚弯一根＝整片报废，别用手摸陶瓷面
阶段三：安装新模块（预计 40 分钟）
- 戴防静电手环取新片，核对 5SHX2645L0004 批次与驱动板固件匹配
- 按原厂交叉顺序拧压装螺栓，分 3 步加到目标夹紧力（典型 40 kN 左右，以手册为准）
- 装 3BHB003154R0101 + GVC707AE01，复刻旧板 DIP/跳线，光纤插到底
- 接 24V 驱动电源，不接主功率前提下点检 LED 与自检脉冲
