描述
产品详情

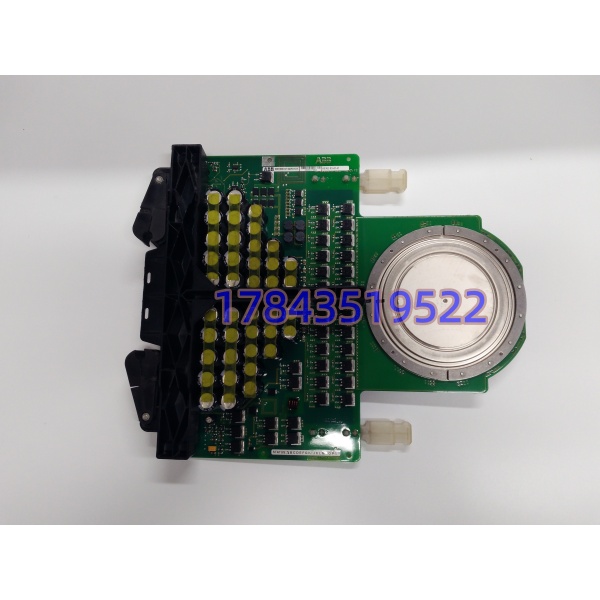

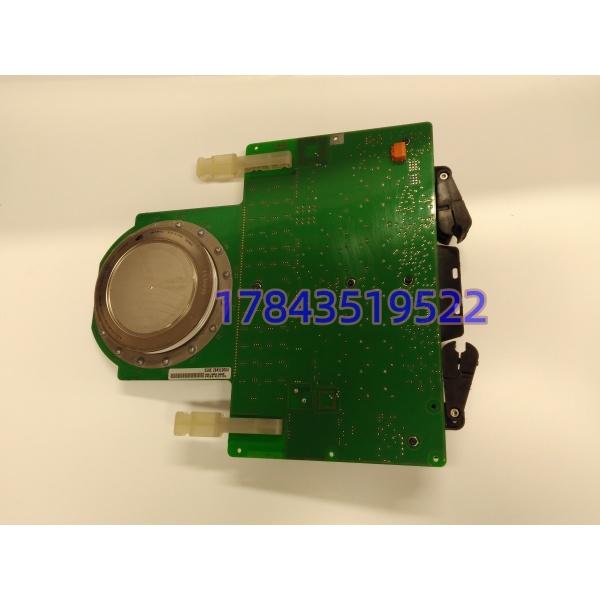

· 型号：5SHX2645L0004（功率芯体）、3BHB003154R0101（驱动接口单元）、5SXE03-0141（门极驱动板）、3BHB003149P104（驱动电源/子板）
· 品牌：ABB
· 系列：IGCT / ACS6000 中压传动功率单元组件
技术参数
- 器件类型：集成门极换流晶闸管（IGCT）+ 配套 GDU 组件
- 重复峰值反向电压（VRRM）：4500 V（典型值，依分级可能至 6000V）
- 平均通态电流（IT(AV)）：2600 A（Tc=85℃，180°导通）
- 浪涌通态电流（ITSM）：48 kA（10 ms，50 Hz）
- 最大关断电流（ITGQM）：≥ 2.6 kA（di/dt ≈ 1000~3000 A/μs）
- 通态压降（VT）：≤ 2.8 V（@ IT=2600A，典型 1.7~2.0V）
- 封装形式：Press-Pack 陶瓷外壳，平板式双面散热/水冷
- 推荐压接力：25–30 kN（接触面平面度 <30 μm）
- 门极驱动电压：+20 V / -20 V（关断电流脉冲 ≥660 A）
- 控制信号接口：光纤 RX/TX 隔离（适配 ABB DriveWindow）
- 工作结温（Tj）：-40°C 至 +125°C
- 符合标准：IEC 60747-9、IEC 61800-5-1、CE
产品介绍
从现场实测发现，ACS6000 传动柜在轧机重载启动时最容易挂掉的就是 IGCT 门极驱动配合——如果 5SHX2645L0004 的压接压力不均，结温会在 3 个月内漂移导致误触发。这组物料本质是 ABB 高压大功率传动的“心脏组件”，5SHX2645L0004 负责吃下 4.5kV/2.6kA 的换流冲击，而 3BHB003154R0101 与 5SXE03-0141 构成的驱动链负责在微秒级内完成硬关断并回传 Desat 保护信号。它不是通用备件，专用于替代老化或炸机的原厂功率单元，解决变频器报“IGCT Fault”后的整机瘫痪问题。
商业层面看，这套组件的交期痛点在于 3BHB003149P104 这类子板常随系统停产转入备件池（实际交期视库存波动在 1-3 工作日或需调拨）。采购时若只买功率芯体而不校准驱动板的门极触发参数，上线后大概率会报过流。其差异化在于 Press-Pack 无引线键合结构带来的失效短路模式（Fail-Safe），相比 IGBT 在短路时更易保护后端母线，但也因此对安装平整度和压力矩有近乎苛刻的要求（必须以原厂手册为准）。
替换与升级建议
- ✅ 直接替换：同批次 ABB 原厂 5SHX2645L0004（3BHL000389P0104）+ 3BHB003154R0101 + 5SXE03-0141 全套。零改动，直接按扭矩紧固，成本仅为停机损失的零头。
- ⚠️ 软件兼容（需改配置）：5SHX1960L0004 配 3BHL000390P0104 驱动板。电流等级降至 1960A，需修改参数组 54（IGCT Rating）并重新做门极波形匹配，改动约 2 工时，存在降容运行风险。
- ❌ 硬件不兼容：5SHY35L4510（4.5kV/2.8kA 非对称 IGCT）或普通 1700V IGBT 模块。封装尺寸（68mm vs 91mm 晶圆）、栅极驱动电压（+20/-20V vs +15V）及压接结构完全不同，强行改装会直接导致母线短路炸机。
