描述
产品详情

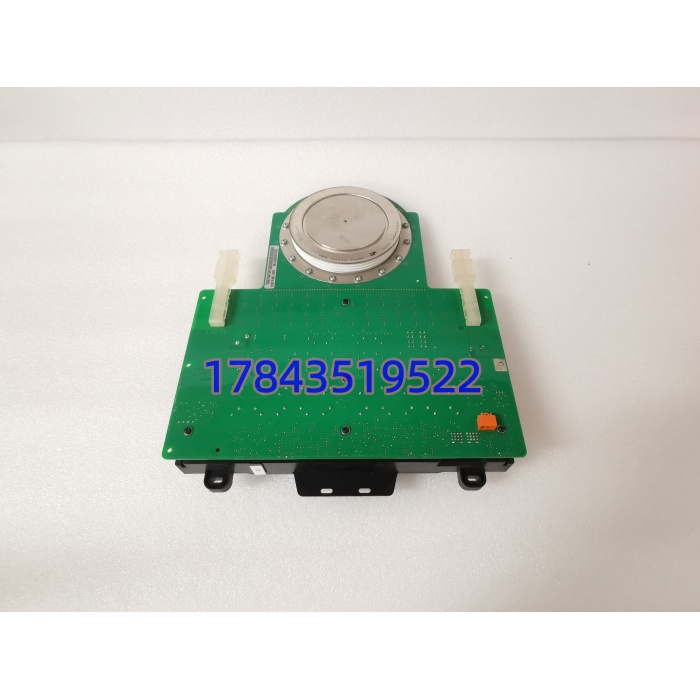

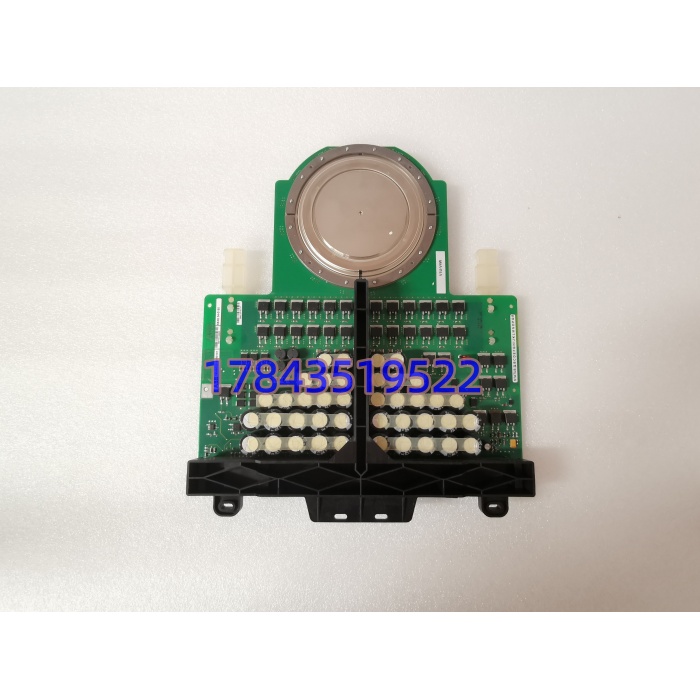

· 型号：5SHX2645L0004
· 品牌：ABB
· 系列：5SHX 高压 IGCT（ACS6000 / MEGADRIVE-LCI 功率相模块组件）
规格参数
| 参数项 | 典型值/说明 | 备注 |
|---|---|---|
| 器件类型 | RC-IGCT（反向导通集成门极换流晶闸管） | 晶圆内合自由二极管，不另并快恢二极管 |
| 元件型号 / 物料号 | 5SHX2645L0004 / 3BHL000389P0104 | 后者为相模块组件标签号，常含 IGCT+GDU+框架 |
| 重复阻断电压 | VDRM/VRRM 4500 V | 4.5 kV 级，配 3300–4160 V 机侧 ACS6000 |
| 平均通态电流 | IT(AV) 2600 A @Tc=85℃（180°半波）；连续工作常标 1850 A | 各渠道页口径不一，以原厂 Datasheet 为准 |
| 关断电流能力 | IGQM ≥ 2.6 kA，di/dt≈1000 A/μs | 硬驱动光纤隔离 GDU |
| 浪涌电流 | ITSM 40–48 kA（10 ms, 50 Hz） | — |
| 通态压降 | VTM ≤ 2.8 V @ 额定 | 91 mm 硅片，SPT 缓冲层 |
| 门极驱动 | +20 / -20 V，关断脉冲 ~660 A 数 μs，光纤隔离 ≥8 kVAC | 必须配 ABB 专用 GDU，勿用 IGBT 板驱 |
| 封装 | 陶瓷绝缘 Press-Pack，双面直接水冷 | 盘径约 70–90 mm，净重约 1.2–2.6 kg（渠道差异） |
| 压装要求 | 25–30 kN 均匀压紧，接触面平面度 <30 μm | 压力不够=热阻飘、局放炸；过压=陶瓷裂 |
| 结温 | -40~+125℃（Tj），冷却液入水 ≤40℃ | Rth(j-c) 约 0.008–0.025 K/W 每面 |
| dv/dt 耐受 | >5000 V/μs | NPC 桥臂换相尖峰 |
| 适用系统 | ACS1000 / ACS5000 / ACS6000 / HVDC Light / SVC 阀段 | 非 AC800M/800xA 控制件 |
| 标准 | IEC 60747-9 / IEC 61800-5-1 / CE | — |
| 生命周期 | ABB 原厂 EOL，NOS 尾货+拆机流通，防改激光印 | — |
产品介绍
从历史生命周期验证看，5SHX2645L0004 是 ABB 中压传动功率栈里“老但拆不得”的典型——ACS6000 在 2005–2018 年国内上了几百套（轧机、竖井提升、电厂引风机、LNG 压缩机），逆变桥每相臂 2–4 片同型号 IGCT 串联/并联，原厂 EOL 后新货断流，但整机寿命还有 10–15 年。它值钱不在参数表，在 Press-Pack 失效模式是短路（fail-safe），三电平钳位下不会像 IGBT 那样开路让电机失控；可一旦它短路炸了，连带水冷铜排、均压 RC、GDU 光纤头一起陪葬。
严格来说，3BHL000389P0104 在 ABB 物料树里是“IGCT 相模块组件”的标签号，单买 5SHX2645L0004 裸片现场也能压，但必须同步核：同批次 GDU 固件是否认这颗片子的 Vt 曲线、旧夹紧框架的碟簧力矩是否衰减、水冷面氧化层是否刮净。TCO 算下来，主力产线 ACS6000 按每相臂备 1 片 NOS（整机备 3–4 片）做 buffer，比停一台轧机 8 小时（百万级）划算两个数量级。别把市面标“IGBT 1700V/600A”的页当同源——那是把 5SHX 系列误写成 IGBT 的 SEO 垃圾，压根不是同物。
应用场景与库存策略
中压传动 IGCT 坏起来不讲价：不是降额，是桥臂短路弧光、水系统报警、ACS6000 报“IGCT Fault”锁定，整机跳闸。5SHX2645L0004 归 ABC 里的 A 类极致——单价万级、十年可能不坏但坏一次全线停。
- 冶金热连轧主传动 （每柜 12–24 片 IGCT）：非它不可（NPC 桥臂原生器件）；建议按“每相臂 1 片 NOS 冷备 + 整机共享 1 片”备，主力产线双柜互备。
- 矿山竖井提升机 / 电厂引风机变频：可用拆机整新件降级；建议区域三矿/三厂共享 1 片，不单列单机。
- 老 延寿项目：Last-time-buy 已过，按装机量×1.2 吃 NOS，且必须连同 GDU（GDC806A 类）和原厂压装扭矩扳手规程一起备，别只买片子。
- 沿海/高湿环境：Press-Pack 铜面封防锈油+干燥柜恒湿存放，拆封后 72 h 内必须压装完，否则水冷面氧化热阻翻倍。
- ROI 口径：单片 NOS 1.5–3.0 万（视年份），停一台轧机 1 小时损失 80–150 万，囤一片回收比 1:30 以上。
真实案例：某不锈钢热轧 2023 年夜班，F2 机架 报 A 相下桥 IGCT Fault，开柜发现 5SHX2645L0004 陶瓷面沿边爬电碳化，连带 RC 吸收电阻烧断。仪控员翻库只有一片标 5SHX2645L0003（老后缀）的 NOS，压装后 GDU 报“Vt mismatch”不敢解锁。连夜从鞍山同行调一片 5SHX2645L0004 同批次 NOS，到货按 ABB 规程 28 kN 压装、水冷面刮至 Ra0.8、均压 RC 全换、GDU 光纤重校，停机 6 小时恢复。事后该厂把“同型号+同后缀+同 GDU 代+年度压装扭矩复核”写进备件规范，并把旧片送 ABB 服务做失效分析而非直接报废。
