产品详情

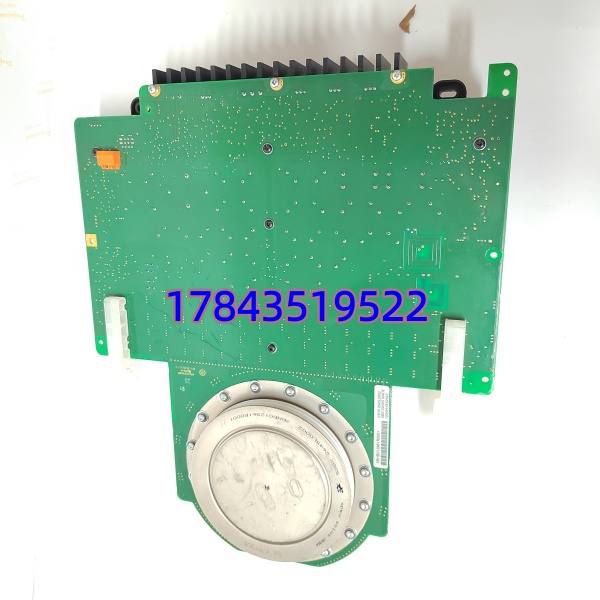

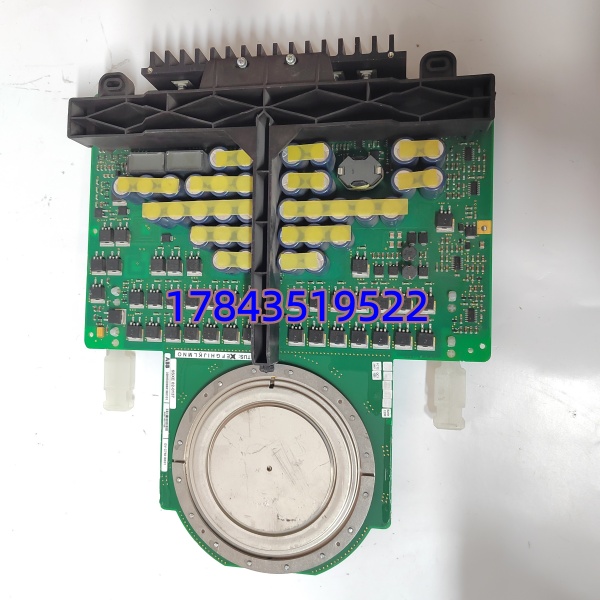

· 型号：5SHX2645L0002（IGCT）+ GVC750BE01（Gate Driver Unit，含 3BHB012961R0001 + 3BHE009681R0101）
· 品牌：ABB Switzerland Ltd. — Semiconductor & Drives Division
· 系列：ABB HiPak IGCT for ACS6000 / PCS6000 Medium Voltage Drives & HVDC Light
技术参数
| 参数项 | 规格值（5SHX2645L0002 + GVC750BE01 典型，以 ABB Datasheet DS 5SHX2645L0002 为准） |
|---|---|
| IGCT 型号 | 5SHX2645L0002（HiPak Press-Pack IGCT，非模块带引线，需压装于功率单元散热夹件） |
| 反向阻断电压 V~DRM~ | 4500 V（典型，部分文档 4000V–4500V 依具体 suffix，以铭牌为准） |
| 通态电流 I~T(RMS)~ | ~4000 A (@ Tc=85℃, 正弦半波)，I~T(AV)~ ≈ 1800 A |
| 通态压降 V~TM~ | 典型 2.8–3.2 V (@ rated current, 25℃) |
| 门极驱动单元 | GVC750BE01 — 含光纤接收板(3BHE009681R0101)、驱动逻辑/保护板(3BHB012961R0001)、门极电阻/阻尼网络 |
| 触发方式 | 光纤输入（ABB 专用协议波长 660nm/850nm 依驱动版本），典型 turn-on < 1 μs |
| 保护功能 | 欠压监控、desat 检测、门极开路检测、温度间接监测(via NTC/散热水温) |
| 冷却方式 | 双面水冷或强风冷铝散热器（压装式，依柜型——ACS6000 通常水冷） |
| 压装力 | 典型 45–70 kN（依 ABB Mounting Instruction，必须用扭矩扳手按指定顺序紧固，过力裂片不过力接触热阻大） |
| 工作结温 T~j~ | -40℃ ～ +125℃（运行），-40℃ ～ +150℃（存储/短时峰值） |
| 配套散件 | 压力碟簧组件、绝缘套筒、均压阻尼 RC 吸收板（通常在功率单元 PCB 上，非 IGCT 本体附带） |
| 认证 | UL、符合 IEC 60747-1 / IEC 60146 晶闸管/IGCT 标准 |
| MTBF（参考） | >100,000 h @ 额定条件（ABB 功率半导体典型值，依冷却水质/温度） |
产品介绍
ACS6000 柜报”IGCT n Fault”或传动解锁瞬间跳”DC Link Overcurrent”但吸收电容与直流母排 OK？先测对应 IGCT 门极环路（光纤收发光、驱动板 OK LED）排除驱动故障——若驱动板 LED 报 Gate Fail 且换至邻臂 IGCT 故障跟随驱动板则可排除 IGCT 本体。确为 IGCT 失效（阻值异常或耐压降为零）需整套更换：拆旧压装单元→清理散热夹件→新 IGCT 居中放置→换新碟簧/绝缘件→按 ABB 指定力矩分步对角紧固→装回 GVC750BE01 驱动连线→做光纤环路测试与轻载点检。某个热轧机项目里旧 IGCT 运行 12 年后漏电流增大触发误报警，整套换后至今 5 年无异常。
商务提醒：5SHX2645L0002 + 属大型功率器件，新件 ABB 仍有限供货（交期 12–26 周），市面 NOS/测试良品流通要求静态 V~DRM~ 阻断测试 + 门极触发测试（需专用 IGCT 测试台或原厂服务），只量二极管特性不够——暗病常在高压阻断时软击穿。不足要坦白：它是 ACS6000/PCS6000 专用，不能用普通晶闸管模块或 IGCT 其他后缀（电压/电流级不同）随意替；拆装属高压高危作业必须由持证电气/传动技师执行并遵守 Lockout-Tagout。
替换与升级建议
✅ 直接替换
- ：完全兼容，建议整套（IGCT + 驱动单元散件）同批更换——驱动板 EEPROM 存序列/校准数据，混用极老驱动板虽能跑但保护阈值可能有微差。
- ：可只换驱动板组件（3BHB012961R0001+3BHE009681R0101），IGCT 本体保留（经高压阻断抽检确认 OK）。
⚠️ 需确认版本/机械兼容（改动极小）
- 5SHX2645L000x 不同后缀（如 5SHX2645L0001 vs 0002）：通常电压/电流级相同可互插，但门极电荷 Q~G~ 与存储时间微差——ABB 允许向上兼容但建议核对驱动板 固件是否支持（通常支持），换后做一次空载光纤环路与低压点检。
- ：物理安装兼容但光纤定义/保护参数不同，不推荐混用不升级，整驱动单元需同步升 。
❌ 硬件不兼容
- 普通晶闸模块（平板/模块封装）、IGBT 模块——IGCT 压装式、门极驱动完全不同，物理与电气均不可替。
- ABB 其他系列 IGCT（5SHX 06 等 6500V 级）——电压等级不同，插不进同散热夹件且驱动不匹配。
若无 5SHX2645L0002 现货，短期应急极低概率是”暂用其他 IGCT”——压装器件无引脚插拔替补，只能等货或评估整功率单元（Arm Assembly）更换（成本极高）。驱动板单独坏可先换 组件。
常见问题解答 (FAQ)
完整功能是 IGCT(5SHX2645L0002) + 门极驱动单元 （内含 3BHB012961R0001 驱动逻辑板 + 3BHE009681R0101 光纤接口板 + 门极限流/阻尼元件）。建议整套订（IGCT + 散件包），除非确认仅驱动板故障可单订 3BHB012961R0001+3BHE009681R0101。
Q2：换 IGCT 要注意哪些安装要点？需要特殊工具吗？
必须：①清理散热夹件不留旧硅脂/微粒；②新 IGCT 居中对正（有定位销）；③换新压力碟簧/绝缘套筒（ABB 推荐每拆必换）；④按指定顺序分 3 步对角拧紧至 ABB 规定力矩（典型 45–70 kN 总压力，依安装手册扭矩值——用校准扭矩扳手！）；⑤重连门极柔性排线避免拉扯；⑥做完光纤环路与轻载测试再投全载。
互换法最可靠：把怀疑臂驱动板（含光纤接收小板）移到已知好臂——若故障跟驱动板=驱动坏；若故障留 IGCT 臂=IGCT 本体坏。也可量 IGCT 阳极-阴极静态电阻（需专用高压测试仪，禁用普通万用表兆欧档过高电压打坏器件）或请 ABB 服务中心做阻断测试。
不能。IGCT 门极电荷波形与保护 desat 阈值是 ABB 私有匹配设计， 只驱动指定 5SHX 系列 IGCT，混用其他厂/系列可能不触发或失去短路保护致炸毁。
Q5：交期与质保一般怎样？买到翻新的怎么验？
ABB 该系列仍有限供货全新（交期 12–26 周视地区/版本），代理全新 12 个月质保。NOS/测试良品流通——要求提供：①静态阻断电压测试报告（阶梯至额定 V~DRM~ 漏电流 < 标称）；②门极触发测试通过记录；③驱动板 EEPROM 读取无报警。IGCT 暗病多呈高压软击穿，无测试台勿轻易接受”外观好”。
