产品详情

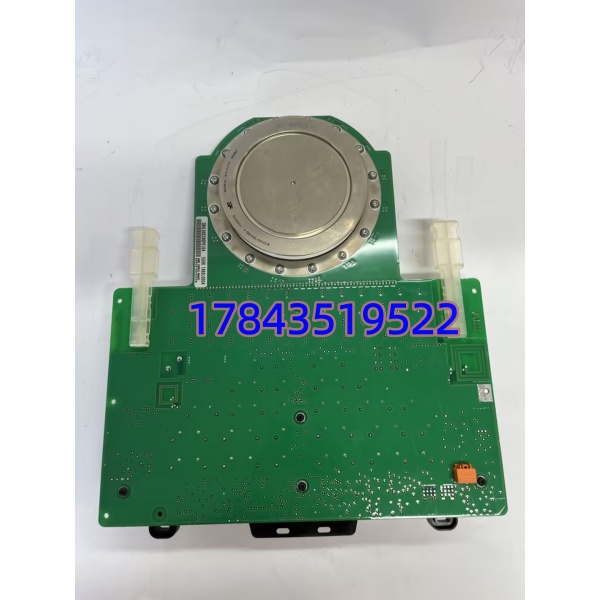

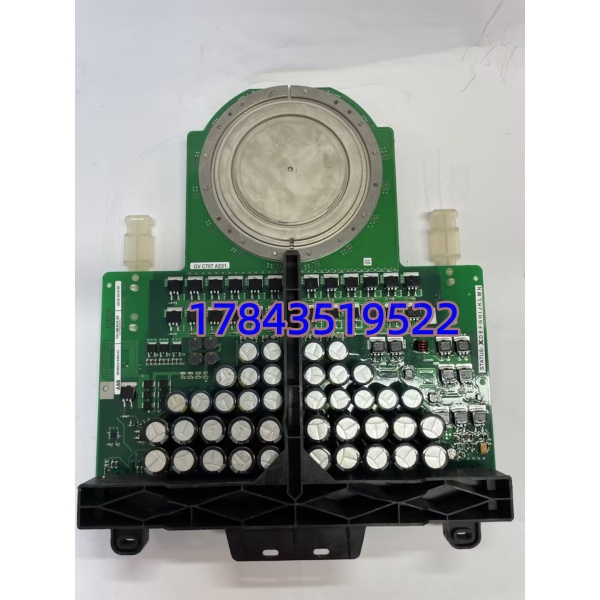

· 型号：5SHX1960L0004（ABB IGCT — 4.5kV class, typically used in ACS6000 Series 6-pulse / 12-pulse power stacks）
· 品牌：ABB（ABB Semiconductors / ABB Drives — High Power IGCT Technology）
· 系列：ABB IGCT (Integrated Gate-Commutated Thyristor) — 4500V / 4000A Class, Press-Pack Assembly Component
技术参数
| 参数项 | 规格说明 |
|---|---|
| ABB 物料号 | 5SHX1960L0004（IGCT, 4500V class, for ACS6000 / ACS5000 power section） |
| 器件类别 | 集成门极换流晶闸管（IGCT），压接式 Press-Pack（早期非对称 / 后期 Symmetric 依批次标注） |
| 重复断态电压 V_DRM | 4500 V（典型 tol. +100/-0 @25℃），瞬态 BOD ≈5200V |
| 可关断电流 I_TGQM | ≈4000 A @ Tc=25℃（壳温 70℃ 时降额 ≈2500–3000A 依散热与 anode reactor） |
| 通态电流 IT(RMS) | ≈1800–2200 A RMS（依 6-pulse 配置及负载循环） |
| 门极触发要求 | 由 ABB GDU-500 (3BHE043536R0001) 供峰值 ±50A 门极电流，脉宽 ≈2–5μs 前沿 <500ns |
| 开通 di/dt | >2000 A/μs（典型 3000–4000 A/μs 依阳极电抗器与 snubber 设计） |
| 关断 dV/dt | 受 snubber 电路限制，典型 1000–2000 V/μs |
| 封装形式 | 圆片陶瓷绝缘 Press-Pack，外径 ≈98–102 mm（依 sub-version），双面散热需夹紧力 40–70 kN（依装配手册） |
| 存储温度 | -40～+80℃（干燥惰性气氛，原防静电真空包未拆），忌裸露潮湿 |
| 配套元件 | 须配合指定阳极饱和电抗器（Saturable Reactor / Anode Coil）、RC snubber、门极驱动板 GDU-500、夹紧框架/散热片成套 |
| 适用传动柜 | ABB ACS6000 (ACS6010/6020)、ACS5000 中压传动功率单元（6-pulse 用 6 pcs / 12-pulse 用 12 pcs per bridge） |
| 替代/关联 IGCT | 5SHX1960L0020 / 5SHY35L4502（同电压级不同电流/封装年代）——物理尺寸与夹紧要求核对后常可互替（见替换板块） |
| 认证 | 符合 IEC 60747-1 / IEC 60747-6 (Thyristor/IGCT)，UL 认可（组件级） |
产品介绍
在某钢厂 CSP 线碰过——ACS6020 六脉动桥单臂 IGCT 击穿（对地拉弧痕迹可见陶瓷片边缘碳化），整柜直流链路跳闸。因同相上下桥臂各用一只 IGCT，缺一只整桥锁死不能运行。拆旧件（记夹紧螺栓力矩标记！）装新 IGCT 按原厂力矩分步对角拧紧、恢复阻尼吸收板、光纤对位——系统自检 PASS 约 20 分钟恢复轧制。严格来说 IGCT 是功率栈”心脏”，但它不能单独判断好坏——需配合 GDU-500 驱动波形、阳极电抗器、snubber 电容综合查。ACS6000 这类中压传动一套柜通常 6 或 12 只同型号 IGCT，建议按 A 类关键备件每柜至少留 1 件冷备（或 N+1 跨柜共用 Buffer Stock)，因 IGCT 意外过压击穿虽低概率但停机损失极大。
从采购视角讲 5SHX1960L0004 属 ABB 高压半导体停产渐转 NOS 渠道，全新原封极少见多为库存多年 NOS（真空包未拆）和经特性抽检拆机。它的 TCO 考量是：新 IGCT 单片价数万元 VS 产线每小时停机损失数十万起——备一件绝不浪费。我们出库只发原厂真空防静电包装未拆或经 ABB 特性曲线比对（V_DRM 抽检、门极电阻）合格拆机，附简版测试记录——收到严格按 ABB Clamping Torque Manual分步对角拧紧（典型 40–70kN 依夹具备件号），禁止一把风炮打到底，压接力不均会致局部过热最终失效。
替换与升级建议
✅ 直接替换（同功率栈原位兼容）
- 5SHX1960L0004 不同生产批次 / HW Rev（含后期对称 IGCT 同封装）→ 完全兼容插入原 ACS6000 功率单元夹紧框架，GDU-500 驱动参数无需改（门极需求一致）。注意旧夹紧螺栓力矩标记及均压阻尼板厚度不可随意增减。
- 5SHX1960L0020 / 5SHY35L4502（4500V IGCT 系列，物理直径与压接面同代）→ 多数 ACS6000 功率栈可原位替（ABB 曾发布 Cross-Reference Note 确认可互换），但须核对：① 夹紧框架适用（通常同代 Press-Pack 夹具通用）② GDU-500 门极脉冲宽度/幅度在原规格覆盖范围内（是）③ 阻尼/snubber 值不需改（通常同）。优先同型号 5SHX1960L0004 备货，缺货经确认可用关联号替。
⚠️ 需确认夹紧框架/年代
- 早期 初代 IGCT（1998–2002 首批 5SGF 前缀）→ 封装高度与夹紧螺栓间距微调，直接插可能需换 spacer/shim 或确认夹具版本兼容——购前提供旧 IGCT 标签正反面照片+功率单元类型（如 PU-6P-4500）我们帮核对。
- GTO（门极关断晶闸ristor）替 IGCT → 严禁，触发机理不同、驱动板不兼容、关断失败必炸。
❌ 硬件不兼容 / 严禁混用
- ABB IGBT 模块（如 5SNA 系列）/ 二极管 → 完全不同封装与电路角色，不能替 IGCT。
- 若无 5SHX1960L0004 现货：确认关联可替型号（5SHX1960L0020 等 NOS）或向 ABB 中压服务部询整机功率单元交换方案——IGCT 属关键停产渐转件渠道稀缺，建议 Last-Time-Buy 扫货若装置再运行 >5 年。
