产品详情

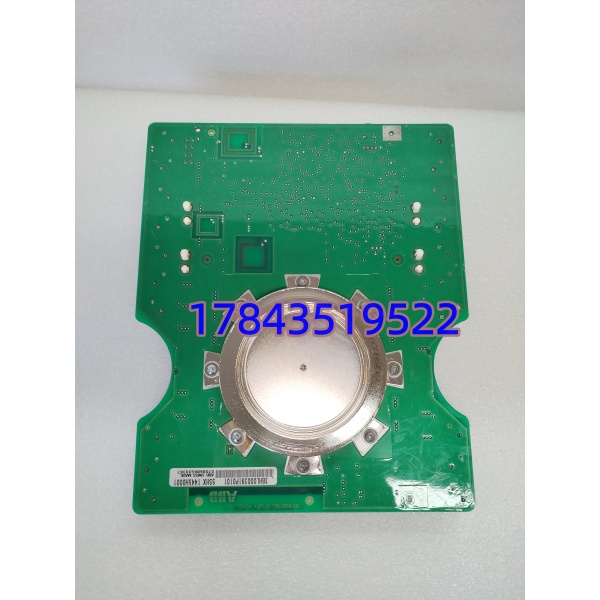

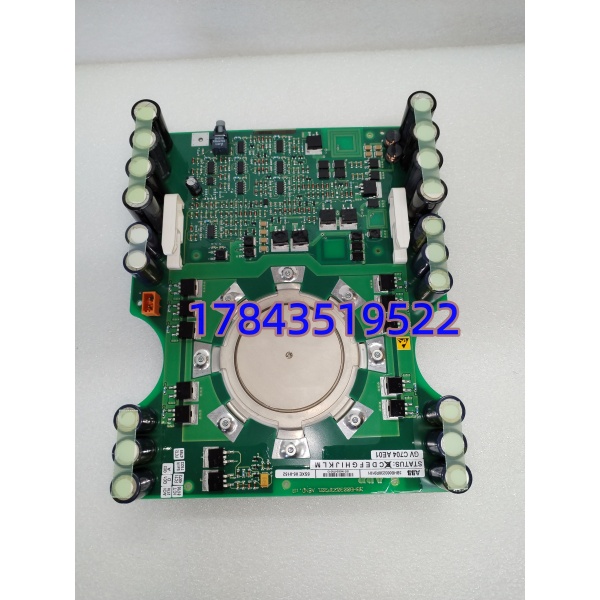

· 型号：5SHX1445H0001（ABB Semiconductor Order Code — 5SHX Series Press-Pack Thyristor or Diode，具体等价 5SDFxxx 参考原工程 BOM）
· 品牌：ABB Switzerland Ltd.（Power Grids / Motion — High Power Semiconductors, Lenzburg）
· 系列：ABB HiPak™ / 5SHX / 5SDF — High Power Press-Pack Thyristors & Free-Wheeling Diodes
技术参数
| 项目 | 规格说明（综合 ABB 5SHX/5SDF Press-Pack Thyristor/Diode 典型值，以原工程 BOM + 实物激光打标为准 — 采购前须核对完整等价号如 5SDF10H4502 等） |
|---|---|
| 完整物料号 | 5SHX1445H0001（ABB 旧格式 Semiconductor Code，常 1:1 cross-ref 到 5SDFxxxx 新编号——以 Valve Design BOM 为准） |
| 器件类型 | Phase-Control Thyristor (SCR) 或 Free-Wheeling Diode (FWD) —— 依原功率单元 BOM 确认（二者外观相同不可目测分辨！） |
| 重复关断电压 VDRM/VRRM | 典型 4500 V / 5200 V / 6500 V（依具体 variant — ACS1000 常用 4.5kV 级, HVDC 用 6kV+ 级） |
| 通态平均电流 IT(AV) | 典型 1200 A ～ 3000 A @ Tc=85℃（依具体 5SDF 等价号——常见 5SDF10H4502 ≈1400A, 5SDF20H6002 ≈2000A） |
| 浪涌电流 Itsm | 10 ms half-sine 典型 20～40 kA（依器件尺寸） |
| 触发电流 IGT / 触发电压 VGT | IGT 典型 200～500 mA，VGT ≤3 V（Thyristor 版；Diode 无门极） |
| 封装形式 | Ceramic-metal Press-Pack ( hockey-puck / flat pack )，直径通常 100 mm / 125 mm / 150 mm（依 variant——常见 100mm 或 125mm 圆盘） |
| 冷却方式 | 双面水冷（Water-cooled heatsink 夹紧）或风冷（依阀塔设计），要求均匀压力 12～20 kN ±10% 依 datasheet |
| 门极端子 | 柔性引线或 M6 螺柱（Thyristor），Diode 无门极引脚 |
| 贮存要求 | 原防静电/防震包装，避免陶瓷面受力；保存湿度 <60% RH，温度 -40～+80℃ |
| 测试文件 | 原厂或授权实验室提供 Type Test Certificate / Warranty Sheet（含 Vt, Vrrm, dynamic param 抽样），二手件无法提供原厂测报 |
| 安装要求 | 需扭矩扳按 ABB Valve Assembly Manual分步均压夹紧——压力不足会致局部过热炸管，过压致陶瓷破裂 |
| 生命周期 | 部分老 5SHX 编号转 5SDF 新编号仍在有限生产；极老版 EOL 仅 NOS / 回收测好流转 |
| ⚠️ 关键提示 | 5SHX1445H0001 必须核对原阀塔 BOM 中等价 5SDF 新编号及器件类型(Thyristor vs Diode)——外观相同功能不同不可混！提供功率单元铭牌照或原 BOM 截图二次确认 |
产品介绍
某个冶金厂 ACS1000 功率柜春检做均压电阻测温发现一只 5SHX 族晶闸管壳温偏高 8℃，追进去是上一回检修夹紧力未达 ABB 手册要求致接触热阻增大——重新按扭矩分步施压后正常，但提醒我们这类 Press-Pack 器件”装对压力比型号对更重要”。（严格来说 Thyristor 与 Free-Wheeling Diode 外观完全一致——如果 BOM 写 5SHX1445H0001 但未注明 SCR/FWD，必须查原工程设计是哪种，买错插上阀塔无法区分直到上电炸管。）它是中压变频/HVDC 阀塔心脏，单价高但停机损失更高，建议按阀塔同型号每类 Thyristor & Diode 各留 N+1 冗余或按完整阀塔级备整层（视资产重要性），尤其早期停产号趁 NOS 还有流通赶紧锁。
从采购看：ABB 半导体新件可依等价 5SDF 编号订（交期 8～16 周典型），老 5SHX 号靠 NOS 或认证测好拆机（要求原厂激光打标清晰＋提供对应 Datasheet 参数页）。我们出仓核对：①完整等价 5SDF 新编号交叉确认 ②激光打标批次可读 ③提供 ABB 原厂或等效型式试验摘要（新件）/ 二手件高压阻断抽检报告。绝不卖无标打磨件——Press-Pack 一旦翻新打磨破坏陶瓷密封当场报废。
替换与升级建议
✅ 直接替换（同 5SHX 号 或 确认等价 5SDF 新编号）
5SHX1445H0001 ↔ 确认等价 5SDFxxxx（ABB Cross-Ref Document 可查）→ 物理尺寸/电压/电流等级一致可直换。拆旧装新须按 Valve Assembly Manual 重新施加规定夹紧力（分步对角扭矩至指定值，典型 12～20 kN 依 disk Ø），做完水压/气压检漏及触发测试。工作量 ≈阀塔单侧 2～4h（含泄压、拆夹、重装、复压）。
⚠️ 注意：不可 Thyristor ↔ Diode 混替
同外观 Press-Pack —— 若原 BOM 此位是 SCR(Thyristor) 绝不能买 FWD(Diode) 替（反之亦然），上电即故障。必须核对原工程设计标注器件类型 + 电压/电流等级。
❌ 硬件不兼容
IGBT 模块(Eupec/Infineon Eupec etc)、ABB S800 I/O、RX3i CPU 完全不互通；不同直径(100mm vs 125mm) Press-Pack 不能替（夹紧具不同）。
