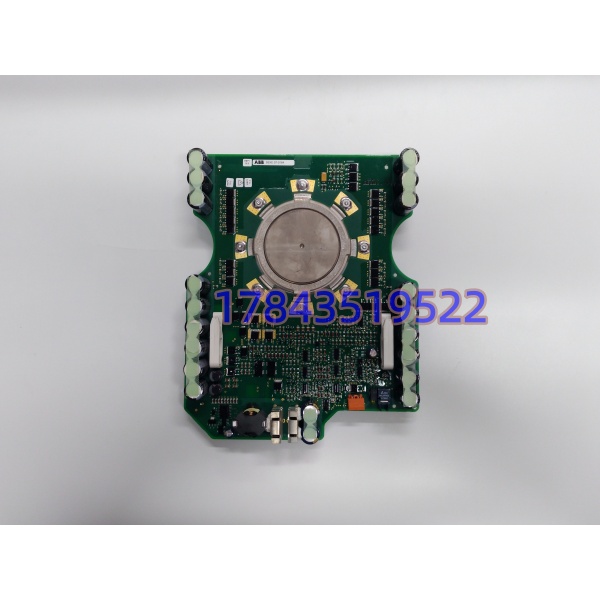

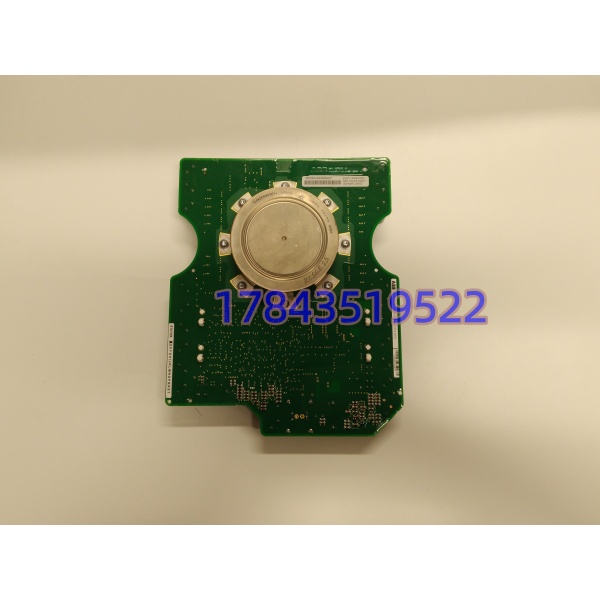

ABB 5SHX1060H0003 | IGCT反向导通晶闸管

描述

产品详情

· 型号：5SHX1060H0003 / 3BHB020538R0001 / 3BHE024415R0101 / GVC714A101
· 品牌：ABB
· 系列：5SHX Series

技术参数

产品介绍

在某个风电场技改项目里碰到过，客户为了省成本想用国产IGCT替换，结果运行不到半年，模块炸了三个，连带驱动板一起报废。5SHX1060H0003 这种级别的器件，拼的不是参数表上的数字，而是硅片内部的载流子寿命控制和压接工艺的长期可靠性。它本质上是把晶闸管的高耐压、大电流和GTO的可关断能力揉在一起，在MMC拓扑里，开关频率虽然只有几百赫兹，但每次关断承受的di/dt都是几百安培每微秒，普通器件根本扛不住这种应力。

严格来说，它只在固件与驱动板完全匹配时才安全。GVC714A101 驱动板不是随便找个光耦驱动就能代换的，它的有源钳位电路和di/dt反馈回路是专门针对5SHX1060H0003的开关特性调校的。现在市面上流通的很多是拆机件或者翻新件，外观看着新，其实硅片已经经历过多次热循环，内部键合线可能已经疲劳。采购时务必要求供应商提供原厂出厂测试报告，别光看“全新原装”四个字，那在工控圈里是最不值钱的承诺。

替换与升级建议

• ✅ 直接替换：5SHX1060H0003 (3BHB020538R0001)。同型号不同批次可直接更换，但必须确认驱动板型号一致，严禁混用GVC714与GVC736系列驱动板。
• ⚠️ 软件兼容（需改配置）：5SHX1060H0001 / 5SHX1060H0010。电气参数接近，但门极驱动阈值可能不同，上电前必须修改变频器参数中的“IGCT类型”选项，并重新做门极驱动测试，否则可能误触发或关断失败。
• ❌ 硬件不兼容：5SHY3545L0010 / 5SHY4045L0006。虽然同属IGCT家族，但5SHY系列是逆导型（Reverse Conducting）但非集成二极管，封装和驱动逻辑完全不同，强行安装会导致背板短路或控制逻辑失效，请勿尝试。

常见问题解答

Q1：这玩意能直接换吗？我手头只有 3BHE024415R0101。
A： 可以。3BHE024415R0101 是 5SHX1060H0003 的物料号，3BHB020538R0001 是另一个关联订货号，GVC714A101 是配套驱动板号。这四个号指向同一套功率单元，硬件完全通用。但换之前务必核对驱动板上的版本号，差一个后缀都可能意味着驱动参数不同。

Q2：坏了怎么办？这板子修得好吗？
A： IGCT模块是压接封装，绝对不建议现场拆解维修。内部硅片、门极驱动单元、反并联二极管都是压接在一起的，一旦拆开，绝缘性能和压力分布就全毁了，装回去就是定时炸弹。直接换备件是唯一安全选项。我们提供的都是原厂库存，带出厂测试报告，别碰那些“翻新件”。

Q3：报“门极驱动故障”但量了驱动板没坏，是不是模块问题？
A： 大概率是。IGCT的门极回路阻抗非常关键，如果模块内部门极引线断裂或者硅片局部短路，驱动板会检测到异常电流或电压并报警。先断电，用万用表量模块门极端子间的电阻，正常应该在几十欧姆范围，如果开路或短路，那就是模块内部损坏，别犹豫，直接换。

Q4：现货还有吗？急用，下周要并网。
A： 目前仓库有 4 片现货，顺丰包邮，太原地区明天到。IGCT这类停产备件，库存只会越来越少，现在不买，下次可能要等6-8个月从欧洲调货。如果是并网节点，建议多备1片，别赌物流和海关。

Q5：能不能用国产替代品？
A： 除非你愿意承担风机脱网或变频器炸机的风险，否则不要换。国产IGCT在通态压降、开关损耗和长期可靠性上，和ABB 5SHX系列还有代差。省几万块钱买块模块，万一并网后出故障，电网考核罚款加停机损失，够买十块原厂件了。
