产品详情

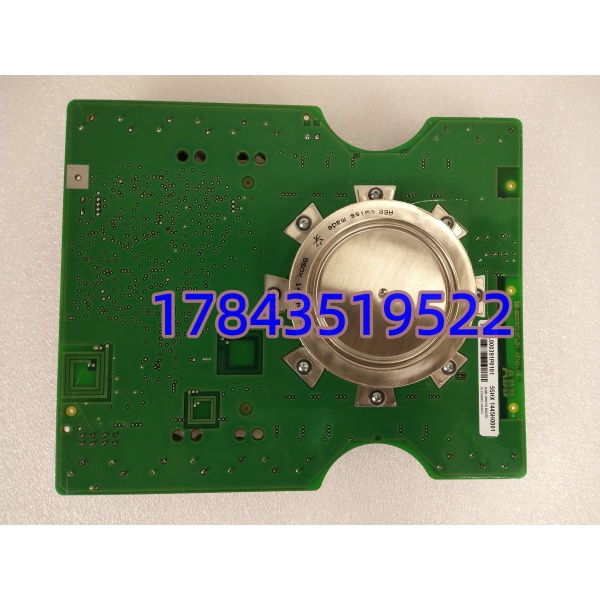

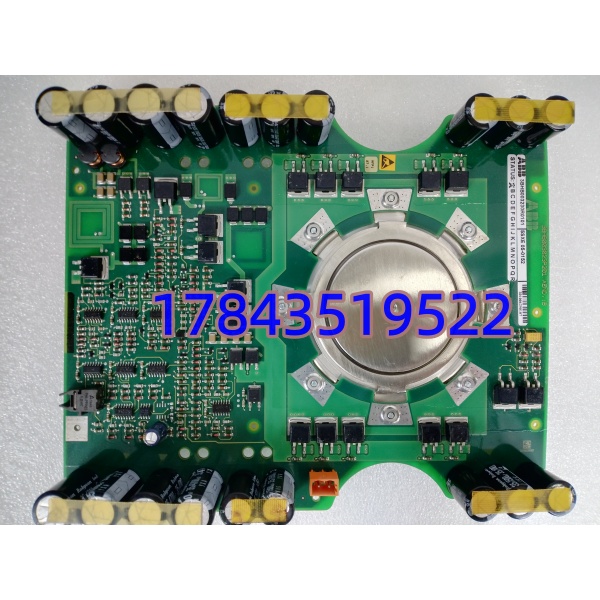

· 型号：5SGX1445H0001（IGCT Gate Drive Unit / Gate Unit for 5SHY IGCT）
· 品牌：ABB Ltd.（ABB Drives / Semiconductor & Power Electronics，瑞士/德国产线）
· 系列：ABB ACS6000 / ACS5000 Medium Voltage Drive — IGCT (Integrated Gate-Commutated Thyristor) Gate Drive Assembly
技术参数
- 制造商：ABB Power Semiconductors / ABB Drives
- ABB 物料号：5SGX1445H0001（部分标签印 5SGX1445H0001 或简写 GDU for 5SHYxx 系列 IGCT）
- 配套功率器件：ABB 5SHY 系列 IGCT（如 5SHY 4045L0003 / 5SHY 35L4510 等 asymmetrical IGCT），严格来说 GDU 与 IGCT 型号有匹配关系——同代 IGCT 通常配指定 GDU P/N，混用可能导致门极脉冲宽度/负压不匹配引发误触发或 IGCT 损坏
- 适用设备：ABB ACS6000（ACS6000-S/CDM、ACS6000-AMC）、ACS5000 中压变频器功率单元柜
- 模块类型：IGCT 门极驱动单元（Gate Drive Unit），含光纤接收器、门极电荷泵、负压保持电路、desaturation 检测与本地保护逻辑
- 控制电源：由传动控制电源单元（SDCS-PIN-4x 或 RDCU 背板）供 +24 VDC（典型 0.5–1.5 A 依开关频率）
- 光纤接口：接收 NAMC / AMC 板 SDCS 光纤发送端（SERCOS 或专有脉冲编码），部分版本含状态回传光纤（Fiber Feedback / Heartbeat）
- 保护功能：IGCT desaturation (desat) 检测、di/dt 监控、门极欠压锁定 (UVLO)、温度告警（经 NTC 或 PT100 接 IGCT 散热器）
- 状态指示：正面 LED（PWR / OK / FAULT / Fiber Link 等，依硬件步进 Rev）
- 涂层：多数 -H0001 后缀版带 Conformal Coating（防湿防腐，适合矿山/冶金高湿粉尘区）
- 安装：固定于 IGCT 散热器侧专用 GDU 卡槽或 DIN 导轨附铜排接地，光纤须用 ABB 指定 POF/HCS 跳线（通常 980μm 芯径 HCS），接头为 SMA 或 ABB 专用陶瓷插芯
- 工作环境：0℃～+55℃（柜内，IGCT 散热器旁局部温升需核算），5%–95% RH 非冷凝，IP20 柜内（GDU 本身）
- 认证：CE、cULus（部分批次），符合 IEC 61800-5-1
- 停产状态：早期 5SGX1445H0001 进入 Legacy/EOL（ABB 对 ACS6000 部分 GDU 限供），新造基本断线，市面为 NOS（库存余料）或专业翻新版（清洁+光纤自环脉冲测试+IGCT 模拟负载校验）
产品介绍
现场实测发现，ACS6000 报”IGCT Gate Fault”或”Desat”但 IGCT 本体阻值正常时，八成是 5SGX1445H0001 光纤接收器老化或门极电荷泵电容衰减——某个铁矿粗破辊压机传动柜因柜顶冷却风机漏油蒸气附着 GDU 光纤接头，衰减超限导致间歇性 Gate Fault，清洁接头并重插 GDU 后恢复。这单元是 IGCT 能否安全开关的”神经末梢”：NAMC 主控发一个光纤脉冲，GDU 把它变成数 kA 门极开通电流和 -15V～-20V 关断负压保持，同时盯着 desat 信号——它挂掉要么误报故障跳车要么（极罕见若 desat 失效）IGCT 直通炸毁。后者损失六到七位数起跳，所以 GDU 虽不像功率管显眼却是关键安规件。
采购端三个硬约束。第一，严格来说 GDU 与 IGCT 型号须匹配（5SGX1445H0001 通常配特定代次 5SHY IGCT，如 4500V/4000A 或 6500V 系列），若你柜内 IGCT 是 5SHY4045L0003 之类须确认原 BOM 中 GDU P/N 正是 5SGX1445H0001——换错 GDU 可能门极脉宽/负压不符致 IGCT 应力异常。第二，ABB 已对早期 GDU 限供，要求卖家提供：①完整序列号+PCB Rev 标签照 ②光纤自环测试通过（Link LED 亮、无 Fault 上电态）或带 IGCT 模拟负载的脉冲校验说明 ③确认配套 IGCT 型号与你柜内一致。第三，按 ABC 分类属 A+ 类（无冗余、炸管连锁损失极大），建议按功率单元数量 N 备 N+1 块冷备或至少保有一台经标定的轮换件；新项目选型已转向 ACS5800/ACS5000 新代平台，存量维持靠战略囤货。
替换与升级建议
✅ 直接替换
- 5SGX1445H0001 ←→ 同期或后期硬件步进 Rev B/C（标签仍含 5SGX1445H0001 或等价 GDU P/N for same IGCT family），物理安装位、光纤接口、门极端子、背板电源引脚兼容，直接原位替换。上电后用 DriveWindow 或 RDCU 面板确认无 “Gate Fault”/”Desat”，光纤 Link 灯常绿。若功率柜含多只 IGCT 建议同批 GDU 同代次（避免罕见握手差异）。
- 注意：部分 retrofit 包将 GDU 升级为新代 5SGXxx 新编号——仅当 ABB 出具正式兼容性公告且你的 NAMC 固件支持才可跨代替入，否则锁定原 P/N。
⚠️ 软件兼容（需改系统架构）
- 不同 IGCT 代次对应的 GDU（如 5SGX1445H0002 配新代 5SHY 系列）——物理安装可能近似但门极参数（开通电荷 Qg、关断负压 -15V vs -20V、desat 阈值）不同，不可直接替入异代 IGCT 槽位，会引发保护误动或 IGCT 应力超标。仅整柜 IGCT+GDU 同步升级时按 ABB 服务包执行。
- 升级 ACS5000/ACS5800 新代功率单元 — 全套换 IGCT+GDU+光纤重布，属系统级改造。
❌ 硬件不兼容
- ABB 传动 NAMC / NIOC / SDCS-CON 板、ABB S200/S500 I/O 模块 ——完全不同的设备层级，GDU 不能插入
