产品详情

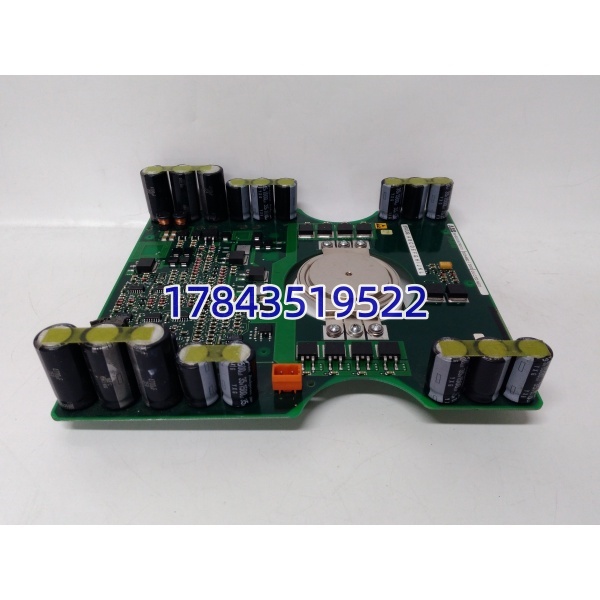

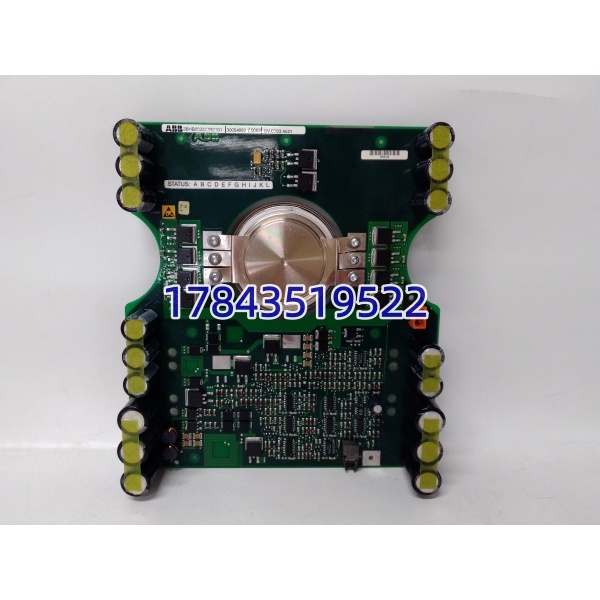

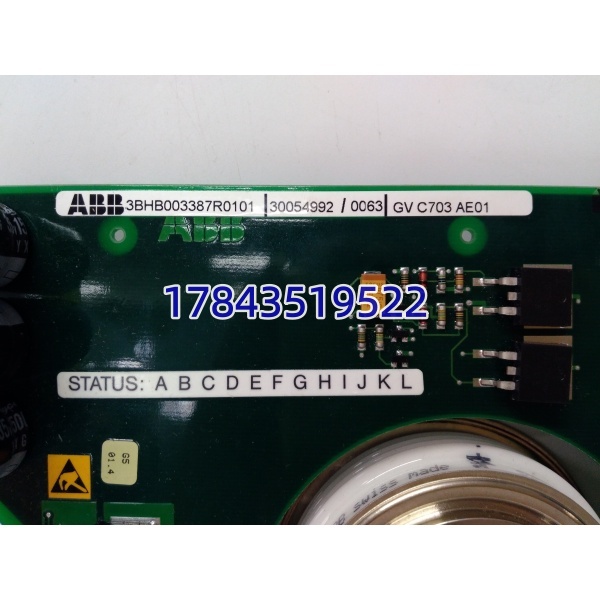

· 型号：GVC703AE01（Gate Control Board），配套 IGCT 元件 5SHX08F4502，物料参照 5BHB003387R0101 / 5SXE05-0151
· 品牌：ABB
· 系列：ACS 6000 / PCS 6000 中压传动 IGCT Gate Unit Assembly
规格参数
- 组件性质：IGCT 门极驱动控制单元（Gate Unit），含 GVC703AE01 驱动板 + 5SXE05-0151 接口/适配板（成套）
- 适配功率器件：ABB IGCT 压装管 5SHX08F4502（4500V / 4000A typ.，需核对 datasheet 具体批次）
- 适用传动柜：ACS 6000（ACS 6010/6020 等）、PCS 6000 中压变频柜，插装于功率单元 Phase Leg 门极槽
- 控制信号接口：光纤 RX/TX 与 CMU（Converter Management Unit）或 EU 主控通讯，传输触发脉冲与状态反馈
- 保护功能：门极欠压/过压监测、IGCT 结温估算输入（通过 NTC/PT100 或柜内测温）、desaturation 检测、硬件 watchdog
- 供电要求：由相单元 DC/DC 模块供 ±15V / ±24V（典型），功耗 ≈ 15–25W/单元（依 datasheet）
- 隔离耐压：门极-低压侧光耦/光纤隔离 ≥ 4kV（脉冲测试），满足中压安全间距
- 安装形式：插入式，固定在 IGCT 压装单元旁或门极驱动抽屉，通过短排线/插座连 IGCT 门极端子
- 前面板指示：LED 状态（Ready / Fault / Temp Warn），部分版本带 Test 按钮
- 工作环境：0～+55℃（传动柜内强制风冷或水冷环境），湿度 ≤95% RH 无凝露
- 存储温度：-40～+85℃
- 认证：符合 IEC 61800-5-1/ UL / CE（作为 ABB 原厂传动组件）
- 配套需核：IGCT 压紧力（压装扭矩依厂家规范）、冷却介质温度、相单元 DC/DC 电源模块型号
产品介绍
这套是 ABB 中压传动里 IGCT 的”神经末梢”——GVC703AE01 门极板配合 5SXE05-0151 接口板，接收主控 CMU 来的光纤触发命令，给 5SHX08F4502 IGCT 管芯精准送出 ±门极脉冲完成开通/关断，同时实时监控门极电压、器件温度和故障状态回传。ACS 6000 轧机主传或矿井提升机若报 “Gate Unit Fault” / “IGCT Snubber Fault”，八成先查这套。
有一点要注意：IGCT 门极单元必须与对应型号的 IGCT 管芯、压紧框架、吸收电路（Snubber）成套匹配，不同代次 GVC7xx 版本不能乱混——5SHX08F4502 配 GVC703AE01 是经典组合，换时用原厂 BOM 核对，不要单凭外观相似就代用。另外 IGCT 是压装器件，拆装必须按 ABB 规定扭矩压紧，门极排线插拔前务必断直流控制电源。
应用场景与行业案例
痛点：热连轧粗轧主传 ACS 6000 柜突然跳 “Phase A Gate Fault”，复位无效——现场测下来是 GVC703AE01 板载光纤接收器老化导致偶发丢脉冲。这种故障不常坏但一坏就全线停轧，损失按分钟算，备一块测试好的在柜旁比啥都值。
典型场景：
- 冶金——热连轧/冷连轧主电机传动 ACS 6010/6020，IGCT 逆变桥每相配门极单元
- 矿山——矿井提升机中压变频主回路 IGCT 驱动与保护
- 船舶——电力推进中压变频器 PCS 6000 IGCT 功率单元门极控制
- 风电/试验台——背靠背变流器 IGCT 测试平台，需门极单元做动态特性验证
- 老线改造——原 Simovert / ACS 1000 升 ACS 6000，保留 IGCT 管芯换门极单元版本
真实案例：
前年跟 ABB 服务工程师去某钢厂处理精轧 F1 传动机架跳闸——凌晨 2 点拨上电试车直接 Gate Unit Communication Loss。量光纤发光正常，替换 GVC703AE01（连同 5SXE05-0151 接口小板成套换，IGCT 管芯没动），复电 CMU 握手 OK，空载→带载正常。老师傅递烟说”这板子十年不坏，一坏就是半夜，你们这备件比原厂调度快三天”。强调一句：IGCT 压装螺栓拆过必须重新按扭矩打，门极排线别碰弯针。
