描述
产品详情

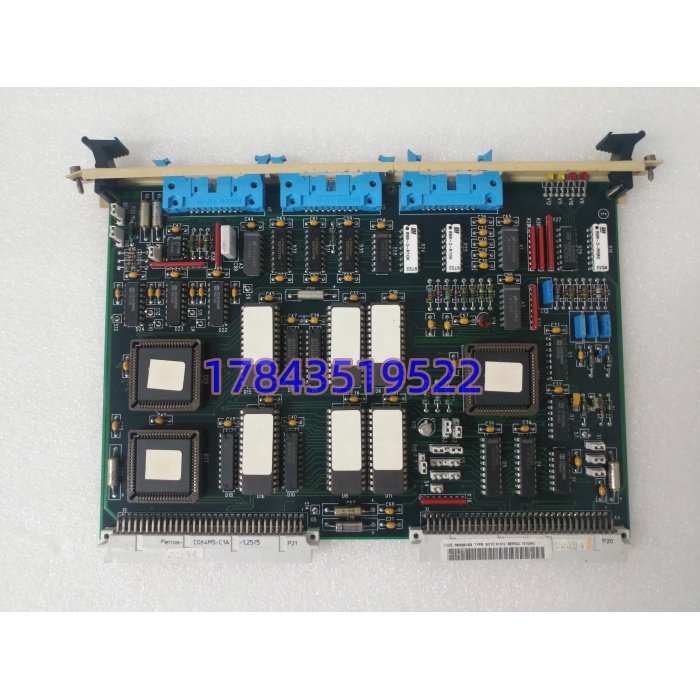

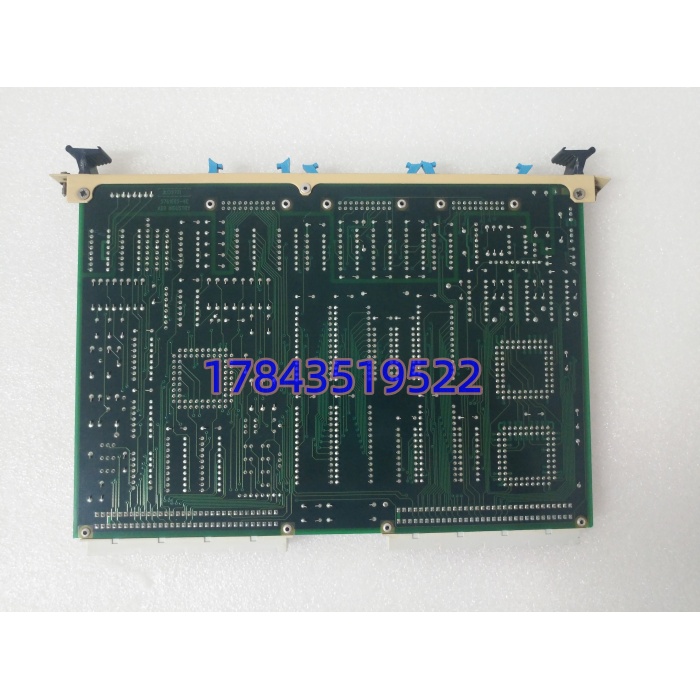

· 型号：SCYC51010（物料/印刷号58052515G，完整写法ABB SCYC51010 58052515G）
· 品牌：ABB
· 系列：ABB驱动控制系统（Drive System）/矢量控制计算机VCC，老ACS600/中压传动/UNITROL老励磁晶闸管桥触发链
规格参数
- 产品类型：触发单元板卡（Firing Unit Card / Pulse Distribution Card），PCB插卡，驱动柜内部件
- 型号 / 物料号：SCYC51010 / 58052515G（58052515G为板级印字/订单物料码，流通常混写）
- 品牌 / 系列：ABB / 驱动控制系统（Drive System），矢量控制计算机（VCC）配套；也见于老UNITROL励磁晶闸管桥触发链、中压传动反并联六脉整流
- 上游接口：通过总线适配板SCYC51040连矢量控制计算机/VCC，收触发使能/相位角指令（数字/并行总线，非以太网）
- 下游接口：输出正负桥触发脉冲控制信号（56kHz方波）给相位控制板SCYC51100，再由模块板SCYC51111→脉冲放大器→晶闸管门极
- 协同模块：同步板SCYC51020（线电压同步信号输入），相位控制板SCYC51100，模块板SCYC51111（每SCR模块一块带脉冲放大），总线适配SCYC51040
- 触发参数：脉冲频率56kHz方波载波，脉冲宽度≈T/3（60Hz电网周期T=16.7ms→约5.6ms），与线路电压同步确保换相准确
- 供电与监测：辅助+15V DC取自驱动柜内部电源（低压保护阈值+12V，低于则禁触发发PAOK“准备平稳停驱”），控制侧24V DC典型（板上稳压）
- 保护逻辑：阳极电压为负或+15V<+12V时抑制触发，PAOK信号命令矢量控制平滑停机；板上自检触发链路连续性
- 机械/安装：PCB插卡式，导轨或柜内支架固定，尺寸约100×22.5×114mm，重≈150g，三防漆涂层IEC 60721-3-3Class 3C2
- 环境：工作-20至+60°C（某些资料-25至+70），存储-40至+85，5–95%RH非凝露，IP20柜内
- EMC与认证：CE, UL工业级，IEC 61000-6-2/4，电力电子强干扰环境设计
- 生命周期：Legacy成熟期/EoL过渡，新ACS880/UNITROL 6800集成触发不用SCYC51010，属停产物料清库/授权翻新流通信道，交期12–20周起或仅拆机
产品介绍
从维护者视角切入：现场实测发现，这块SCYC51010在老ACS600中压传动柜里干的是“把VCC算好的触发角变成功放板能懂的56kHz方波总调度”——某个项目里碰过一台电解铝整流机组，启动时偶尔报“Trigger Inhibit”，查下来是SCYC51010上+15V辅助监测比较器温漂，低压阈值+12V提前掐断脉冲（实际供电+14.2V但纹波大），同步板SCYC51020线电压同步OK但PAOK信号让驱动平滑停机。它本质上不是CPU也不是IO，而是老ABB驱动触发链里的脉冲分配中枢：矢量控制计算机算完换相角→SCYC51040总线适配→收指令+跟SCYC51020来的线电压同步信号对齐，吐56kHz方波给SCYC51100相位板，再由每块晶闸管模块上的SCYC51111脉冲放大器升压到门极开通电平。别跟AC 800M/LDGRB或UNITROL 6000新触发DATX130搞混，是老ACS600/老励磁分立触发链的PCB卡，插在驱动柜内架子上不是3500或ControlLogix机架。（严格来说它只在老驱动固件+VCC架构下跑，新ACS880平台集成触发ASIC不用，插新柜根本没插槽，请以原厂Drive System Hardware Manual和贵厂柜型—ACS600/中压传动/老UNITROL励磁—为准）
供应链价值上，已进入ABC分类的A类隐蔽电力电子件：单价不高（拆机/翻新约2000–4000元），但它是整流/传动触发链里唯一“脉冲总调度”——挂了等于VCC指令到不了SCR，驱动报Trigger Fault平滑停机或启动失败，电解铝整流柜非计划停4小时就是阳极焙烧全线趴窝+电网罚款七位数起。原厂ABB已将ACS600配件推入停产物料清库，新件基本只走授权MRO库存或退役拆机，交期看运气3天到三个月，成色看PCB绿油老化+辅助电压比较器漂移（拆机板最怕+15V监测电容漏电致虚假Trigger Inhibit）。TCO不能只算板钱，要算一次驱动禁触发停机的损失，所以老ACS600/中压传动/老励磁柜至少留1块58052515G冷备做Buffer stock（防静电袋真空封，半年上电模拟+15V监测看PAOK LED响应+56kHz方波示波器），Last-time-buy时按装置剩寿5–10年囤2块，新项目直接ACS880集成触发别再囤分立链。
应用场景与库存策略
停机损失来自故障让驱动触发链断：VCC算完角但脉冲发不出→驱动报Trigger Inhibit/Trigger Loss平滑停机或启不来，中压传动/电解整流/老励磁非计划停线。采购周期原厂停产物料清库交期12–20周起或仅授权翻新/拆机，成色风险在PCB老化+辅助电压比较器温漂（虚假+12V阈值掐脉冲），属于长交期驱动触发神经件。
典型场景与备货建议：
- 电解铝厂/冶金大电流整流机组 老中压传动：做VCC→SCR脉冲总调度，非它不可因为反并联六脉晶闸管桥触发依赖+51020+51100+51111分立链，第三方板拿不到整流安评签字；建议每个驱动柜（通常双柜冗余）留1块冷备件做Buffer stock（真空袋封驱动备件格，季度点检停驱动测试模式上电看PAOK LED绿+示波器测56kHz方波同步于线电压），另由授权MRO签框架代管1块热备翻新。
- 老电厂/水电厂 UNITROL老励磁晶闸管桥（非6000/6800集成触发）：见于老UNITROL 5000早期批次做触发单元卡，非它不可因老柜固件绑定VCC+SCYC51040架构，换新DATX130要整柜升UN6000；建议按ABC A类管理，Last-time-buy囤2块冷备（按剩寿5–8年），新扩建直接切UNITROL 6800集成触发别囤分立SCYC链。
- 矿山提升机/水泥回转窑 老中压传动：高温高尘柜内，三防漆抗腐蚀，非它不可因老驱动备件全球存量大但新ACS880要换整柜背板；建议由供应商做寄售库存（Consignment），避免呆滞又保设备许可2小时内调货，顺带把单柜触发链升双PAOK冗余再备冷备。
- 老旧 v2.x升v3.x驱动：硬件引脚同但辅助电压监测阈值微调，非它不可因升级期常插拔测Trigger OK；建议项目级集中备1块冷备供多柜调拨，不要每柜各囤一块浪费资金。
真实案例：西北某240kA电解铝系列，凌晨启动#3整流机组（老中压传动），VCC自检OK但 PAOK灯红“Trigger Inhibit”，驱动平滑停机不让升流——+15V辅助电源板上电解电容老化到+13.8V但纹波峰峰值1.5V，比较器误判<+12V禁触发。当时库房只有SCYC51111模块板备件零块触发单元，打遍本地ABB代理都说58052515G 停产物料清库只有拆机，连夜从同城兄弟铝厂借了一块拆机（同 v2.x），停驱动测试模式拔旧插新，上电PAOK绿+示波器56kHz方波同步线电压，恢复用了4小时，估算损失≈170万（阳极焙烧降温重热+电网罚），而提前囤一块冷备才原价约2800。现在那厂驱动备件柜里永远真空封好放SCYC51020旁，季度点检必停驱动测试模式上电看PAOK LED绿+示波器测脉冲宽T/3同步，还加了规程：维护只允许在测试柜拔做脉冲观测，运行柜OK时禁止在线拔除非切主控允许+驱动测试模式。（严格来说他们本可以旁路Trigger Inhibit强制启机试10分钟，但电解安规规定PAOK红必须平滑停机，这是管理要求不是技术限制，请以原厂手册和贵厂SOP为准）
