描述
产品详情

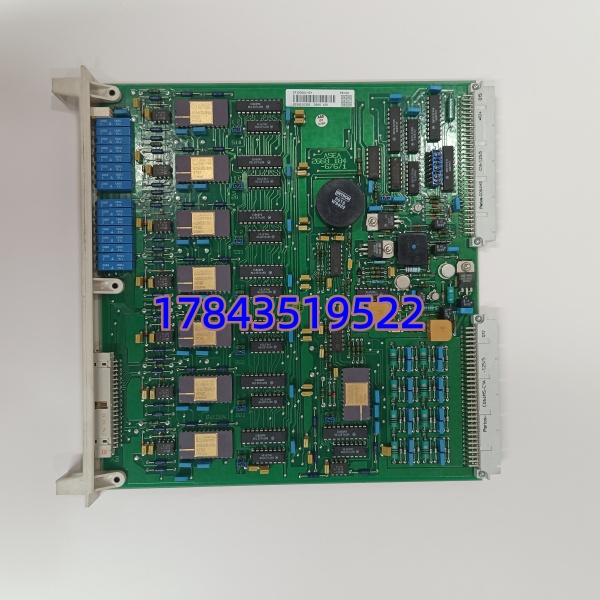

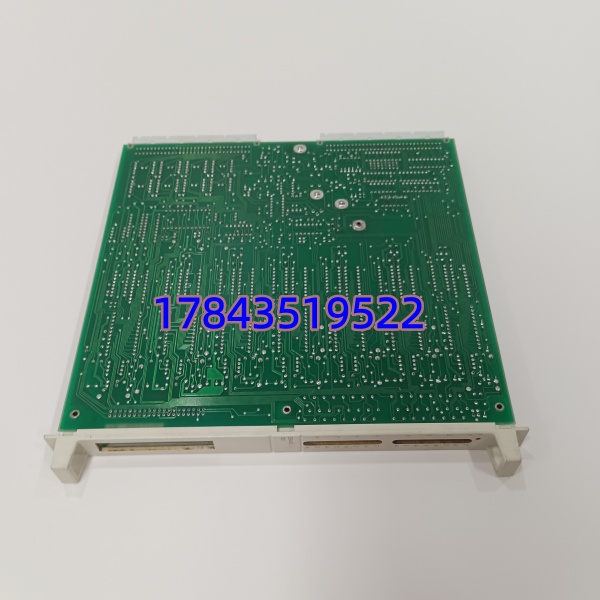

· 型号：DASO120（57120001-EY）
· 品牌：ABB（Advant OCS / MasterPiece 200 系列）
· 系列：S100 I/O — 模拟量输出模块 for MP200 / AC450
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | DASO120 |
| ABB 订货号 (Order No.) | 57120001‑EY（亦见早期写法 57120001‑E、‑EX 等——功能兼容但以‑EY 为常见现货） |
| 产品类型 | S100 系列 Analog Output Module — 8 Channel, Current/Voltage Programmable |
| 适用系统 | ABB Advant OCS MasterPiece 200 (MP200)、AC450 控制站，挂载于 S100 I/O 机架（TB811/TB807 端子底座） |
| 输出通道数 | 8 通道独立（Channel‑by‑Channel 可分别设 4‑20 mA / 0‑20 mA / 0‑10 V / ±10 V——实际现场 95% 用 4‑20 mA 有源） |
| 输出类型 | 有源电流输出（需外部 24V DC 回路电源经负载/定位器回路取回流），电压输出需跳线配置 |
| 负载能力 (电流 mode) | 最大 750 Ω @ 24 VDC 回路供电（典型推荐 ≤500 Ω 留裕度） |
| D/A 分辨率 | 12‑bit + sign（FS 对应 4095 counts），精度 ±0.2% FS（根据官方 Datasheet 3BSE… S100 手册） |
| 隔离 | 通道组—背板逻辑 光耦隔离 ≥1500 Vrms；通道间不隔离（共参考地） |
| 供电方式 | +24 VDC 取自 S100 背板总线（典型消耗 ≤300 mA 全通道输出） |
| 状态指示 | Module RUN LED、Error LED；每通道无独立 LED（诊断靠 MP 站面板上 I/O Status 或 MasterView 状态字） |
| 诊断功能 | 开路检测(Open Wire / Broken Loop——仅限电流输出模式且负载 < 350Ω 时可报告)、Watchdog 超时回零/保持（可组态 Fail‑Safe 值） |
| 响应时间 | 典型 50 ms（输出更新随 MP Cycle Time，最短可配 40‑100 ms 依控制周期） |
| 端子连接 | 通过 S100 端子块（如 TB807、TK801 类弹簧端子块）可拆卸，支持预接线热拔插模块本体 |
| 安装方式 | I/O 机架 DIN 导轨 snap‑fit（与 DI651/AI625 等同机架），前面板锁紧杆 |
| 工作温度 | 0 ～ +55℃（部分资料标 -20～+60℃ 以铭牌为准） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95% RH（无冷凝） |
| 防护等级 | IP20（装于控制柜内） |
| 认证 | CE、UL 508、cUL、DNV/GL Marine（选件）、IEC 61131‑2 |
| 配套件提示 | 需配对应 可拆卸端子块（常见 TK801 8‑ch AO 端子块）——老旧端子块簧片疲劳建议同步更换 |
产品介绍
（E—维护者视角切入）现场实测发现 DASO120 最隐蔽的失效模式不是彻底无输出而是”开路检测误报”或零点慢漂——某热电厂给水调阀 AO 点输出值程序给 50% 但定位器收 52%，三天后变 47% 触发操作员注意，查回路是模块零点微调电位器氧化致参考微漂。DASO120 就是 Advant OCS / MP200 伸向现场执行机构的”手”：把 MP 控制周期算出的模拟设定值 D/A 转换隔离后送出 4‑20 mA，一旦它挂掉或开路检测误判会导致调阀冻结在 Fail‑Safe（通常保持或回零——看组态），锅炉/汽机旁路可能切手动。严格来说 DASO120 只走 背板总线，与 AC800M S800 模块物理不互换——买错系列插不进机架，换板前确认是 I/O 机架（通常有 TB811 底座）。按 ABC 分类属 A～B 类（关键调节回路如燃料/给水/旁路调阀若单 AO 无冗余则升 A），ABB Advant 外设交期偶 6～12 周且全新原封趋少，建议按”每面含 AO 模块机架 × 1 件（或按 AO 槽位总数/柜数取整 +1）”留 Buffer Stock；收到 Legacy PCN 暗示限产立即 Last‑time‑buy，一次非计划切手动降负荷损失远超模块价。
应用场景与库存策略
电厂辅网/石化装置靠 DASO120 驱动关键调节阀（燃料流量、给水、再热汽温旁路、化学加药泵给定）——模块故障表现多为调阀不响应或缓漂，极端时开路检测触发 MP 站 I/O Fault 可按组态保持最后值或回零（危险！须确认 Fail‑Safe 设定），不当配置会引发工艺扰动。
- 火电/核电辅网 — MP200/AC450 控制给水/燃油/旁路调阀 AO 点：非它不可因 背板与 MP 控制程序强绑定，第三方 AO 无法直插。建议关键调节回路由 AO 模块做 1:1 冗余分配或按”每面 机架含 × 1 件”留密封冷备，贴 Fail‑Safe 设定说明标签。
- 石化/炼油 — 常减压加热炉氧含量/燃料气调节阀控制：环境温度高加速端子簧片疲劳。建议与授权 Legacy 服务商签 VMI 或现场存 1 件，大修做 AO 通道强制 4/12/20 mA 比对定位器反馈值（误差应 <0.5% FS）。
- ：严格来说 DASO110 是早期 4‑ch 版， 是 8‑ch——插槽同但通道映射不同，替换需同步改 MP 程序 I/O Address 分配，不推荐混用未经程序复核。换板须比对旧板丝印完整后缀（57120001‑EY vs ‑E）确认端子块兼容（TK801 类），不确定时拍正反面给 ABB Legacy 服务核实。
- 服役 >12 年装置 / Advant 外设限产： 模块本体寿命长但可拆卸端子块是耗材（簧片氧化）。建议常态备 × N+1 及 TK801 新端子块翻新包，防潮柜存放；每轮大修做 AO 零点/满度回路比对（Fluke 753 校准仪串入），漂移 >0.5% FS 即考虑更换模块或重新校准。
真实案例：西北某 300MW 自备电厂给水泵再循环调阀由 MP200 通过 Ch2 给 4‑20 mA 控制，某大修后启动过程阀位突然”冻结”——查 MP 站报 I/O Module Fault: AO Ch2 Open Wire，现场量回路电流 0 mA 但拆线下线电阻正常，最终确认 该通道输出级驱动 IC 局部失效（开路检测误触发）。库房无 AO 备件，ABB 代理从欧洲调 NOS 8 工作日，期间给水调阀改手动旁路操作受限降负荷运行。事后将 及关键 DI/AI 全升 B+ 类强制备件，每台 MP200 机架配 1 件冷备并附 Fail‑Safe 设定记录，规定每两年大修做 AO 强制输出 4/12/20 mA 与校准仪比对。
