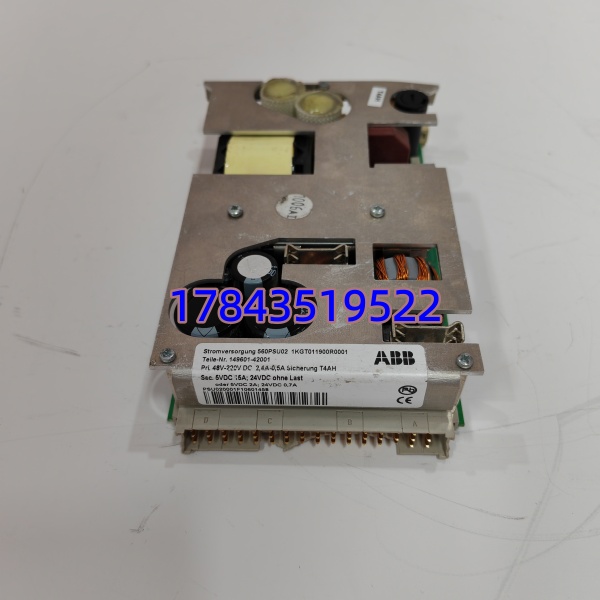

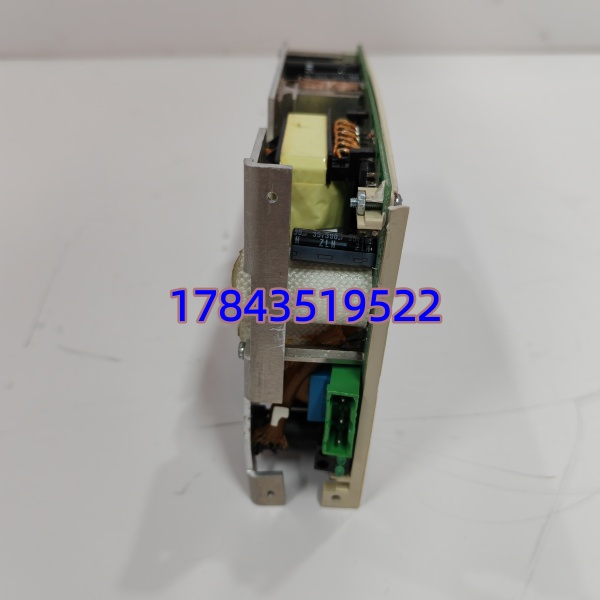

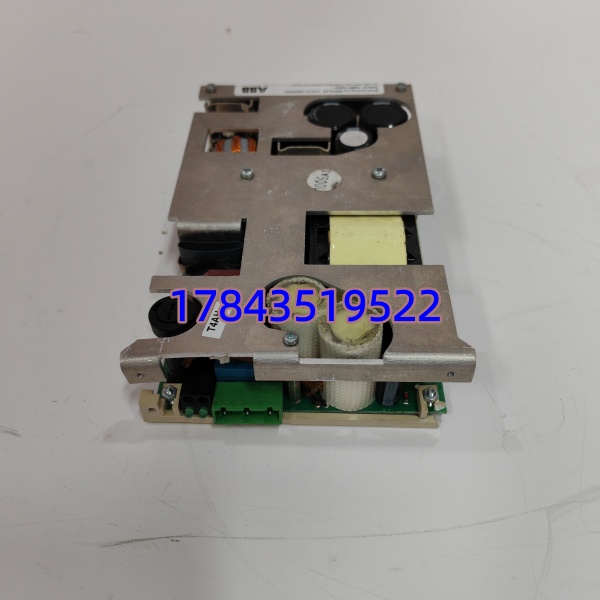

描述
产品详情
· 型号：560PSU02
· 品牌：ABB
· 系列：RTU560（560MPR03 / 560SFR02 子机架专用电源）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品类别 | 直流电源单元（Power Supply Unit, PSU） |
| 订货号 | 1KGT011900R0001（560PSU02 R0001） |
| 输入电压 | 48-220 V DC（容差 -20%~+20%，即 38.4-264 V DC 区间） |
| 最大输入电流 | 2.4 A @ 48 V DC / 0.5 A @ 220 V DC |
| 启动浪涌 | <10 A，50 µs-1.5 ms（IEC 60870-4 Class S1） |
| 输入中断耐受 | ≤50 ms（UN≥48V 时 0% UN 不跌出） |
| 输入保护 | 4 A T 熔丝 F1、反接保护、过压保护 |
| 输出 U1 | 5.1 V DC（5.0-5.3 V），最大 15 A，纹波 ≤30 mVss |
| 输出 U2 | 24 V DC（22.4-26.3 V），最大 0.4 A，纹波 ≤80 mVss |
| 总输出功率 | 85 W（≥50°C 起按 -2.5%/K 降额） |
| 效率 | 约 74%（48-110 V DC 输入段） |
| 隔离 | 输入-输出电位隔离 |
| 输出保护 | 电子功率限制、短路保护、过流 |
| 冗余 | 同型号两块并联，受控均流，单块故障另一块满载接管 |
| 背板接口 | 48 针 F 型 DIN 41612（RTU560 背板取电与状态上报） |
| 前端电源端子 | 3-pin 7.62 mm 可插拔螺钉端子（0.2-2.5 mm²） |
| 安装形式 | RTU560 机架电源槽位插装（3HE 欧卡，160×100 mm，面板宽 40 mm / 8R） |
| 冷却 | 自然对流，无风扇 |
| 工作温度 | -25 ~ +70 °C |
| 存储温度 | -40 ~ +85 °C |
| 湿度 | 5%-95% RH 无凝露 |
| 重量 | 约 0.65 kg |
| 状态指示 | 前面板 LED（OK / Alarm），故障经 RTU 总线上报 |
| 适用负载 | 单子机架最多 8 块 CMU 通信单元 |
产品介绍
变电站蓄电池组是 110V 还是 220V，现场经常两说——560PSU02 就是为这种”站端直流母线电压飘忽”场景生的 RTU560 电源心脏。它插在 560MPR03 或 560SFR02 子机架左边电源槽，把 48-220V DC 一站进来，背板吐出 5.1V 喂逻辑板、24V 喂外围，单块 85W 拖满 8 个 CMU 通信单元不喘气；两块同型号并联，均流跑着，坏一块另一块秒接管，远动 RTU 连眨眼都不带。
选它而不是拿通用 AC/DC 电源改，理由很硬：输入中断 ≤50 ms 不跌出，站端蓄电池倒闸瞬间的电压凹陷它自己扛；4 A T 熔丝+反接+过压三层输入保护，变电站地电位反击串进来先烧熔丝不烧背板；-25~+70°C 宽温加三防涂层思路，无人值守变电亭夏天 60 度机柜里常年跑。缺点也得说在前头——它，拿去 DIN 导轨工控柜当通用 24V 电源是笑话；560PSU02（宽压 220V）和 560PSU01（低压档）不可混插冗余，版本字母不对背板会报 PSU MISMATCH。
