描述

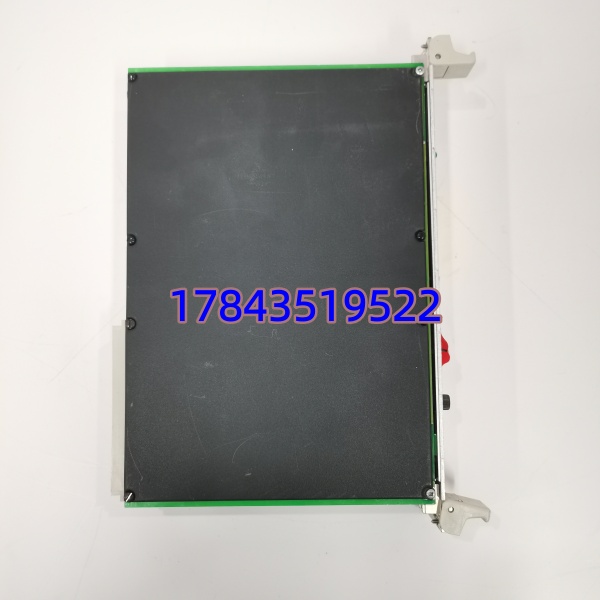

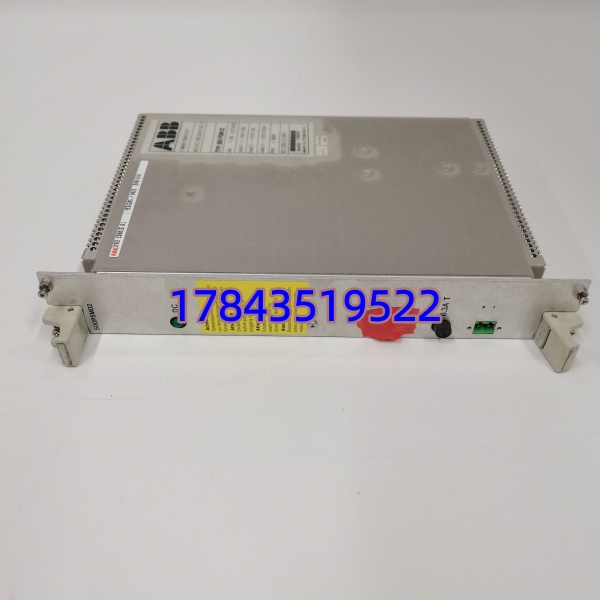

产品详情
· 型号：500PSM02（1MRB150015R1，标识 AD-272.100.20-01 AZ-C）
· 品牌：ABB
· 系列：Advant Controller 500 Series / S400 I/O System Power Supply Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 500PSM02（Order No. 1MRB150015R1，AD-272.100.20-01 AZ-C 为附件/版本标识） |
| 模块类型 | ABB 500系列系统机架电源模块（System Power Supply for Backplane Bus） |
| 输入电压（AC版） | 100–240 VAC（±15%），47–63 Hz，通用输入 |
| 输入电压（DC版/S400机架内） | 标称 24 VDC（典型 19.2–30 VDC，经外部 PSU 馈入），依具体机架配置 |
| 额定输出功率 | ≈60 W（500PSM02），500PSM03 为 100W 高功率版 |
| 背板输出电压 | 稳压系统电压馈入 S400 / 500CPU 机架背板总线 |
| 效率 | ≥90%（典型满载 @230VAC），主动 PFC >0.95 |
| 保护功能 | 过压(OVP)、过流/短路保护(自动恢复或闩锁)、过热保护 |
| 冗余支持 | 可配置双模块 1+1 冗余（部分机架需 500CRB01 冗余背板），故障自动切换 |
| 状态指示 | 前面板 Power OK（绿）/ Fault（红或黄）LED |
| 背板接口 | 专用 500系列机架电源槽位金手指/针座，非通用 DIN PSU 可直接外挂 |
| 工作温度 | 0℃～+55℃（柜内安装，IEC 60721-3-3 Class 3K3），存储 -40～+85℃ |
| 相对湿度 | 5%～95% RH（无凝露） |
| 安装方式 | ABB 500系列控制机架指定电源槽位 或 DIN 导轨适配底座（依机柜设计） |
| 认证 | CE、UL/cUL、RoHS，符合 IEC 61131-2 / IEC 61010-1 |
| 物理尺寸/重量 | 约 96×124×43 mm（紧凑型），≈0.5 kg |
产品介绍
在一个化工厂 Advant AC450 改造审计里见过——三号柜 S400 机架的 500PSM02 电解电容干涸后输出电压纹波变大，导致偶发 CPU 复位（不报电源故障只报 Watchdog），折腾三天才锁定是背板 5V 轻微欠压。500PSM02 本质上就是 Advant 500/S400 系统的”动力心脏”，它不光把 AC 或外部 24VDC 转成背板所需系统电，还参与机架诊断链——模块自身挂了会在 MasterPiece/Control Builder 里报 PSU Fault，方便你提前干预。严格来说它必须插在 ABB 500系列指定机架电源槽（通常最左/最右）并通过背板金手指取电和反馈状态，不能直接当普通 DIN 导轨开关电源替代 S400 内部背板供电（虽然外观相似），混用会丢诊断甚至背板不启。
库存角度看，ABB 对 Advant 500 系列整体已进入生命周期末期，500PSM02 新件原厂基本断供，流通靠 NOS 和测过拆机件。它的故障模式偏隐蔽（电容老化→纹波大→间歇性复位而非彻底断电），比 AI/DO 卡更难预判。建议每套仍在役的 /Advant 500 机架按 1+1 冗余配置，全厂集中备 1～2 块跨站共享 Buffer Stock——几百美金的占用换掉”因 PSU 纹波引发 CPU 不明重启→装置非计划停工”这种极难排查的低频高危事故，账怎么算都值。
应用场景与库存策略
Advant 500/ 系统一旦因电源模块性能衰退出现 CPU 复位或 I/O 背板欠压，现象往往是”偶发通讯中断””Watchdog Trip”，极难第一时间联想到 PSU——平均故障定位时间（MTTR 诊断）常被拖到数小时甚至数天。
- Advant AC410/AC450 DCS 主控机架供电（ I/O 扩展柜同款）→ 非它不兼容（需 500系列机架背板）→ 建议每面主控柜按 1+1 冗余配双 PSU，全厂集中备 1～2 块冷备件
- （高温高湿加速电容 ESR 上升）→ 建议结合大修做背板电压纹波抽检，超 50mVpp 考虑预防性更换
- 水电/热电辅机 Advant 500 控制系统（若计划 3～5 年内升代 800xA 可酌情减量但不许归零库存）→ 不建议用普通 DIN PSU 强行并接背板 24V 轨替代（失诊断与浪涌隔离）
- MRO 外包寄售建议 → 将 500PSM02 与 500AIM02、500AOM01 同列 ABC-C 类（低耗/高缺货），由授权渠道做 VMI 降低呆滞
真实案例：北方某自备电厂 #2 机组 DCS 是 2001 年投运的 ABB Advant AC450，运行十年无大故障。某次春检后开始出现”每日 1～2 次 CPU 自动重启但 5 分钟内自愈”，运行部怀疑软件或接地问题。我让他们把便携式示波器挂 机架背板测试点在重启瞬间抓到 5V 轨跌落至 4.65V（阈值约 4.75V），顺藤摸瓜量 500PSM02 输出端纹波 180mVpp（原厂典型 <50mVpp）——电容干涸无疑。幸亏仪电库有去年按建议囤的原封 NOS 500PSM02，热插拔更换后再无重启。若硬查软件或接地点能白耗两周，期间若恰逢机组 RB 试验可能触发跳机。
