产品详情
· 型号：500BOM01
· 品牌：ABB
· 系列：Advant Controller 500 / Advant OCS 500 — 数字量输出模块（DO）
规格参数

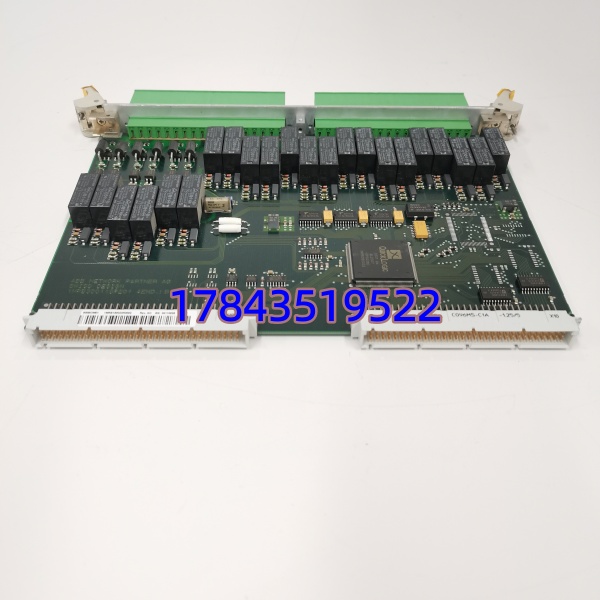

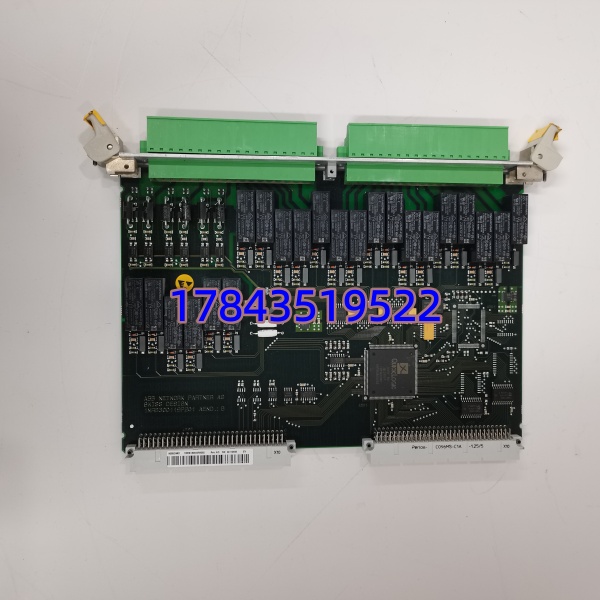

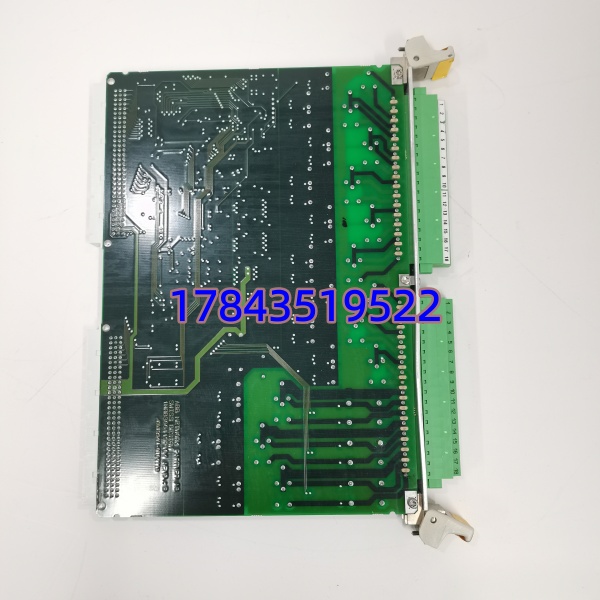

- 产品名称：ABB 500BOM01 Digital Output Module（DO）
- 部件号（Ordering Code）：1MRB150023R0002
- 适用系统：ABB Advant OCS 500 系列控制器机架（配合 500MBA01 Module Bus Adapter 使用）
- 模块类型：数字量输出——继电器干接点输出（Relay Type）或晶体管源/汇型（Transistor Type），依子版本定，采购务必核对现场在用版本
- 输出点数：典型 16 点（继电器型）或 32 点（晶体管高密度型），每点独立 LED 指示
- 输出规格（继电器型典型）：额定 250VAC/5A 或 30VDC/5A 阻性负载；最小切换负载 10 mA @ 5VDC（注意微小信号不推荐）
- 输出规格（晶体管型典型）：24VDC 0.5A/点（汇型 Sink 或源型 Source 依版本），总电流受模块限流保护约束
- 现场侧供电：继电器型由外部现场电源供电（通常为 24VDC 或 110/220VAC 依负载）；晶体管型部分由背板供 24VDC
- 隔离特性：现场输出通道与逻辑侧光电隔离 ≥1500 V AC；通道间通常不隔离（共 COM 分组）
- 响应时间：继电器型吸合/释放 ≈10 ms；晶体管型 <0.5 ms（典型 ON/OFF 延迟 0.1 ms）
- 状态指示：前面板每通道 Output LED（亮=ON），模块 PWR / ERR LED
- 短路保护：晶体管版本内置电子熔断/限流，过载自动关断对应通道并上报诊断
- 环境条件：工作温度 -20～+60℃（工业级批次 -40～+70℃），存储 -40～+85℃，湿度 5～95% RH 无凝露
- 抗扰度标准：符合 IEC 61131-2、IEC 61000-4-2(ESD)/4-4(EFT)/4-5(Surge)
- 安装方式：Advant 500 机架任意 I/O 插槽，导向销定位，前面板锁紧
- 可热插拔：部分 Advant 500 机架支持带电插拔 DO 卡，但继电器型建议下电更换以避免带载拉弧损伤触点——以原厂机架手册为准
- 配套接线端子：通常配对应弹簧/螺钉端子排（如 TC500 系列端子块，单独订购）
产品介绍
在某个自备电厂化水车间碰过一回：#3 除盐水泵”远程启”按钮按下无反应，查程序输出位是 1 但现场继电器无动作——最终量到是 500BOM01 继电器通道触点氧化（运行 14 年，触点动作次数远超预期），换卡后恢复。这东西在现场存在感低，但它直接控制执行机构，继电器型平均机械寿命约 10⁷ 次动作、电气寿命 10⁵ 次@额定负载，老化后表现为”程序输出正常但现场不动”，容易先被误判为阀门或接触器故障，白跑一趟。
Advant OCS 500 平台整体已是 Legacy 状态，ABB 官方新件基本靠库存或 LTB（Last Time Buy）特殊申请。对仍跑该平台的装置，DO 模块属 B+ 类备件——单块故障只影响局部设备不至于全装置跳车，但同类模块数量多（往往十几二十块同型），建议按”同型号总数×5%~10%，最低 2 件”做 Buffer Stock，继电器版尤其要考虑触点老化周期（8～12 年）安排分批预防性更换。
应用场景与库存策略
DO 模块隐性故障的麻烦在于：程序看输出位=1，现场没动作，维护先查阀、查接触器，兜圈子半小时才发现是卡上继电器触点烧死或晶体管通道短路保护锁死——而原厂交期如停订要等二手市场碰运气。
- 电力/化工 Advant 500 化水、输煤程控 DO 控制 — 驱动电磁阀、电动门启停线圈 → 同型号数量多 → 建议按同型装机量×8% 备（最少 2 件），继电器型额外考虑触点老化定期轮换
- 造纸/冶金 Advant OCS 500 辅机联锁报警输出 — 驱动声光报警器、跳闸继电器 → 非核心但影响安规 → 建议备 1 件冷备，与现网同子版本（继电器/晶体管勿混）
- 多机架分散配置 — 各子站均有 DO 卡 → 按最大单机架同类卡数量+1 备，防止某机架集中故障耗尽库存
- 改造评估节点 — Advant 500 DO 卡断供可作为系统升级触发信号 → 继电器老化频发时 ROI 计算倾向于整体迁移 AC800M+I/O，而非无限囤老件
真实案例：南方某化纤厂冷冻站 Advant 500 机架，连续三天早班出现”冷却水泵远程启失效”，前两次复位后又正常，第三天彻底不动作。维护查程序输出位 ON、万用表量继电器输出端无压——拆卡发现 #5 通道继电器衔铁卡死（触点烧蚀粘连后释放不彻底再吸合失效），整块 500BOM01 已运行约 13 年、动作计数超百万次。该厂原按 C 类管 DO 卡只备了 1 块且被另一机架用过，紧急调货二手件版本是晶体管型不匹配（负载是 220VAC 电磁阀线圈），临时飞线改供电才应急恢复。反思：①继电器型 DO 卡属磨损件，按 10～12 年主动轮换而非等坏再换；②备件必须核对继电器/晶体管版本与现场一致；③同种 DO 卡基数大时库存比例提到 8%~10% 比省备件费划算。
