描述
产品详情

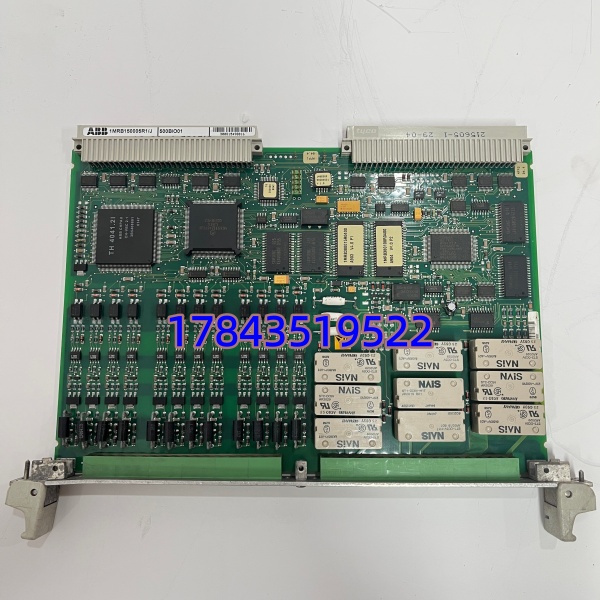

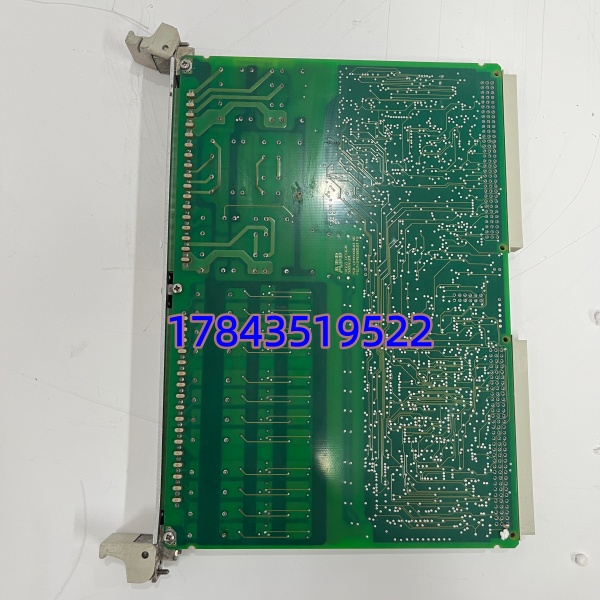

· 型号：500BIO01（1MRB150005R1J）
· 品牌：ABB
· 系列：AC500 PLC 本地扩展 I/O（Basic/Standard Local Expansion Module）
技术参数
- ABB型号：500BIO01
- 订货号（Order Code）：1MRB150005R1J
- 适用平台：ABB AC500 系列 CPU（AC500-eCo：PM5xx；标准型：PM571/PM581/PM591；V3：PM595 等）右侧本地扩展总线
- 安装方式：直接插 CPU 右侧扩展接口或经 TB511/TB521 端子基座，DIN 35mm 导轨，无需独立背板
- 数字量输入(DI)：8 通道，24 VDC（允许 15–30 VDC），sink/source 兼容（NPN/PNP），典型输入电流 ≈ 4 mA
- DI 输入滤波：可组态（典型 3 ms 硬件滤波，软件可调）
- DI 响应时间：≤ 1 ms
- 数字量输出(DO)：8 通道，24 VDC 晶体管（NPN 漏型输出，部分批次标 source 需查端子排），0.5 A/通道 max，总模块 ≤ 2 A
- DO 保护：输出短路/过载保护，自动恢复
- 隔离电压：500 V AC（现场侧 ↔ 系统侧/背板），通道组内共地
- 状态指示：每 DI/DO 通道独立绿色 LED，模块运行/故障 LED

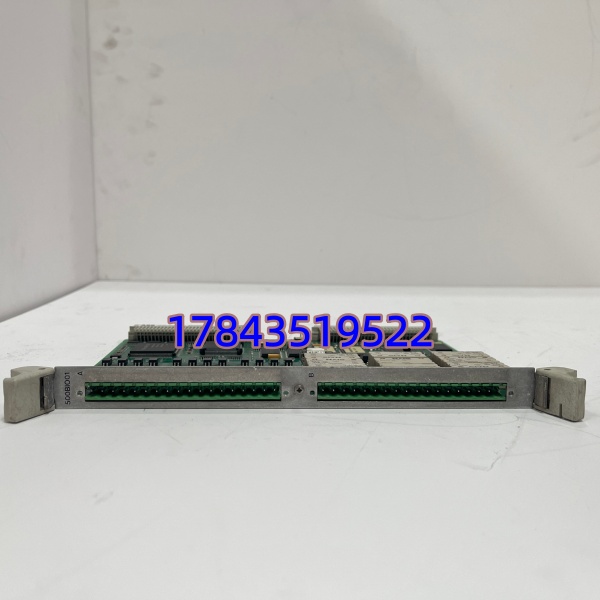

- 端子类型：可拆卸弹簧式或螺钉端子排（依出厂批次，R1J 多为推入式弹簧端子）
- 供电：由 CPU 扩展总线或端子基座 24 VDC 供给（典型功耗 ≈ 1.5 W）
- 工作温度：0 ℃ ～ +60 ℃（工业级 IEC 61131-2 Class 1）
- 存储温度：-40 ℃ ～ +70 ℃
- 防护等级：IP20（柜内安装）
- 认证：CE / UL / cUL / RoHS / IEC 61131-2
严格来说，500BIO01 是 AC500 本地右侧扩展模块，不是 S500 远程机架 I/O（如 DI524/DO524），不能插进 S500 机架背板。部分老项目 BOM 写成”1MRB150005R0001″是同功能不同后缀，R1J 为特定硬件修订批次，电气规格一致。
产品介绍
OEM 设备柜里最常见的问题是 I/O 点数不多但 DI 和 DO 各要占一块槽——换成 500BIO01 后一个模块搞定 8 进 8 出，直接省半个机架位和对应的接线工时。它本质上就是 AC500 CPU 右侧即插即用的混合 I/O，内部总线自动映射地址，Control Builder AC500 / Automation Builder 里拖进来就能用，不需要 GSD 文件或额外组态驱动。
对采购和项目工程师的价值点很实在：一是比分开买 DI810 类+S500 机架便宜太多（尤其小机台），二是可拆卸端子让模块坏了直接拔走换新、线不用动，MTTR 压到分钟级。要注意它只支持本地右侧扩展（最多连几块依 CPU 型号，通常 ≤ 3–7 个本地模块），想做远程分布式 I/O 得用 S500 系列而不是这块。国内渠道通常现货或短期调货，若是替换停产早期 BIO 模块建议核对端子排是弹簧还是螺钉以免对不上现场线径。
替换与升级建议
✅ 直接替换
- 同型号 500BIO01 不同后缀（1MRB150005R0001 / R1J / R1K）→ 完全互换，仅生产批次/端子细微差异（弹簧 vs 螺钉），原工程无需改动，拔插替换即可。
- 早期 Basic I/O 混合模块（同引脚定义老版 500BIO）→ 多数可直接替，建议核对 CPU 固件是否识别新模块（ V2 固件 ≥ 2.xx 均可，V1 老版需验证）。
⚠️ 软件兼容（需改配置／增硬件）
- 分离式 S500 DI524 + DO524（远程 I/O 机架）→ 功能可等效但物理不兼容，需改 I/O 地址映射、重新组态通信并加装 S500 机架+电源，工程改动大（约 1 人日）。
- 若现系统用的是 左侧/右侧扩展但点数不够→可追加 500DIO、500DI、500DO 系列模块（需确认 CPU 本地扩展槽余量），在原工程追加硬件组态即可，不算替换。
❌ 硬件不兼容
- 机架背板 I/O（DI810/DO810 等）→ 插不进 CPU 扩展口也不能用 500BIO01 替代 模块。
- REB500 保护系统用 500BIO01（变电站版 1MRB150005Rxxx 高压保护 I/O）→ 虽同名但固件/接插件不同，不可混用，买前务必区分 自动化版 vs REB500 保护版。
若无 CPU 或 TB511/TB521 端子基座，仅凭本模块无法独立运行。
常见问题解答 (FAQ)
Q1：这模块能直接插我柜子里的 PM581 CPU 吗？要另外买底座不？
A：能直接插 PM581/PM571/PM591 等 CPU 右侧第一个扩展槽。自带或配 TB511（标准）/TB521（增强）端子基座——严格说模块是扣在端子基座上的，若您已有基座只换模块就行，新购建议确认基座型号配套。
Q2：DI 通道接 PNP 接近开关还是 NPN？用跳线吗？
A：8 路 DI 同时支持 sink（NPN）和 source（PNP）接线，公共端 0V/24V 按传感器类型接，无需硬件跳线，按 ABB 手册接线图接对公共端即可。现场实测发现公共端悬空是最常见”所有 DI 不亮”的原因。
Q3：DO 输出能直接带 24V 电磁阀吗？
A：每路最大 0.5 A、总模块 ≤ 2 A，小功率电磁阀/指示灯/中间继电器线圈可以直带。感性负载（电磁阀、接触器线圈）必须并联续流二极管或 RC 吸收，否则反电动势易打坏晶体管输出。
Q4：是全新原装吗？有 COC 和质保吗？
A：可提供全新原装渠道货或经老化测试认证库存件，随货附测试报告，全新件提供 12 个月质保（非人为损坏包换）。原厂 COC 可按需提供。
Q5：交期一般几天？太原能发顺丰保价吗？
A：有库存通常 1–3 个工作日出库，太原可发顺丰保价。若为指定新批次或特殊认证版约 3–6 周，建议先确认可发货交期再锁单。
