描述
产品详情

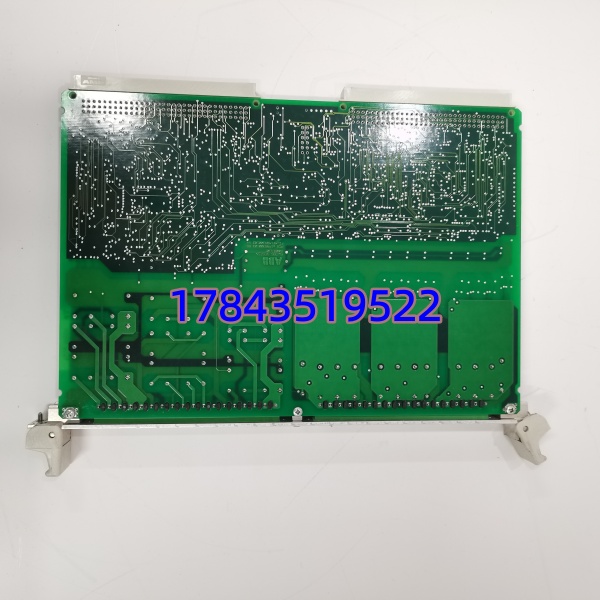

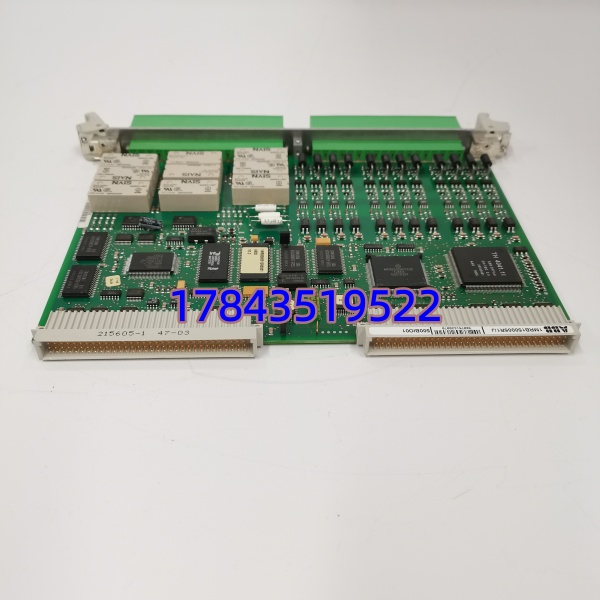

· 型号：500BIO01（1MRB150005R1-J）
· 品牌：ABB
· 系列：AC500 PLC — Basic I/O (BIO) Local Expansion Module
规格参数
- 产品型号：500BIO01
- ABB 订货号：1MRB150005R1-J（1MRB150005R1J）
- 适用系统：ABB AC500 系列 PLC（PM5xx CPU 右侧本地扩展槽，可与 CIM/BIO 模块级联）
- 数字输入(DI)：8 路，24 VDC（18～30 VDC 范围），漏型/源型(Sinking/Sourcing)兼容，典型输入电流 ≈3 mA@24VDC，滤波时间 ≈3 ms
- 数字输出(DO)：4 路，NPN 晶体管（漏型），24 VDC 最大 30 VDC，0.5 A/通道，模块总负载 ≤2 A，电子式短路保护（自动恢复）
- 隔离方式：DI/DO 通道组与 CPU 逻辑侧隔离 500 VDC；通道间共组不隔离（Basic I/O 特性）
- 状态指示：每 DI/DO 通道独立绿色 LED（亮=信号有效），模块 PWR/RUN 指示
- 端子类型：前面板可拆卸弹簧压力端子（支持 0.14～2.5 mm² 导线）
- 供电方式：由 AC500 CPU 背板总线直接取电（24 VDC），不需也不允许外接模块电源
- 安装方式：插入 CPU 右侧专用本地扩展槽或级联于前一 BIO/CIM 模块右侧，35 mm DIN 导轨安装
- 工作温度：0～+55℃（部分资料标 -20～+60℃ 存储）
- 防护等级：IP20（须装入控制柜）
- 认证标准：CE / UL 508 / cUL / KC / IEC 61131-2 / RoHS
- 尺寸(约)：36(W)×100(H)×75(D) mm，重量 ≈0.15 kg
产品介绍
从维护主管角度说，这块卡的卖点是”不用想”——直接往 AC500 CPU（500CPU05/15/25 等）右边一插，Automation Builder 自动识别，不用组态背板地址也不用单独拉 24V 给模块，5 分钟搞定扩展 8 入 4 出。在某个包装线改造项目里我拿它替代过第三方扩展模块，省了单独直流电源和通讯组态时间，现场电工也认得弹簧端子接法。
库存角度看它属于 ABB 成熟品，原厂还在产但特定后缀（R1-J）在不同批次可能有细微 PCB 变更——市面全新、尾货、拆机件都流通。对中小型装置（水处理、窑炉辅机、OEM 产线）属 B 类中低价值备件，一般不值得重金囤，但如果有十几台 控制柜散布厂区，按每 5～8 台配 1 件周转备件比较经济，比临时调货停工划算。
应用场景与库存策略
控制的污水处理、小型热力站、包装机械、窑炉辅机——这些地方 500BIO01 用来就近取现场按钮盒/接近开关状态并点亮运行指示灯或驱动小型中间继电器。它若坏掉通常不影响 CPU 运行，但会导致局部 DI/DO 点全丢，轻则报警无法复位重则联锁跳停。
- → 采集液位浮球+启停按钮、驱动就地指示灯 → 非它不可因与 CPU 同机架 BIO 总线绑定 → 建议每 5～8 台同类柜配 1 件周转备件（Spare for Rotation），不做冷备长期封存。
- 食品/包装 OEM 产线 — 限位开关+气缸磁簧输入 → 产线节拍快停机损失大 → 建议 ABC 分类划为 B 类，年度盘点确保渠道可 48h 到货。
- 老旧装置技改受限场景 → 已用 BIO 本地扩展级联 → 保持原型号 500BIO01 1MRB150005R1-J 同后缀，避免混插新版 R1-K 导致扩展槽位识别差异（罕见但发生过）。
- 多柜分散部署 → 不建议每台锁 1 件（占用资金），改为区域中心库集中保管 2～3 件覆盖全厂。
真实案例：华东某污水厂 2022 年汛期，粗格栅控制柜（ CPU05 + 500BIO01）报”Local Expansion Not Detected”，重启后复现，判断为 BIO 模块内部总线接口受潮氧化。库房登记有备件但翻开是 500DO08（远程 I/O 版）——根本插不进 CPU 右侧槽位，临时拆隔壁备用柜上的 BIO 先顶上，等电商次日达才复原。事后把”本地 BIO ≠ 远程 DI/DO”写进了备件清单备注栏，并在中心备件库单独建了 500BIO01 条目，再没出过这低级错误。
