描述
产品详情

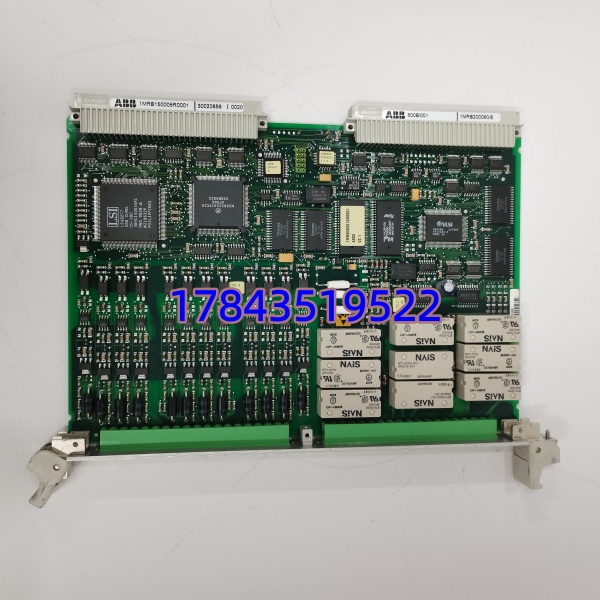

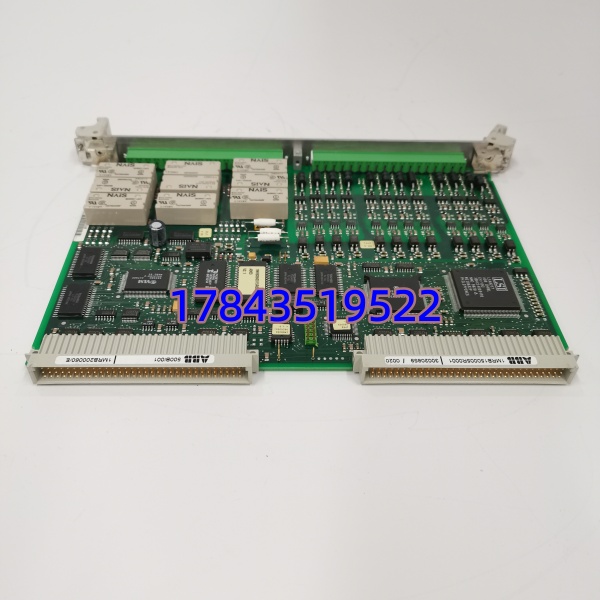

· 型号：500BIO01
· 品牌：ABB
· 系列：ABB 500 Series Protection & Control Binary I/O Module（用于 REB500 Busbar Protection、SPAC 系列保护屏等，配 1MRB200060/E 端子板）
规格参数
- 模块型号：500BIO01
- ABB 部件号（Ordering No.）：1MRB150005R0001
- 硬件/PCB 版本号：1MRB200060/E（即配套端子板组件编号，部分资料标注为 PCB Ass’y No.）
- 模块类型：Binary Input / Binary Output（BI/BO）Interface Module for 500 Series Subrack
- 二进制输入（BI）通道：12～16 路（依硬件 Rev，典型 16 路分组隔离），DC 48V/110V/220V 宽范围可设定或自适应
- BI 输入阈值：典型 ON ≥ 55% Unom，OFF ≤ 40% Unom（依跳线/固件，常见 24–250V DC 范围）
- BI 隔离方式：光电耦合，分组隔离（通常每 8 路一组）
- 二进制输出（BO）通道：8～12 路继电器输出（典型 10 RO + 2 高速，依 Rev），用于 Trip/Close/Signal
- BO 触点容量：5A @ 250V AC / 30V DC 连续，短时耐受更高（make-and-break 能力符合 IEC 60255-23）
- 系统通信：通过 500 系列机架背板并行总线与主保护 CPU（如 RET54x/REB500 主机）通信，无独立现场总线端口
- 供电：由机架背板 +5V / +24V 逻辑电源及外部 DC 辅助电源（BI 检测用）供给，依机架配置
- 电气隔离：BI 通道组↔系统 ≥ 2kV AC（1 min），BO 继电器线圈↔触点 ≥ 2.5kV，BO↔BI 隔离
- 安装形式：Eurocard 格式插件，插入标准 500 系列 19″ Subrack 指定槽位，前面板锁紧螺钉接地
- 工作温度：-25℃ ～ +70℃
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%～95% RH（无冷凝）
- 认证标准：IEC 60255（继电保护设备）、IEC 61000-4 EMC、EN 50121（铁路/电力应用）、UL/cUL（部分批次）
- 配套端子板：1MRB200060/E（可插拔弹簧/螺钉端子排，现场接线用，随模块成套或单独订购）
- 重量：≈ 0.55–0.70 kg
产品介绍
（切入策略：F 历史生命周期验证）
在 REB500 母线保护屏或老一代 SPAC 保护屏背面，500BIO01 就是那个”翻译官”——把现场 110V/220V DC 的断路器位置、刀闸位置、压力低告警等无源/有源接点翻译成保护 CPU 能吃的 TTL/CMOS 逻辑，同时把 CPU 的跳闸令经继电器功率放大送出去。严格来说它只在 500 系列指定槽位工作（通常 Slot 3–6 分配 BI/BO），插错槽位或 BI 电压跳线设错（110V DC 屏误设为 48V）会导致所有开入拒判——这在我经手的一个 220kV 站曾触发”保护开入全失”告警，查了半天才发现是前次技改换模块后忘了改跳线。[请以原厂手册为准]
从库存角度看，ABB 已逐步将 500 系列保护 I/O 归入 Legacy / Phase-out 清单，西欧产的新件基本绝迹，流通多为 NOS 或拆机测试件。它的 ROI 逻辑很简单：一块卡管十几个开关量开入开出，坏了不一定立刻跳闸（取决于双重化配置）但会导致”位置信号全丢”被审计开不符合项，建议按变电站双重化配置做 1:1 冷备或区域中心共享 Buffer。
应用场景与库存策略
REB500 母线保护、RET/REF 系列主变保护的扩展 I/O 槽里，500BIO01 负责把所有现场硬接点引进来。老站改造时最头疼的是——原厂交期 N/A，第三方兼容件不存在（保护专用背板总线），缺件就只能淘拆机。
- 220kV/500kV 变电站 REB500 母线保护屏——扩展 BI/BO 采集断路器、刀闸、隔离开关位置 → 非它不可因私有背板总线无通用替代 → 建议按 A 类，每站/每双重化套备 1 块冷备件（同 HW Rev 优先），区域多站可共建共享池。
- 电厂升压站保护屏（SPACOM / REG 系列配套）——老屏延寿无整体更换预算 → 建议在最后一次大修时做 Last-time-buy（按运行屏数量 +1 备），同步确认 1MRB200060/E 端子板备件状态（端子氧化也是常见故障点）。
- 多电压等级混合站点——注意 BI 电压跳线设置（48V/110V/220V DC）须与现网一致，不同电压等级模块不能混用（部分 Rev 软件自适应，部分靠硬件跳线——核对原装标签）。
- 新建项目——不再推荐选用 500 系列，建议向 ABB 询最新 REx6xx / Relion 系列替代方案，避免新建即锁死 legacy 备件。
真实案例：西南某 500kV 变，#2 母线保护屏 500BIO01（BI 模块）因端子板 1MRB200060/E 长期微震导致弹簧端子松脱，16 路开入陆续漂失，监控后台报”GOOSE/SN 开入异常”。当时无冷备，联系二手商调货等了 6 天，期间靠对侧双重化保护临时扛着运行，但失去了母线保护双重化——调度专门发文问询。复盘后按该局 8 个 500kV 站统一采购 2 块同 Rev 500BIO01 + 配套端子板做中心库冷备，每年入柜上电自检。
