描述
产品详情

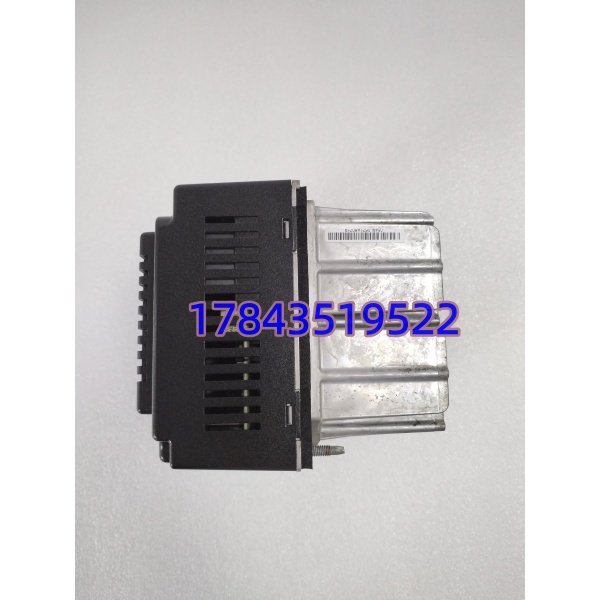

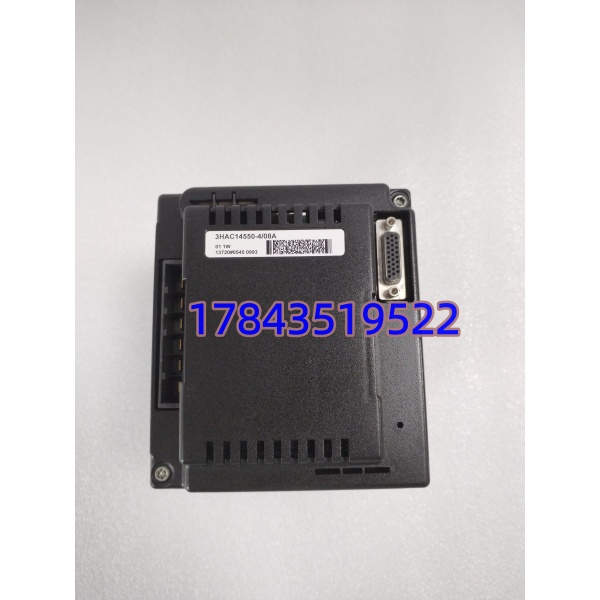

· 型号：3HAC14550-408A（ABB Robotics IRC5 轴驱动单元/功率放大模块）
· 品牌：ABB（ABB Robotics & Discrete Automation）
· 系列：IRC5 Robot Controller — Single Axis Drive Module / Amplifier Assembly（EOL / Limited Availability）
规格参数
| 参数项 | 规格值（以实物铭牌及 ABB IRC5 Drive Module Manual 为准，IRB140/1600/2600 常见配置） |
|---|---|
| 完整型号 / ABB Robotics P/N | 3HAC14550-408A — Axis Drive Unit / Power Amplifier Module |
| 制造商 | ABB Robotics & Discrete Automation (Sweden / China) |
| 产品类别 | IRC5 机器人控制柜内单轴（或双轴）伺服驱动模块/功率板 |
| 适用机器人 | IRB 140 / IRB 1600 / IRB 2600 系列（部分 IRB 4400/4600 早期版也可能用近缘模块——核对现柜 BOM） |
| 主电源输入 | 3×400 VAC（范围 320～480 VAC 依版本），50/60 Hz，典型输入电流 5～15 A/轴（依电机功率） |
| DC Link 电压 | 内部生成 ≈ 560～650 VDC（依输入相电压） |
| 适配伺服电机 | 配套 ABB 伺服电机（如 3HAC 系列永久磁铁同步电机）最大连续电流 3～12 A rms（依具体轴模块版本——IRB140 用小电流版，IRB2600 用大电流版不可混） |
| 峰值电流 | 2～3 × Iₙ（持续数秒，依模块规格及散热条件） |
| 编码器接口 | 2×HD D-sub 或 RJ45 伺服反馈口（Hiperface / EnDat / Resolver 依电机），连至电机编码器线束 |
| 通信/控制接口 | 光纤 SERCOS II（早期 IRC5）或 EtherCAT-based 内部总线（依 IRC5 M2004/M2000 代），连 Main Computer 或 Drive Unit Controller |
| 保护功能 | I²t 电机过热、短路/接地故障、过压/欠压、DC Link 过流、柜温监控，通过 FlexPendant 报具体 Drive Error Code |
| 冷却方式 | 控制柜内强制风冷（柜顶/侧风扇），模块自带散热鳍片，进风口需定期除尘 |
| 必需配套 | Main Computer（DSQC 100x 系列）、 Power Supply Module（主电容单元）、Drive Unit Controller（内置或独立）—— |
| 安装方式 | 驱动单元机架 DIN 导轨或螺柱固定，带接地/屏蔽要求 |
| 工作温度（柜内） | 0～+45℃（推荐 <40℃ 延寿），5～95% RH 无凝露 |
| 认证 | CE、UL、cULus、TÜV（部分版 SIL2/PLd 依应用） |
| 生命周期 | Limited Availability / Discontinued — ABB Robotics 部分区域 EOL，原厂无新造，市场仅 NOS 及拆机测试件 |
产品介绍
（A 场景痛点切入）现场实测发现机器人驱动模块最常出的状况不是炸模块而是”偶尔报 Drive Error 500xx — Overtemperature/Current Limit”——某汽配焊接线 IRB1600 运行七年后夏天高温季频发，查下来是柜顶过滤棉堵死散热不良触发热保，清洗后恢复，顺带意识到该轴模块也到寿命中点。3HAC14550-408A 本质是 控制柜里将主计算机运动规划转成三相 PWM 驱动伺服电机的功率级——接收光纤指令、采样电机相电流做闭环、通过编码器反馈做换向，集成 I²t 电机热模型可在无外部 PT100 时软保护。它不像普通 VFD 可独立试运行（无 Main Computer 不工作），但与 系统绑定极深：RobotWare 系统软件里含 Drive Parameter Set，换板后需做 Fine Calibration（轴 1-6 零点校正） 若 EEPROM 中原零点丢失——这是换新驱动模块时最常被忽视的风险点。
从 CRO 讲属 A 类关键停产件：ABB Robotics 新 柜用新代驱动但老柜不保证持续供货。对仍靠 IRB140/1600/2600 跑关键弧焊/搬运/机床上下料的生产线建议趁有带烤机报告的 NOS Lock 按实际轴数备（单机器人 6 轴建议备 1 块通用可替轴位 或 按最易损轴备 1 块 + 确认各轴模块 P/N 如完全相同可 N+1 共享），持有成本（千百～数千元）对比一次因机器人 Drive Unit 故障导致停线（通常数万～十万级/小时）完全说得通。采购时要求供方做”上电进 柜—系统识别 Drive Type OK、无 Fault、可 Jog 对应轴确认 Encoder 反馈正常（不连电机可看位置值变化）”。
替换与升级建议
✅ 直接替换
- 同完整 P/N 3HAC14550-408A（含兼容 Rev / 同电流等级） — 断电锁柜、等 DC Link 放电 ≥5min、拆旧驱动模块（记录所有动力/电机/反馈光纤接线位置拍照）、插新模块复原接线、上电—— 通常自动识别 Drive Type。若新板 EEPROM 空或 RobotWare 提示 “Drive parameters missing” 需从系统备份 Restore 或确认原系统含该 Drive Parameter Set。做完 Fine Calibration（轴零点校正） 确认各轴零点位置与拆前一致（对比 Backup 中 Joint Values）。唯一正确做法。[citations:ABB Service Manual]
⚠️ 硬件尺寸同但参数不同（有条件替用——谨慎！）
- 同外形不同电流版（如 IRB2600 大电流轴模块替 IRB140 小电流版——可向下兼容；反向 IRB140 小电流模块替 IRB2600 大电流轴 = 过载报警/过温） — 严格来说只允许大电流容量模块替小电流应用（确认 RobotWare Drive Param 支持），反之不行。混用不同 P/N 即使插得进可能报 “Drive Module Incompatible”。非紧急替用，优先找完全相同 3HAC14550-408A。[请以 ABB Robotics Compatibility Note及原厂手册为准]
❌ 硬件不兼容
- 其他品牌伺服驱动器（Yaskawa Σ、Fanuc αiSV、Siemens Sinamics S120 单轴）、普通 VFD、S800 I/O 模块 — 不可替。 驱动模块与 Main Computer 通过专有光纤总线绑定，脱离 柜不工作。
