描述
产品详情
· 型号：3HAC031683-001（ABB FlexPendant，早期 6.5″ Color LCD w/ Keypad —— 部分区域标 3HAC031683-001 等同 3HAC021272-001 变体，以铭牌为准）
· 品牌：ABB Robotics
· 系列：ABB IRC5 Industrial Robot Controller — FlexPendant (Teach Pendant / Programmer Terminal)
规格参数
- 产品名称：FlexPendant (Teach Pendant) for ABB IRC5 Robot Controller — Standard 6.5″ Color Display Version
- ABB P/N：3HAC031683-001（关联 legacy P/N 3HAC021272-001 / 3HAC028357-001 依屏幕类型 touch/non-touch——采购时给完整号要求 cross-check）
- 适用控制器：ABB IRC5 Single Cabinet / Dual Cabinet / Compact / OmniCore（OmniCore 用新型 FlexPendant 但部分向下兼容——需核对 FW），FW ≥ RobotWare 5.0 通常支持
- 显示屏：6.5″ TFT 彩色 LCD（640×480 VGA 或 320×240 依版），部分版无触摸（纯键控），部分版带 Resistive Touch（依 exact suffix）
- 输入设备：Jog 键（轴 1-6 / 线性/回转）、功能软键(F1-F5)、数字键、使能开关(Enabling Device 三档位——松开=伺服 OFF)、急停蘑菇头(ESTOP)
- 通信接口：
- 旧版：专有 FlexPendant 串行链（经 10m 螺旋缆集成或经 FlexPendant Base Unit + Cat5e）
- 新版（FW6+）：USB 或 Ethernet 到 Controller Service Port / 内联 Switch
- 配套件：极为关键——分两种形式：

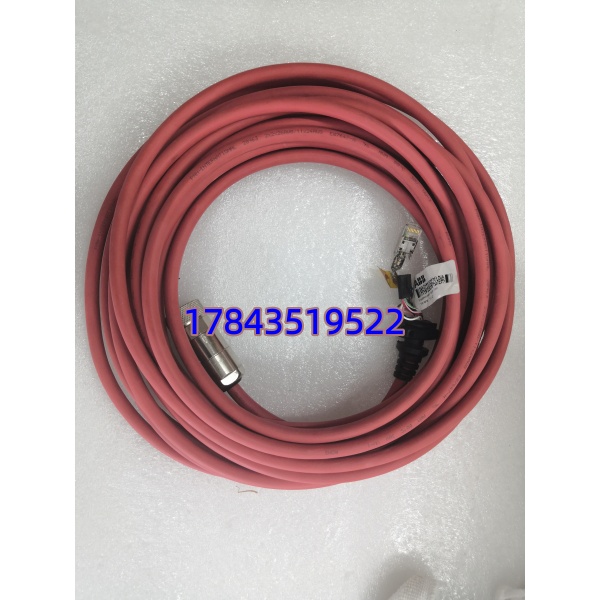

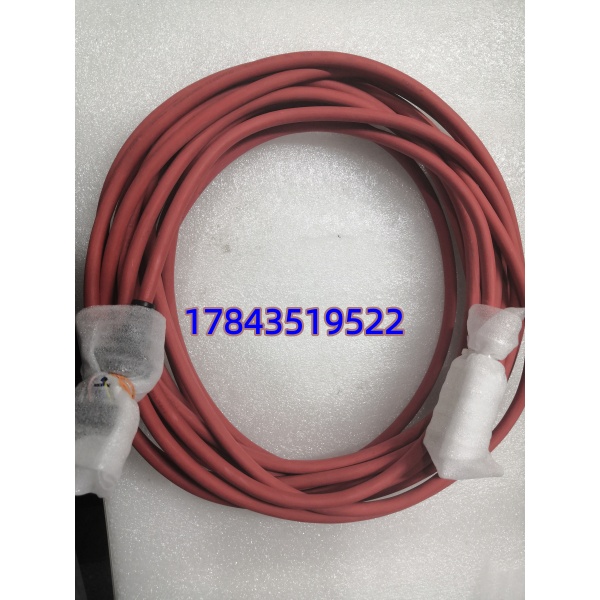

- A) 一体螺旋缆（FlexPendant + 集成 10m 缆直连 Controller XP 口）
- B) FlexPendant Body + FlexPendant Base Unit (3HAC026525-001 etc) + Cat5e + 24V 供电器
→ 买前确认你们现网是 A 还是 B 形式（拆柜看连法），二者不互换！
- 状态指示：Pendant PWR LED（亮绿=通信正常），Link LED
- 供电：由 Controller 经 Base Unit 或缆内线供 24V DC（典型 <10W）
- 热插拔：支持示教器热拔插（IRC5 运行态可拔/插 FlexPendant，机器人保持使能状态但无法 jog/编辑直至重连）——但建议先按 ENABLE 松开确认伺服 OFF 再拔防意外 jog
- 工作环境：操作 0～+45℃｜存储 -20～+60℃｜湿度 5%~95% 非凝露｜IP54 前（后 IP20 需装柜外）
- 认证：CE、cULus、EN ISO 10218-1 (Teach Pendant as part of robot system)
- 机械：约 260×180×60 mm（含使能柄）｜螺旋缆长通常 10m（可订 15/20m）｜重量 ≈ 1.1 kg
产品介绍
（F 历史生命周期验证切入——3HAC031683-001 属 IRC5 第一代 FlexPendant（6.5″ 非全触），新线 OmniCore 已推 10″ 多点触控 FlexPendant，但该 P/N 仍大量在役。ABB 标注”Active Mature”——新原包渐少、交期拉长（EU 仓 8~14 周不罕见），部分 Region 推 Last Time Buy 建议。）
这东西现场坏多是螺旋缆内芯疲劳断线（反复扭转致屏闪/通信掉线）或急停微动失效、使能三档位弹簧疲。屏本身很少坏。从库存视角它是 B 类中高影响备件：单价 ¥1.5~3万、缺货致无法示教/零点校正/故障复位（自动运行不受影响但维护瘫痪）——产线停等编程员=直接停产损失。建议每条 IRC5 产线（或同类 3 台以上机器人 Cell）备 1 台 FlexPendant 冷备件，多 Cell 同型号可池化 N+1。买时务必确认缆形式（一体缆 vs Base+网线）匹配现网——这是最容易订错的点。
应用场景与库存策略
机器人自动运行不受 FlexPendant 影响，但缺示教器=无法做恢复点校零、手动移轴避干涉、查 Error Log 细项、修改程序——维修时最要命是卡在”轴动不了又看不出为啥报 500xx”。更常见是缆断致间歇通信丢失（FlexPendant Link Lost），误判为 Pendant 主板坏。
典型场景与备货建议：
- ：每 Cell 3~4 台 IRB → 按 Cell 数 N 备 ≥1 台同规格 FlexPendant（确认缆形式一致），标识对应 Cell 勿混用（虽可交叉但 FW Ver 需兼容）
- 食品/电子组装 IRB 140 单机：单机无冗余 → 仍建议备 1 台（或协议供应商 24h 代管 VMI）——示教器摔落/液溅坏不算保修内
- ：新 OmniCore 控如向下兼容可共用新触屏版但建议留旧 3HAC031683-001 作备用直连旧 柜做应急排故
- 改造增机器人：随新机要供应商免费提供 spare FlexPendant 或写入合同折扣价——很多项目只给 1 台/柜忘了备件
真实案例：华南某汽车零部件厂 IRB 2600 焊接线（6 台 ），白班示教时发现 #3 柜 FlexPendant 屏亮但 jog 键无反应、报”FlexPendant Communication Lost” 周期重连。查系螺旋缆近 Pendant 端 3 根芯断续（目测白化折痕），暂可重插恢复但明确需换。库房按建议存 1 台 3HAC031683-001（同缆长 10m 一体型）——断控制电拔旧缆插新（注意标记缆走向防缠），上电自动识别 FW 版，Login 验证 jog 正常 5 分钟。旧缆作报废。点检员说——以前没备以为”不会坏”，上次邻线类似故障等供应商调货停工 4 小时。
