产品详情

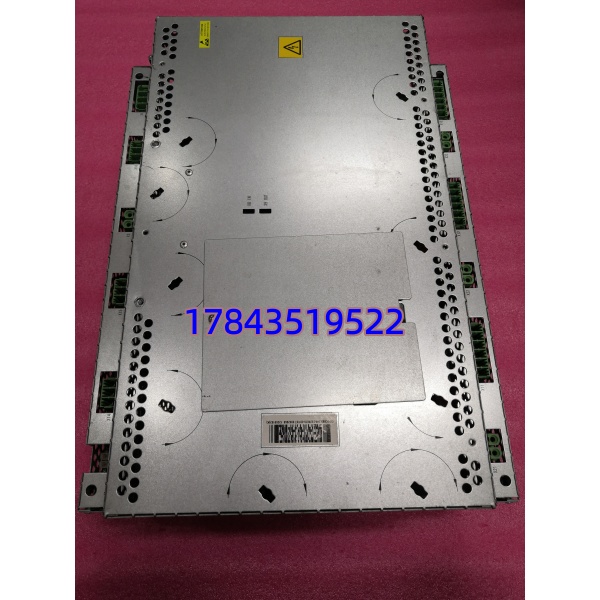

· 型号：3HAC029818-001（含变体 3HAC029818-00110 带预制线缆）
· 品牌：ABB Robotics
· 系列：IRC5 — Single Axis Drive Unit (Inverter Module) for Large Manipulators
规格参数
- 模块类型：IRC5 柜内单轴伺服驱动/逆变功率模块（Slim Drive Unit 系列）
- 适用机器人：IRB 4400 / 6400 / 6600 / 6640 / 7600 / 6640ID（依柜型 Standard / Compact 确认物理尺寸）
- 适配控制板：必须与 DSQC 663 Drive Control Board（或对应代 DSQC 6xx）配合使用，驱动板插本模块顶部/侧总线
- 供电：直流母线由 IRC5 整流单元（主电源模块 / Main Power Supply Unit M200 等）供给，典型 540V DC (400V AC 输入)
- 输出电流：额定有效值依具体标定（常见 6A~18A RMS 对应不同电机——以模块铭牌 Irms 为准，如 9A 版配 IRB6600 腕/臂轴）
- PWM 频率：典型 8kHz / 12kHz 可组态（RobotWare 中 set）
- 保护功能：过流(OCL)、过压(OVL)、欠压(UVL)、IGBT 温度监测、电机热敏输入（KTY84/KTY83 或 PTC）
- 状态指示：模块面板上 PWR / FLT / RUN LED（依版本），故障代码通过 DSQC 663 上报 RobotWare

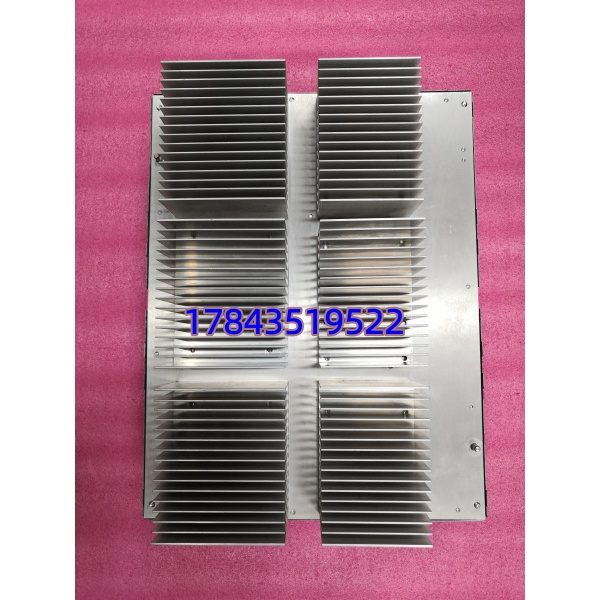

- 冷却：强制风冷（由柜顶/侧风扇抽风，模块散热片朝气流方向），严禁堵风道
- 安装方式：插入 IRC5 驱动柜导轨，底部直流母线铜排螺栓连接 + 顶部控制总线排线插接 + 电机 U/V/W 端子出线
- 配套件：通常需同时确认 DSQC 663 驱动控制板版本兼容、主电源模块容量余量、制动斩波/电阻配置
- 编程/诊断：通过 FlexPendant → Control Panel → Drive Unit 状态查看；故障日志见 Event Log
- 工作温度：0 ～ +55℃（部分资料 -10～+55℃ 强化），存储 -25～+70℃
- 湿度：5%～95% RH 非凝露
- 认证：CE / UL / cULus / TÜV（机器人系统整体认证）
- 尺寸（模块本体）：约 90×240×280 mm (W×H×D，依 slim/standard 版)
产品介绍
（从停机损失视角切入）
焊接线六轴 IRB6600 整点跳车报 Drive Unit Overtemp然后 Communication Error——打开 IRC5 柜发现 3HAC029818-001 散热片根部 IGBT 炸裂，基本是老化+夏天柜顶滤网堵风道诱发。这种驱动模块现场坏概率不低（尤其满负荷弧焊/搬运线三班倒），原厂已渐 EOL 转新一代 Drive Unit，交期曾见过 14 周特殊订货。它是 IRC5 柜里单轴功率核心，坏一轴整机器人趴窝，按 A 类管。
严格来说它需与 DSQC 663 驱动控制板版本匹配——部分早期 DSQC 663 v1.x 与新版 Drive Unit 固件握手协议略不同(RobotWare 5.x vs 6.x)，换件前确认 RobotWare 版本支持或同步升 DSQC 663。不推荐混用不同电流额定版模块（虽物理兼容可能报 Drive ID Mismatch或限流不正确）。
应用场景与库存策略
痛点：汽车焊装主线 IRB6600 六轴，单轴驱动模块故障无备件→整线停线等待调货。每条线停线损失通常 ¥20k～¥100k/小时，而模块单价占整线设备投资 < 0.5%。
典型场景与备货建议：
- 汽车/零部件弧焊/点焊线（IRB6600/6640） — 标准柜多轴驱动 ⇒ 建议按最常见轴（通常轴 1-3 大电流版或轴 4-6 小电流版各留 1 件冷备），A 类库存
- 通用工业搬运/冲压连线（IRB6400/7600） — 单台关键工位 ⇒ 建议供应商寄售 1 件或自留 1 件冷备
- — 原设计即该驱动 ⇒ 立即核现在役数量，Last-Time-Buy 各规格各 1 件计入战略呆滞准备金
- 已计划 OmniCore 控制柜替换 — 过渡期仍建议留原件 ×1 覆盖迁移前突发故障
真实案例：
华南某合资车企焊装主线 IRB6640 轴 2 报 Drive Fault 红灯，复位无效。库房有去年 Last-Time-Buy 购入的同版 3HAC029818-001（配 DSQC 663 v2.3 兼容），断电验电后拆直流母线铜排→拔控制排线→松电机线→换模块→复原→上电 Drive Self-Test PASS→零点复校(因轴偏移需微调)。总停机 47 分钟。若等调货按历史最快递 9 天——那条线停线损失约 ¥60k/h。事后增补：各轴规格驱动模块冷备各 1 件 + DSQC 663 控制板 ×1 件。
