描述
产品详情
· 型号：3HAC026271-001（DSQC646）/ 3HAC027648-00102
· 品牌：ABB
· 系列：IRC5机器人控制系统
规格参数
| 参数项 | DSQC646 (3HAC026271-001) | 电源模块 (3HAC027648-00102) |
|---|---|---|
| 产品类型 | ELAN EPS电子位置开关安全监控单元 | 开关电源模块 |
| 核心功能 | 6轴关节位置安全监控、安全停止触发 | 为IRC5系统提供24V DC稳定供电 |
| 安全等级 | ISO 13849-1 PLd / SIL 2 | 不适用 |
| 电源要求 | 24V DC（±10%），由IRC5系统供电 | 输入100-240V AC，输出24V DC/10A |
| 效率 | 不适用 | 92% |
| 防护等级 | IP20（柜内安装） | 未明确（适配器型，无高防护） |
| 安装方式 | IRC5控制柜背板插槽 | 外置式安装 |
| 工作温度 | -10°C至+55°C | 未明确 |
| 产品状态 | 已停产，流通渠道以拆机/翻新为主 | 渠道库存流通中 |
产品介绍
搞过ABB IRC5机器人维护的工程师都知道，机器人本体一般坏不了，真正让系统趴窝的往往是控制柜里那块不起眼的安全监控板。3HAC026271-001，即DSQC646，就是IRC5系统里负责“电子位置开关”ELAN EPS功能的安全监控单元。它不参与机器人的轨迹规划，但它干的那活儿比规划更关键——实时盯着6根轴的关节位置，一旦某个轴超出了预设的安全软限位，它立刻触发安全停止，防止机器人撞到围栏或者把自己拧成麻花。

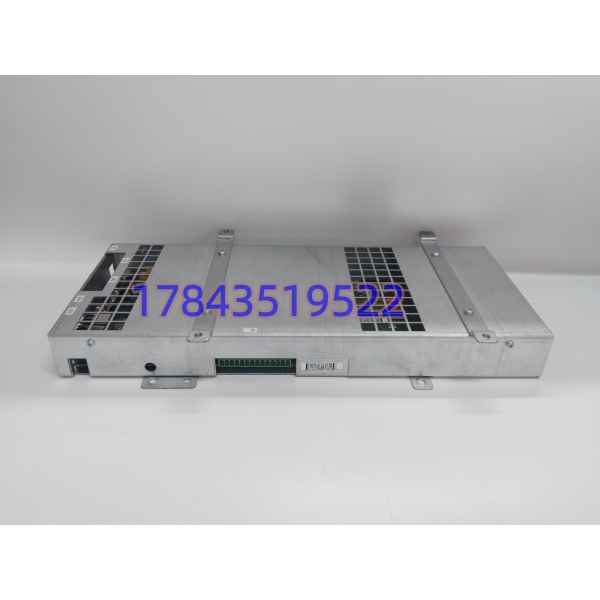

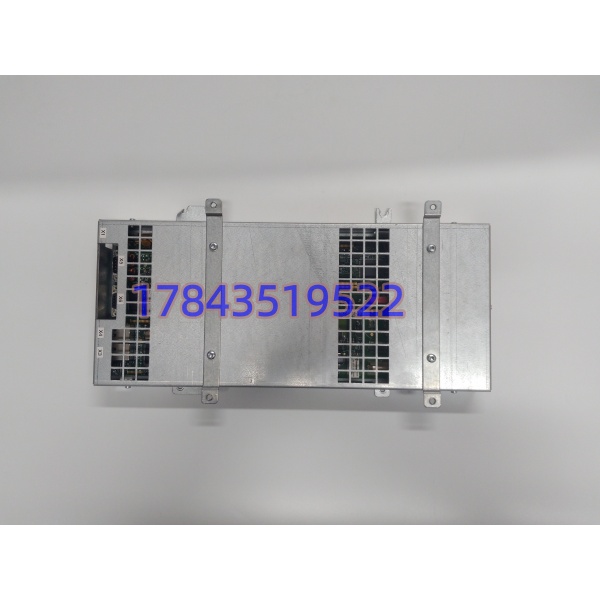

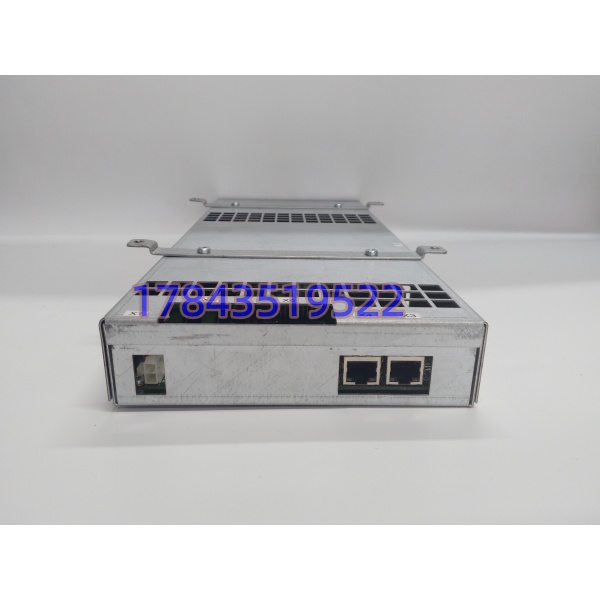

配套的3HAC027648-00102是24V/10A电源模块，给IRC5控制器提供稳定的直流供电，效率标称92%，带主动PFC能扛住厂区电网的电压波动。 严格来说，这两个编号对应的是两个独立部件，功能完全不同：3HAC026271-001是控制柜内部插板式安装的安全单元（DSQC646），3HAC027648-00102是外部挂装的电源模块。采购时务必确认你需要的是柜内板卡还是外置电源，不要当成一个套装买。
DSQC646（3HAC026271-001）已确认停产，官方替代型号为DSQC663但仅限 Compact柜使用。 现在市面上的货源以原装拆机件和认证翻新件为主。 考虑到DSQC646属于安全等级PLd/SIL2的关键件，它的失效直接影响机器人的安全功能，备货优先级比普通I/O模块高出一截。电源模块（3HAC027648-00102）虽未明确停产但渠道描述参差不齐，采购买之前核对实物标签最稳妥。
应用场景与库存策略
之前碰到一个汽车焊装车间的机器人，开机自检时报“EPS单元通信超时”，示教器上的轴位置数据全读不出来，机器人直接锁死在安全停止状态。排查下来是（3HAC026271-001）板上的一个光耦老化导致内部总线信号畸变。厂里没有备件，紧急从300公里外的兄弟车间借了一块，那条焊接线停了大半天——后道总装全线等件。
典型场景与备货建议：
- 汽车制造（焊装/总装机器人工作站）：监控机器人轴位置安全范围，一旦失效机器人无法运行。 建议每个工作站至少备1块冷备件，与配套电源模块（3HAC027648-00102）分别储备。
- ：原厂已停，替换件DSQC663不通用。 建议统计所有在役的3HAC026271-001数量，按“在用数量×30%-40%”一次性扫货——安全件的年故障率虽然不高，但一旦出问题就是全线停摆。
- 电源模块老化替换：3HAC027648-00102输出24V/10A，效率92%，现场电网波动大的场景下，电源模块的实际寿命可能比预期短。 建议每3-4年主动更换在线电源模块，把旧模块降级为应急备件。
真实案例：
某家电厂的机器人工作站，（3HAC026271-001）在运行中突然报“轴位置监控故障”，机器人停机。厂里没有备件，等了两天才从渠道调到一块拆机件。工程师换上之后发现新板子固件版本跟老系统不兼容，报错代码跟原来一模一样——原来那块拆机件是从 Compact柜里拆的，跟标准柜的固件不通用。最后又等了三天换了一块标准版的才恢复。从那以后，他们的采购流程里加了一条：所有3HAC026271-001备件到货后必须用示教器做一次“安全板自检”测试，确认固件版本与现有系统匹配，才能入库。
