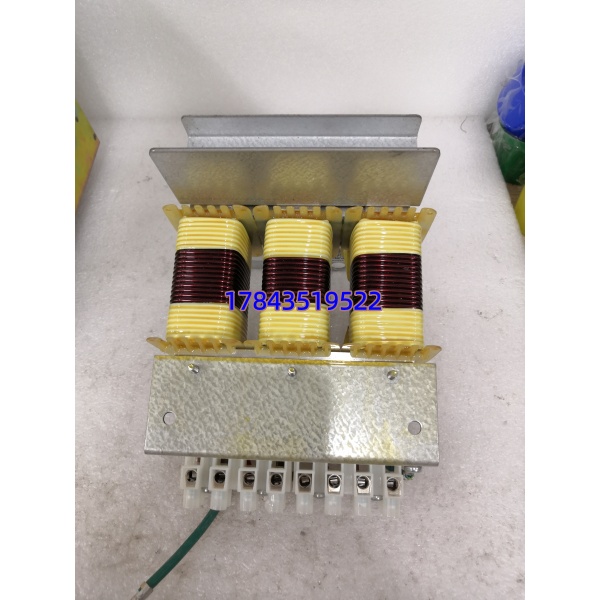

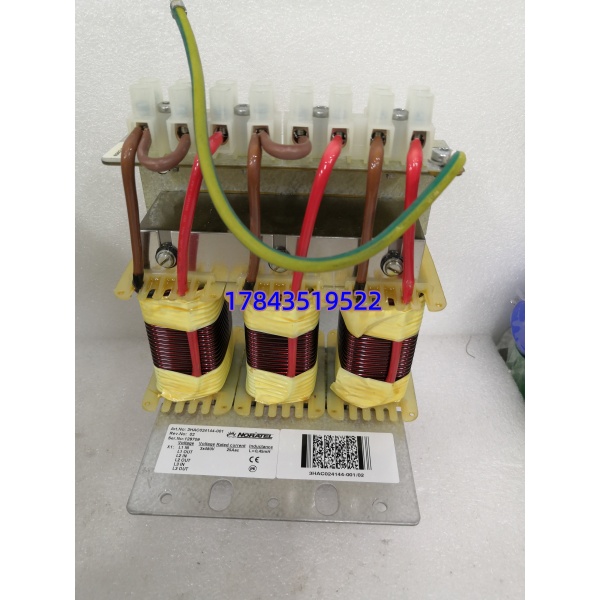

· 型号：3HAC024144-001（市场通称 IRC5 Main Computer / Base Unit，常对应 DSQC 1000 或 DSQC 1003 主板）
· 品牌：ABB Robotics（ABB Group）
· 系列：IRC5 Series — Main Computer Module (MCM / Base Unit) for Standard Cabinet, Compact Cabinet, Paint Cabinet
规格参数
- 产品名称：3HAC024144-001 Main Computer Board / Base Unit for ABB IRC5 Robot Controller (DSQC 1000 family)
- 所属系统：ABB IRC5 标准柜（Type A Drive Unit 机架）、IRC5 Compact（画架式）、IRC5 Paint（部分版本）——需配合相应电源板(PS)、Drive Unit、FlexPendant Interface Module
- 功能：执行 RobotWare OS、轨迹规划、逻辑控制(Ladder/ST)、与外部系统通讯（Fieldbus Profibus DP / Devicenet / Profinet / EtherNet/IP 依 CEX 卡）；提供 FlexPendant 接口、SERCOS Cycle Master、USB / CF / HDD 存储接口
- CPU：x86 兼容 embedded processor（依版本 Celeron / Pentium M 级，ABB RobotWare 绑定量产），无用户可换 CPU
- 内存：板载 DDR RAM（典型 256/512 MB ~ 1 GB 依版本，焊装）
- 存储：CompactFlash Type I/II 插槽（存系统 + 应用 .sys / .cfg / RAPID 模块）及/或 2.5″ IDE/SATA HDD（依版本，后期版仅 CF）
- FlexPendant 接口：专用多芯圆形接头连 FlexPendant 缆（3HAC02091-1.xxxx 系列）
- SERCOS 接口：2 × ST 光纤（SERCOS Master Out → Drive Unit In → … → Drive Unit Out → Master In 闭环）
- 扩展总线：PCI 或 PCIe 槽（依机柜版本）接 CEX 通讯卡（Profibus / Profinet / EtherNet/IP 等）
- 状态指示：PWR（绿）、RUN（绿—OS 运行）、ERR/FLT（红）、HDD（黄—CF/HDD 访问）、SERCOS Link LED
- 供电：由 柜内 PS 板（+24V / +5V 辅助）经背板供给
- 安装：垂直插于 标准柜背板最左/指定槽，或集成于 Compact 柜内主板托架
- 工作温度：0℃ ～ +55℃（存储 -20～+70℃），湿度 5～95% 非凝露
- 尺寸（模块本体）：标准 主板 ~ 200 × 170 mm（含散热片/屏蔽罩），依版本
- 认证：CE、cULus、EN ISO 10218-1（机器人安全相关系统部件）
- 备注：3HAC024144-001 是 PCB 组件号——，不同 DSQC 版本（如老 DSQC 5xx 系列 S4Cplus）物理不兼容
产品介绍
（从核心单点故障+参数备份意识切入）
现场实测发现 主计算机板坏的表现通常是：柜上电 FlexPendant 黑屏或停在 “Waiting for Controller”、SERCOS Ring 开不起来、主电正常但 RUN LED 不亮——本质是这块板挂了。它不像 I/O 卡有冗余，是单点故障源：坏则整个机器人控制器不可用。好在 RobotWare 系统和 RAPID 程序全在 CompactFlash 卡/硬盘上，换板不需重写逻辑，把 CF 卡拔过去插新板即可（少数情况需重指 Boot Device 进 BIOS 式菜单）。但！若 CF 卡同时坏或无备份……那就真麻烦——所以每次改完 RAPID 或 cfg 必须做 Controller Backup (.zip) 到外存。
库存判断：关键产线（焊装/喷涂 IRB 4400/6600/7600 等）按 柜型备至少 1 块冷备(A类)——新 部分型号仍订但交期 8~16 周，老版 DSQC 1000 族 NOS only。二手件重点查：无电容鼓包漏液（板载电解是通病）、CF 插槽簧片无松弛、FlexPendant 口无裂、SERCOS 光纤口陶瓷洁净——最好卖家提供上电 FlexPendant 亮屏 + SERCOS Ring Closed 截图。严格来说只在同 DSQC 1000 亚版本（Rev. A/B/C 等）及柜型兼容时直换。
应用场景与库存策略
主机板故障 = 整台机器人控制器瘫痪 = 产线停等件（焊接/喷涂线单台停可能影响整线节拍）。
- ：每条主焊线通常多台 ，单点故障影响整Cell。非它不可——SERCOS 主、FlexPendant 宿主、RAPID 运行平台均在此板。→
- ：紧凑柜主板集成度更高，故障时多整体换控制组件——若有独立可拆主板同理备 1 块。
- 老 S4Cplus 并存车间：S4Cplus 用 DSQC 5xx Main Computer——不互换（尺寸/背板/SERCOS 版本不同），严禁混插。
- 试验台/R&D：低优先级可共用产线冷备不另囤。
真实案例：华东某合资车企 IRB 6600 喷涂线夜班开班报 FlexPendant 卡 “Contacting Controller…” 永候——量柜内 24V/5V 电源 OK、Drive Unit PWR 亮但 DSQC 1000 主机板 RUN 不亮 ERR 闪 2 短。拆出 3HAC024144-001（DSQC 1000 Rev.C）见 2 颗 1000µF/6.3V 滤波电容顶部微鼓（运行 9 年），怀疑北桥供电不稳致不 Boot。库房按去年建议入了 NOS 同板冷备，断电拔旧→移 CF 卡/电池座→插新板→上电自动从 CF 引导→FlexPendant 亮→SERCOS Ring Close→Jog OK 恢复 <30 min（含 PM 复检）。事后补订填位，TPM 单新增” 主机板电容目检”入年检。库存经理说：”机器人主控板不像 I/O 卡常坏，可电容是九年后炸弹——备一块、CF 卡双备份、改完逻辑立刻落盘，三条腿少一条都半夜救火。”
