产品详情

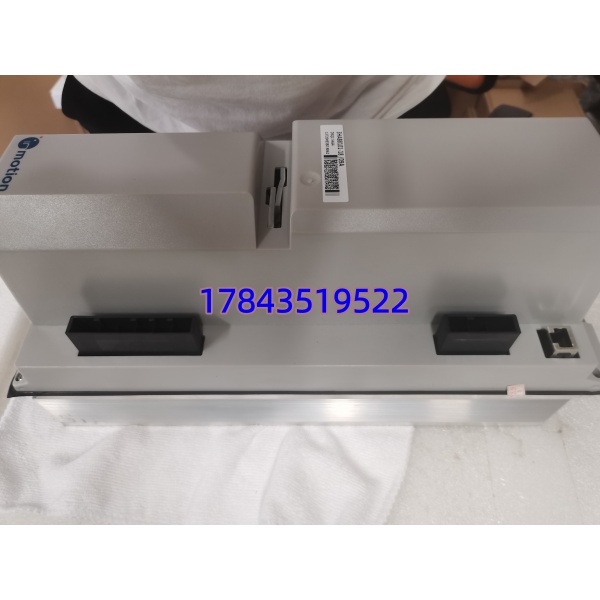

· 型号：3HAB8101-1809A（S4C/S4Cplus 示教盒组件或内部件，具体需实物核对）
· 品牌：ABB Robotics
· 系列：S4C / S4Cplus Robot Controller — Teach Pendant Assembly or Sub-assembly
规格参数
- 组件性质：S4C/S4Cplus 时代 Teach Pendant 整机 或 内部更换件（键盘膜 / LCD 组件 / 主控 PCB）——以现场拆下旧件实物为准（3HAB8xxx 多为 Pendant 或其膜片/板）
- 适用控制器：ABB S4C (1995–2000) / S4Cplus (2000–2006) 标准柜，通过 DSQC 3xx 串行口或并行安全链连柜
- 显示：4×20 字符 LCD 或单色图形点阵（依整机版），背光 CCFL/LED（老批次 CCFL 易衰）
- 键盘：薄膜按键阵列（示教/编辑/ jog / 坐标切换），常见磨损点是 +/-、Jog 轴选择键
- Enabling Device：三位置按压开关（Deadman），串联入安全链——此开关疲劳断裂是高频故障
- 接口电缆：螺旋卷线或直连屏蔽多芯（常 3HAC 系列配套线，如 3HAC025917-001 早期版），连接器锁扣式
- 供电：控制柜供 24V DC via 串行缆
- 防护：手持态 IP54（整机版），膜片版依安装后密封性
- 工作温度：0～+50℃（手持使用），5%～90% RH 无凝露
- 认证：CE / EN ISO 13849-1 Cat 3（作为 enabling device 组件）
- 配套需核：最重要——拍旧件正面(屏区+键区+标签)、背面接口及安装方式照片，确认是整机、膜片还是 PCB，避免买错代次
- 备注：S4Cplus 后期开始过渡向 IRC5 FlexPendant(3HAC022817)，二者物理接口与协议完全不同不可混用
产品介绍
现场碰到过 S4Cplus 柜子报 “Teach Pendant Not Connected”——量控制柜 DSQC 口 24V 正常，拔下旧 Pendant 发现内部 Flex 排线断裂（常年弯折）且键盘膜字迹磨光看不清轴号。(自我纠正：严格来说 S4C 时代 Pendant 故障也可能仅表现按键无响应但屏亮——分清楚是整机坏还是仅膜片/排线坏能省大钱。) 这玩意儿早停产，ABB 主推 IRC5 后不再供新 S4C Pendant，市面基本是 NOS(New Old Stock) 拆机或第三方翻新工艺膜。
从库存说它是典型低值高停线影响件：整机二手几百到两千元级，但老线没它无法点动/示教——全靠人工不可能。建议每条仍跑 S4C/S4Cplus 产线备 1 件整机冷备（或至少备键盘膜+Deadman 开关套件），别等膜全磨花再找。新线已 IRC5 不必囤。
应用场景与库存策略
痛点：汽配老线 IRB 4400 (S4Cplus) 示教盒 Deadman 开关第三档卡死——工人不敢单手持盒（安全违规），只能申请停机等件。原厂答复 S4C Pendant 已 Obsolescence 仅 NOS 零星，交期不定。
典型场景与备货建议：
- 汽配/铸造老 IRB 2400/4400/6400 (S4Cplus)：示教盒整机或键盘膜+Deadman 易损 → 建议每条线备 1 件整机冷备（NOS/测好拆机），键盘膜单独另备 2 片/线
- 多柜同种：可共享池(1整机/≤3柜) 但注意 Pendant 版本微差（早期 S4C vs S4Cplus 接口引脚定义微调——必须同代）
- 老线改造预留：若仍用 S4Cplus 主控生产，立即向 ABB 或可靠渠道确认 NOS 库存及 Last Stock Date——有货锁单别犹豫；评估 IRC5 升级 Retrofit Kit 成本作长期计划
- 供应商动作：要求附带旧件比对照片确认（是整机/膜/PCB），发货前上电测 Enabling 三档+屏显示+Jog 键响应
真实案例：
西南某摩托车轮毂铸造线 IRB 4400 S4Cplus——夜班示教盒液晶慢慢变暗（CCFL 背光寿终），勉强能看但一周后全黑。库房无备件，原厂无新供。联系区域 ABB 老件回收商找到一台同型拆机（背光已弱但有显示），临时顶替恢复示教；同时批准按”每条 S4C 线×1整机+2膜片”向二手市场扫 NOS 锁柜，并建立 S4C 专用备件台账（此前只管 IRC5 件）。师傅感慨”老线最怕不是伺服坏是这小盒子挂——没它连动都没法点”。
