产品详情

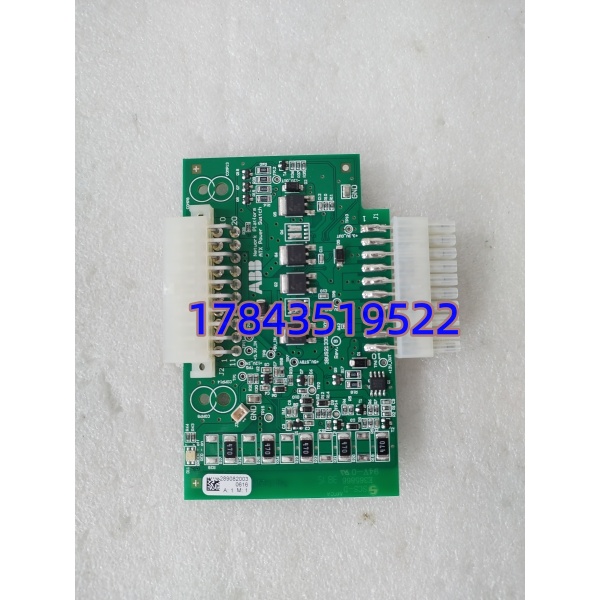

· 型号：3BUS213621-101（S200 Series Digital Input Module DI16 24VDC）
· 品牌：ABB Ltd.（ABB Low Voltage / Automation Products，S200 I/O 产品线）
· 系列：ABB S200 I/O System — Digital Input Module (compatible with AC500 PLC expansion)
技术参数
- 制造商：ABB STOTZ-KONTAKT / ABB Automation Products
- ABB 旧版物料号：3BUS213621-101（新目录部分对应 S200 DI16 24VDC 如 1SAP140000R0000 系，严格来说 S200 系列新旧编码可交叉查 ABB Cross-reference，以机身标签为准）
- 适用系统：ABB S200 I/O 站（经 接口模块 IF501/IF502 连 AC500 CPU 或作为 AC500 本地扩展）；独立 机架需配 电源模块 PS501 及接口模块
- 模块类型：数字量输入（DI），单槽宽度（典型 12.5mm 或按 标准宽）
- 输入通道数：16 点，分 2 组 × 8 点，每组共用 1 个 COM（0V / DC-）端
- 输入类型：24VDC Sinking（漏型/NPN 负逻辑）——现场传感器 PNP 源型需外灌电流，模块 COM 接 0V/DC-；严格来说 同期也有 Source 版 DI16，买前核对原标签是 Sink 还是 Source 免错
- 额定输入电压：24 VDC，工作范围 15–30 VDC
- ON 状态阈值：≥ 15 VDC @ 典型 6–7 mA 输入电流
- OFF 状态阈值：≤ 5 VDC
- 响应时间：ON/OFF ≤ 1 ms（可软件滤波配置依 CPU 固件）
- 隔离：通道组–背板及组间光电隔离 ≥ 500 VAC rms（典型标称 1500V 测试），工作隔离 250V CAT II
- 背板功耗：约 70–100 mA @ 5VDC（由 机架背板 PS501 供给，不需外部逻辑电源）
- 状态指示：每通道 1× green LED（ON 指示）+ 模块 SF/OK LED
- 接线端子：可插拔螺钉或弹簧端子（ 标准 20-pin 或分组端子依具体壳体），支持线径 AWG 24–14
- 安装：35mm DIN 导轨（TH35 per IEC 60715）， 标准机架槽位
- 工作环境：0℃～+60℃，5%–95% RH 非冷凝，IP20 柜内
- 认证：CE、UL 508、RoHS，符合 IEC 61131-2/ IEC 61010-1
- 停产状态：早期 3BUS 编码 模块进入 Legacy/EOL（ABB 主推 S500-eCo / 新编码 DI563 等作替代），市面为 NOS（库存余料）或专业翻新版
产品介绍
现场实测发现，老装置 扩展机架报 I/O Fault 时拆下 3BUS213621-101 看端子排背后——南方潮湿地区曾碰过一组 8 点因柜门密封差湿气渗入导致光耦侧渐衰，表现是整个 COM B 组 8 点全无响应而 COM A 组正常。换块经点灯测试二手件后恢复，全程未动程序。这模块就是把 16 路现场 24VDC 开关量经光耦隔离送进 背板总线，故障模式简单粗暴：整组不扫多因 COM 端未接或光耦老化，单点常通/常断多因现场过压或感性负载反峰损坏通道。
采购端两个易踩坑。第一， DI16 分 Sink（漏型/COM=0V，本型号 3BUS213621-101 常见为此）和 Source（源型/COM=+24V）两种——开柜看旧板 COM 端所接线是 0V 还是 +24V 再下单，买反会导致所有 DI 点逻辑反或不通。第二，早期 3BUS 编码新造已断，要求卖家提供序列号标签照 + 逐点 24V 触发 LED 测试说明（或视频）。按 ABC 分类属 B～C 类（影响信号采集但非 SIS），建议同类 机架 ≥3 台时间备 N+1 块冷备。新项目建议转 S500-eCo DI563（需核对机架兼容性）或直接 AC500 集成 I/O。
替换与升级建议
✅ 直接替换
- 3BUS213621-101 ←→ 同期或新编码同功能 DI16 24VDC Sink（ABB 新目录如对应 1SAP140000R0000 系 DI16 24VDC Sinking，物理尺寸同 标准宽，插槽兼容），直接原位替换。上电后 Automation Builder / PS501 重认硬件确认 %IX 地址映射无误。
- 注意早期 也有 Source(源型)版——仅当原标签确认是 Sink 版才可互替，Source 与 Sink 不可混用。
⚠️ 软件兼容（需改组态/确认点数）
- DI08（8点 DI）或其它点数模块——物理插槽兼容但通道数不同，若原程序引用 %IX[0..15] 而换 8DI 版会地址越界，不可直接替入除非同步改 PLC 符号表与硬件配置。
- S500-eCo DI563（16DI 24VDC）——功能替代但 S500-eCo 模块宽度/端子类型可能与老 机架不同（ 与 S500 早期机架不混装），仅适合新柜或整站 →S500 迁移时评估，非原位替入老 机架。
❌ 硬件不兼容
- ABB S800 I/O 模块（System 800xA 专用）、AC500 CPU 本体集成 I/O——背板引脚与总线不同，完全不能插入 机架。
- 把继电器输出模块（DO）当 DI 模块用——物理可能插进但功能相反且可能损坏。
