产品详情

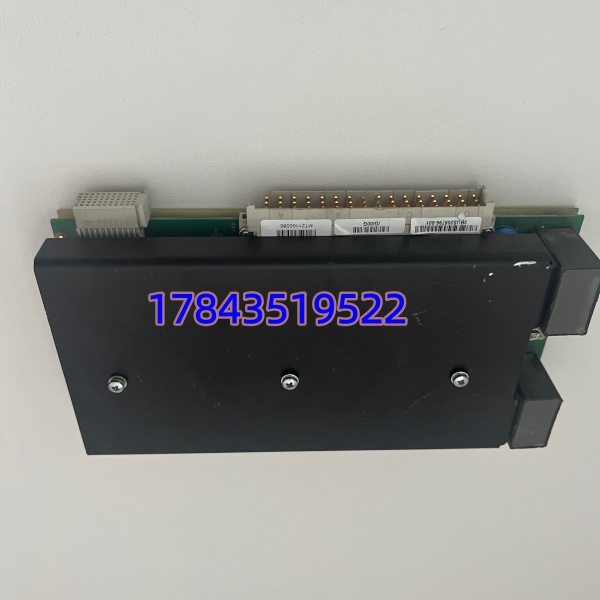

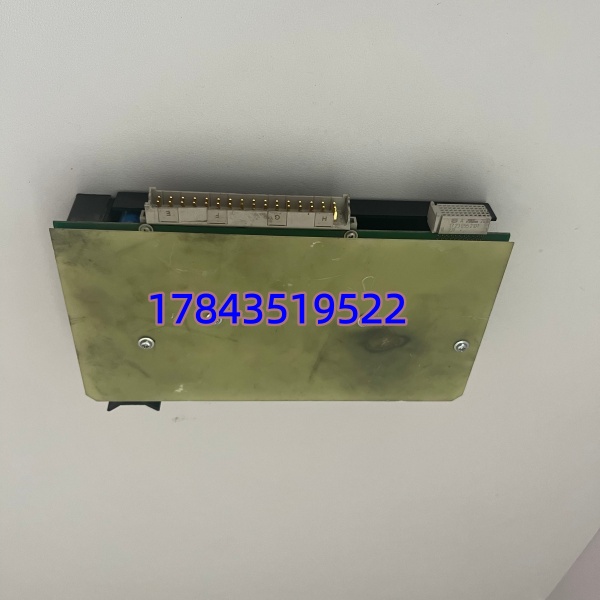

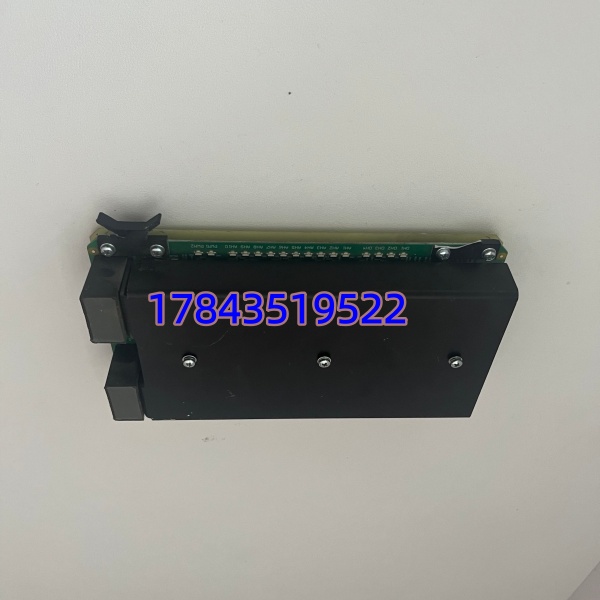

· 型号：3BUS208796-501（ABB S800 I/O 端子底座/端子单元，常对应 TU810V1/TU812V1 类紧凑底座）
· 品牌：ABB
· 系列：S800 I/O System（AC800M / 800xA / Freelance 配套）
规格参数
| 参数项 | 规格值 |
|---|---|
| ABB 订货/标识号 | 3BUS208796-501（底座本体标识，具体对应 TU810V1/TU812V1 依配置单——采购时建议核对原柜 BOM） |
| 产品类型 | S800 I/O Compact Terminal Base（端子底座/终止单元） |
| 适用电子模块 | S800 标准系列 DI/DO/AI/AO（如 DI810、DI811、DO810、DO820、AI810、AO810 等 12.5mm 或 22.5mm 宽） |
| 适配系统 | ABB AC800M（800xA）、Freelance 2016+、Advant Controller 450 带 S800 扩展机架 |
| 安装方式 | 35mm DIN 导轨 snap‑fit，模块垂直插入底座并锁紧 |
| 现场接线 | 可拆卸弹簧端子块（Push‑in 或螺钉依变体），支持 0.14～2.5 mm² 导线，预接线后可热拔电子模块 |
| 背板总线 | 与相邻底座机械拼接形成 S800 背板总线（ModuleBus/CEX 延伸），传递 I/O 映像与状态 |
| 供电分配 | +24 VDC 工作电源经底座端子引入，部分版本含内部电源汇流排供多模块并联 |
| 额定电压(现场侧) | 最大 30～48 VDC / 130～250 VAC（依通道类型及所插电子模块额定——底座本体无电压等级，耐压取决于模块+端子间距） |
| 隔离 | 现场侧—背板逻辑 ≥500 Vrms（依所插 模块规格） |
| 工作温度 | -20 ～ +60℃（IEC 61131‑2 工业级） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95% RH（无冷凝） |
| 防护等级 | IP20（需装于控制柜内） |
| 认证 | CE、UL 508、cUL、DNV/GL（Marine 选件）、IEC 61131‑2 |
| 配套件提示 | 通常需配对应可插拔端子块（如 TU810→TK810 类），老旧底座端子簧片疲劳建议同步更换端子块 |
产品介绍
（E—维护者视角切入）现场实测发现 底座很少”坏”到让人察觉——真正出问题的是端子簧片经十余年冷热循环后弹性衰减，导致 DI/DO 模块偶发接触不良、通道时通时断，查来查去以为是模块故障，换模块无效最后发现是底座端子虚接。3BUS208796‑501 这类 紧凑端子底座（对应 TU810V1/TU812V1 家族）就是 I/O 的机械骨架：承托电子模块、汇集现场线、传导背板总线。它本身无程序不跑逻辑，但没有它 模块插不上去、现场线接不了。
严格来说 3BUS208796‑501 是底座本体标识号，最终对应 TU810/TU812 哪一款要看原柜 BOM——采购前拍旧底座正面全图（含丝印 3BUS… 及任何后缀字母）给供应商核对，别只报数字。按 ABC 分类通常属 C 类（单价低），但整排机架底座同时老化时批量更换工程量极大——建议至少按”每面 I/O 机架 × 2～4 只散备底座 + 配套端子块”留 Buffer，关键装置升 B 类。TCO 里省的不是模块钱而是停机排查半天找”鬼影接触不良”的人工费。
应用场景与库存策略
I/O 机架靠底座拼接成 ModuleBus——单个底座端子失效只影响对应模块通道，但簧片普遍老化会造成多点漂移故障，在连续工艺装置（纸浆/化工/电厂辅网）这种间歇丢信号最容易被误判为现场仪表问题。
- ：非它不可因 模块与底座机械+电气锁定绑定，第三方端子单元不兼容。建议每面机架按 N+2～4 只散备（含对应可插拔端子块 TK810 类），贴标对应底座型号及适用模块宽度（12.5/22.5mm）。
- ：环境相对温和但柜内温差大加速簧片疲劳。建议与授权分销商签 VMI 或在五年大修计划里将 >10 年老底座列入批量更换清单，旧端子块同步换新。
- 老厂改造 — 底座型号确认（TU810 vs TU812 vs TU814）：严格来说不同 TU 系列宽度、背板引脚定义微差——换底座必须比对旧件丝印完整 3BUS208796‑501 及任何后缀字母（如 /A、/B、V1 等），确认与所插 模块版本兼容，不确定时拍正反面给 ABB 服务或供应商核实。
- 服役 >12 年装置： 底座本体塑料壳体寿命长，但可拆卸端子块簧片是耗材。建议常态备散件底座 × N+2 及端子块翻新包（Spring Contact Replacement Kit 或整块 TK810 新端子），防潮柜存放，每轮大修做端子紧固扭矩复核（典型 0.5～0.8 N·m）。
真实案例：南方某纸浆厂碱回收控制室 机架 DI810 通道偶发”1 变 0 又回 1″，排查两天换了模块、查了现场接近开关均无果——最终发现 TU810 底座对应通道端子簧片弹性衰减致接触电阻升至 1.2Ω（正常 <0.1Ω），现场 24V 回路压降临界触发 DI 翻转。库房无散备底座，紧急拆邻机架暂用才恢复。事后该厂将 底座+端子块列入 B 类备件，每面 I/O 机架配 3 只散备底座及一套 TK810 新端子块，规定五年大修全量更换 >10 年老底座端子块。
