描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | CI867K01 |
| 订货号 | 3BSE043660R1 |
| 制造商 | ABB |
| 通信协议 | Modbus TCP（客户端/服务器模式） |
| 以太网接口 | 1× RJ45，10/100 Mbps 自适应 |
| 最大连接数 | 最多 16 个 TCP 客户端或服务器连接 |
| 供电方式 | 由 AC 800M 背板提供，无需外接电源 |
| 工作温度 | 0 °C 至 +60 °C（部分供应商标 -25°C 至 +70°C，需核对原厂手册） |
| 防护等级 | IP20（控制柜内安装） |
| 安装方式 | 直接插在 AC 800M I/O 背板上，DIN导轨安装 |
| 认证标准 | CE、UL、IEC 61000-6 系列 |
产品深度介绍

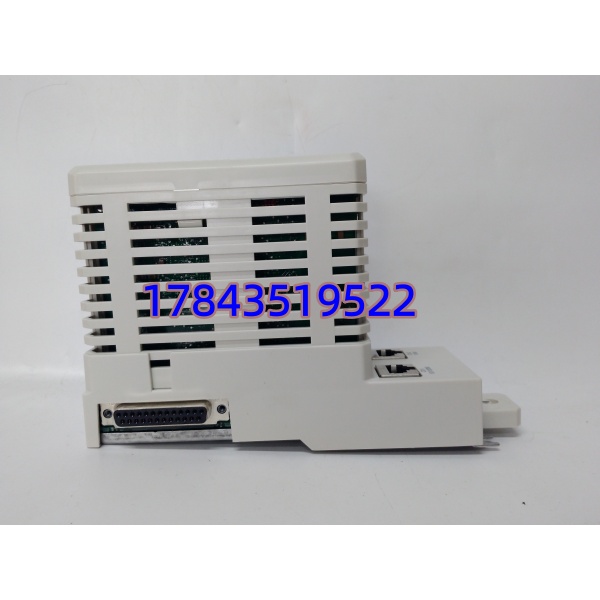

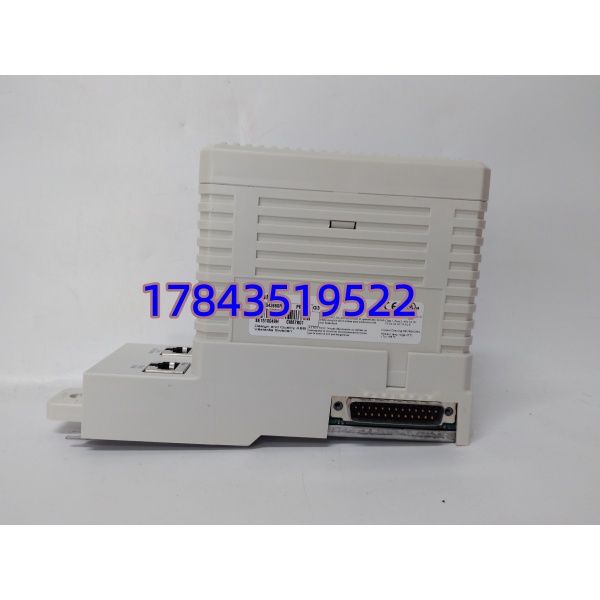

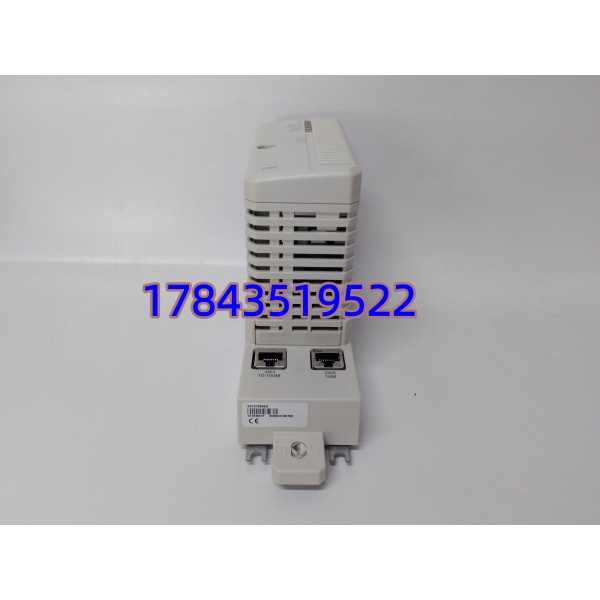

CI867K01 是 ABB AC 800M 控制器专门用来对接 Modbus TCP 设备的接口卡。它直接插在控制器的 I/O 背板上，通过 CEX-Bus 总线跟 CPU 通信，不需要额外电源或外置网关。核心价值就一个：把主 CPU 从通信处理里解放出来——它自己带独立的嵌入式处理器跑 Modbus 协议栈，实时控制逻辑不受网络通信影响。
这个模块支持主站和从站两种角色，可以在一个网络里同时扮演两种角色——主动读别的设备数据，同时响应外部系统的请求。支持线圈、离散输入、保持寄存器、输入寄存器的读写，地址映射通过 Control Builder M 软件配置。
⚠️ 重要区分：这东西不是用来连接工程师站或者下载程序的（那是 CPU 自带网口的功能），它专用于 Modbus 通信。不支持 Profinet、EtherNet/IP 或 ABB 的 MB300 协议——那些需要 CI871 或 CI854 等其他型号。
应用场景与工程痛点
工程痛点描述
搞过系统集成的人都懂，AC 800M 跟第三方设备通信最烦人的地方就是协议对不上。现场变频器是 Modbus TCP 的，智能仪表也是 Modbus TCP 的，但 ABB 系统本身不直接支持——你得想办法把数据搬过来。用外置网关吧，多一个设备就多一个故障点，还要额外供电和配线。CI867K01 的好处是直接插在机架上，少了一层中间设备，也少了一堆接线。
典型应用场景
- 水处理厂 – 智能仪表数据采集：把分布在厂区各处的流量计、液位计、水质分析仪的数据，通过 Modbus TCP 读到 AC 800M 系统里，实现集中监控。
- 电力系统 – 继电保护装置通信：跟变电站里的继保装置、电能表通讯，实时读取电流、电压、功率等参数，参与系统联锁逻辑。
- 制造业 – 变频器网络控制：通过 Modbus TCP 网络控制多台 ABB ACS880 或其他品牌的变频器，启停、调速、读取运行状态。
- 跨品牌 PLC 数据交换：把 AC 800M 跟施耐德 M340、西门子 S7-1200 等 PLC 连起来，在同一个控制系统里共享数据。
