产品详情
· 型号：3BSE042235R1 PP845
· 品牌：ABB
· 系列：Panel 800
技术参数

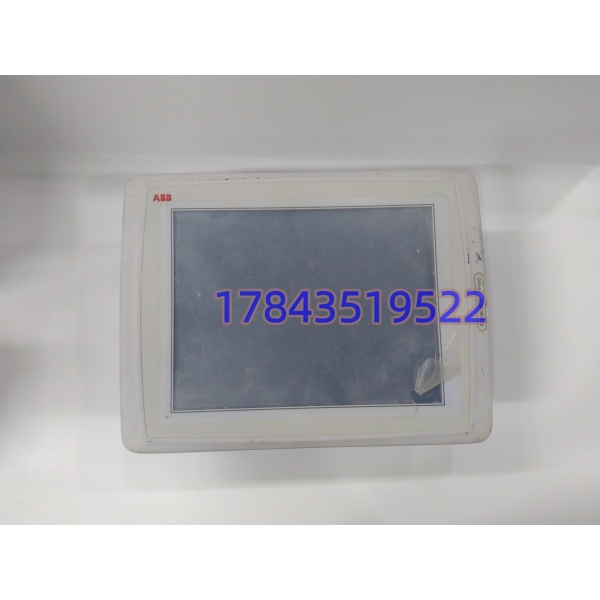

- 显示屏：10.4英寸 TFT LCD，64K色，SVGA 800×600像素
- 触摸类型：4线电阻式（聚酯薄膜覆玻璃，>100万次触控寿命）
- 处理器：416 MHz RISC CPU (Intel XScale)
- 内存配置：64 MB RAM，32 MB Flash（Intel StrataFlash），应用闪存12 MB（支持CF卡扩展）
- 电源输入：+24 V DC（范围 20–30 V DC），典型电流0.5 A，最大1.0 A，内置3.15 AT熔断器

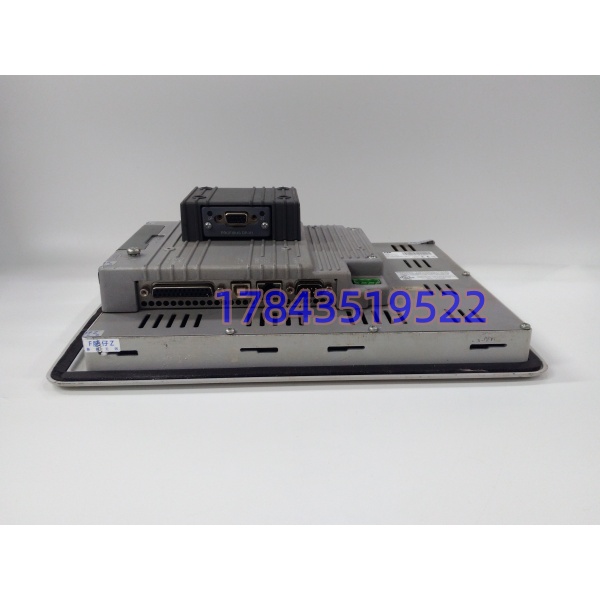

- 通信接口：2×RJ45 10/100 Mbps以太网，RS232C（9针D-sub），RS422/485（25针D-sub），USB Host Type A & Device Type B
- 前面板防护：IP66 / NEMA 4X（防尘防喷水），后面板IP20
- 工作环境：垂直安装0℃至+50℃，水平安装0℃至+40℃，湿度5%-85%非凝露
- 存储环境：-20℃至+70℃

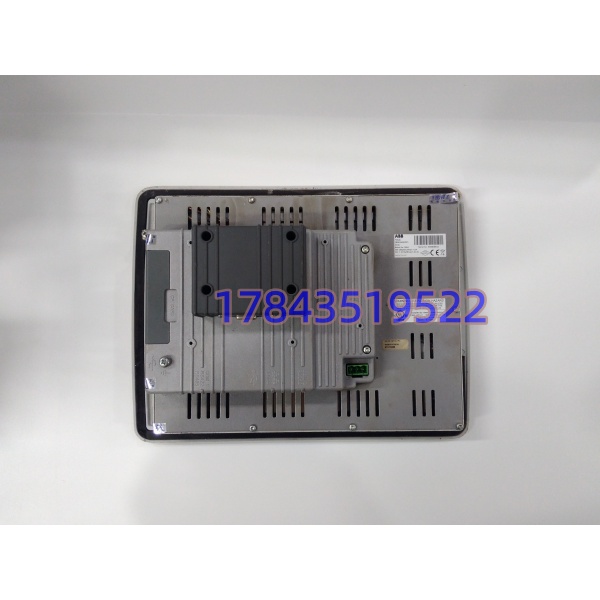

- 物理尺寸：前面板302×228×6 mm，安装深度58 mm（含间隙158 mm），净重约2.1 kg
- 认证标准：CE (EN 61000-6-2/4)、UL 508、UL 1604 Class I Div 2、DNV海事认证
- 实时时钟：CR2450电池供电，±20 PPM精度，常温最大误差1分钟/月
产品介绍
在某个造纸厂DCS改造项目里碰到过老式单色终端看不清蒸汽压力趋势的窘境，操作员只能凑到跟前眯着眼读数，误操作风险极高。PP845的定位就是填补Panel 800系列里中等尺寸高交互需求的缺口——它不像PP877那样12寸庞大占空间，也比PP620的6寸屏信息密度高出一截。10.4寸SVGA分辨率配合ABB Panel Builder 800组态软件，能把AC800M控制器的64K色动态流程图、历史趋势曲线和分页报警列表塞进一屏，CCFL背光在暗房巡检时也不会刺眼。严格来说，它只在固件与Panel Builder V5以上版本匹配时才能完整启用SVGA缩放与中文字库渲染，早期V4工程直接下装可能丢字体，需重新编译。
商业价值在于前面板IP66粉末涂层铝壳能硬扛清洗水柱和粉尘（符合ISA S71.04 G1/G2腐蚀等级），现场实测发现化工厂碱雾环境用了5年涂层没起皮。双以太网口支持控制器冗余环网，一根网线断了画面不卡顿，这对连续生产的油气处理单元是关键。不足之处是CCFL背光老化后亮度衰减比LED版PP845A明显，且不支持宽温-20℃启动，户外无人柜得加保温。不适合做SIL3安全停机指令的唯一操作端，急停该走硬接线回路。
替换与升级建议
- ✅ 直接替换：PP845A (3BSE042235R2)，硬件尺寸与开孔完全一致，背光升级为长效型，原Panel Builder项目文件无需重构可直接下载，仅需核对R2版固件兼容性，采购交期通常2-4周，成本持平。
- ⚠️ 软件兼容（需改配置）：PP846A (12.1英寸 SVGA)，显示区域变大但开孔宽度不同（302mm vs 330mm左右），无法直接嵌旧柜门，若强制升级需切割面板并重设HMI画面布局适应物理尺寸，改动工作量约8-16工时，涉及机柜机械改造与重新布线。
- ❌ 硬件不兼容：PP836 (8.4英寸 VGA 640×480)，开孔尺寸与分辨率均不匹配，插同型号底座通讯虽通但屏幕裁切显示异常，且触摸坐标校准失效，严禁替用。
若无直接库存，目前老旧R1版本市面多为拆机翻新（质保通常3-6个月），新项目建议锁定R2或评估PP846A整体换代。
常见问题解答
- 问：这玩意能直接带电换吗，会不会把AC800M通讯顶掉？
答：不行。PP845不支持热插拔，断电拔24V端子再拆，带电拔曾见过背板以太网芯片锁死的案例，重启控制器才恢复，别赌运气。
- 问：触摸屏局部没反应了咋整，能单换屏吗？
答：不建议单换。它是全贴合模组，官方维修只出整机，现场先用校准工具（系统菜单里）试一次，若还漂移大概率是排线老化或膜层断裂，直接整机置换最稳妥，返修周期约10-15工作日。
- 问：坏了怎么办，质保怎么算？
答：先查电源灯和COM灯，灯不亮量下24V端子有没有烧内部3.15A熔丝（后面可换）。渠道全新件通常12个月质保（非人为进水/碎屏包换），翻新件180天居多，请以原厂手册为准，私自开盖不保。
- 问：R1和R2混用在同一个800xA项目里行不？
答：行，但麻烦。工程里需分别挂对应版本的Panel Builder驱动，R2有些新控件R1跑不了，混用时建议统一降级到R1兼容模式编译，不然下载完开机报“Application Mismatch”。
- 问：CCFL背光暗了能自己换灯管吗？
答：理论上能拆后盖换，但拆了IP66密封胶条就废了，重新打胶达不到原厂防护等级，食品医药车间别这么干，直接换新面板省得验收卡壳。
