产品详情

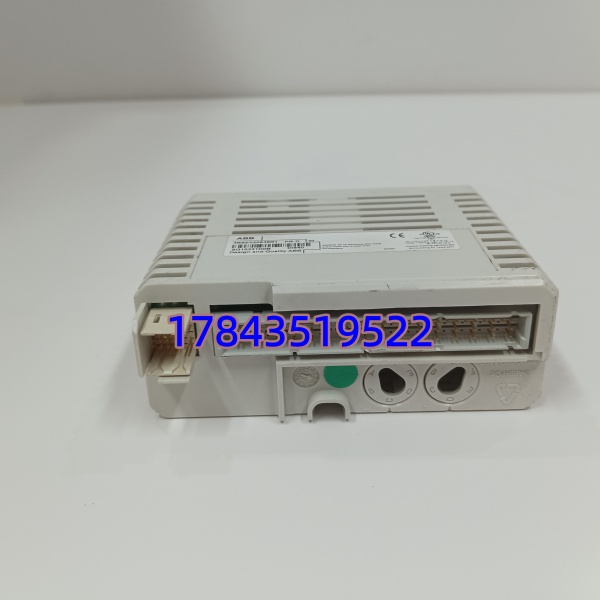

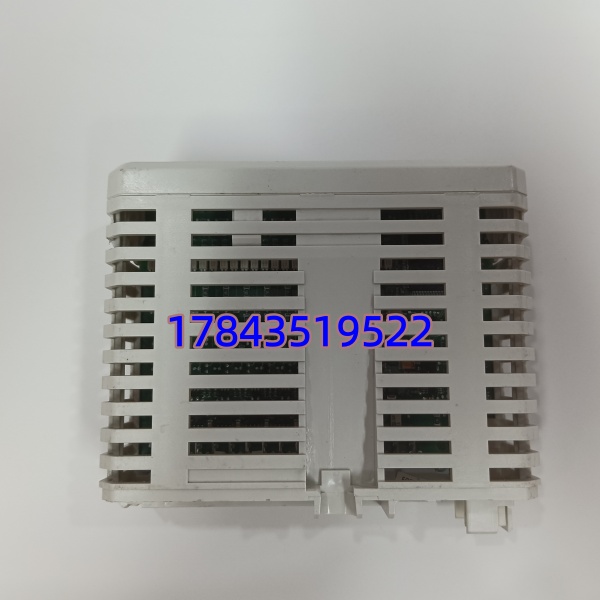

· 型号：DI840（3BSE020836R1）
· 品牌：ABB
· 系列：S800 I/O — 适配 AC 800M / System 800xA DCS
技术参数
| 参数项 | 规格值 |
|---|---|
| ABB 型号 / 订货号 | DI840 / 3BSE020836R1 |
| 产品类型 | S800 I/O 数字量输入模块，24 V DC，电流宿型（Current Sinking） |
| 输入通道 | 16 通道，1 组整体与地隔离（Group Isolated from Ground） |
| 额定电压 | 24 V DC（工作范围 18–30 V DC） |
| 逻辑”0″电平 | -30 V ～ +5 V DC |
| 逻辑”1″电平 | 11 V ～ 30 V DC（典型门槛 ≈11 V） |
| 输入电流 | 典型 7 mA @ 24 V DC |
| 输入阻抗 | 3.3 kΩ |
| SOE（事件顺序记录） | 支持，分辨率 1 ms，事件队列最深 257 条，精度 0 ms ～ +1.3 ms |
| 数字滤波 | 可编程 0–127 ms（Shutter Filter，可按通道设置） |
| 传感器电源 | 内置监控与限流，每 2 输入通道配 1 路传感器电源输出 |
| 隔离耐压 | 通道组—背板 ≥500 V AC（1 min），额定绝缘电压 50 V |
| 最大现场电缆长度 | 600 m（屏蔽双绞线，依 EMC 环境酌情降额） |
| 背板供电消耗 | +5 V ModuleBus 典型 100 mA；+24 V 外部 15 mA＋传感器电源最大 335 mA |
| 功耗 | 典型 2.7 W |

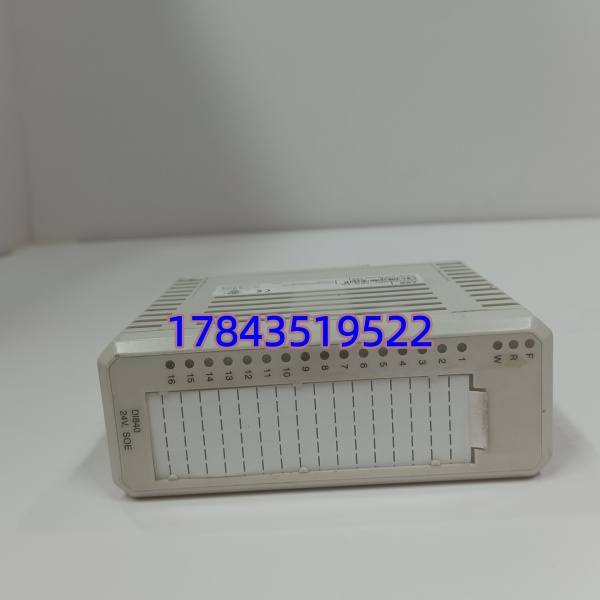

| 诊断指示 | 每通道 CHx LED ＋模块 RUN / FAULT / WARNING LED；过程电源/内部电路监控 |
| 热插拔 | 支持在线插拔更换（需系统 I/O 配置已含该模块） |
| 冗余 | 支持单模块或冗余对配置（1:1 Redundancy） |
| 兼容 MTU 基座 | TU810V1 / TU812V1 / TU814V1 / TU818 / TU830V1 / TU833 / TU838 / TU842 / TU843 / TU852 |
| 工作环境 | 工作 0～+55℃（紧凑 MTU 垂直安装建议 ≤+40℃），5–95% RH 非凝露，IP20 |
| 认证 | CE / UL 61010-1 / cULus C1 Div2 / ATEX Zone 2 / DNV-BV-LR 船级社 / RoHS |
| 尺寸 / 重量 | 45(W)×119(H)×102(D) mm，约 0.15 kg |
产品介绍
DCS 系统里 DI 卡最容易被视为”无所谓，能读到就行”——直到跳车事故你需要证明是现场限位开关先动作还是联锁程序先输出。DI840 的价值就在那 1ms SOE 时间戳和 257 条本地事件缓存，Control Builder 里能直接拉出毫秒级动作顺序，不用靠 SCADA 日志去猜。在某自备电厂 SOE 分析中实测，它比普通 DI810 多保留了关键的”先于跳闸 3ms 的现场接点抖动”记录，直接帮锁定了接近开关受变频器感应误触发的问题。
采购角度注意两点：第一，DI840 目前 ABB 仍正常供货（非 EOL），但市场上混有拆机件，要求带原厂标签和序列号可读；第二，它比 DI810/DI801 贵约 30–50%，若你的装置完全不需要 SOE 追溯且点数紧张，可以评估降级用 DI810 省预算——但安全联锁、ETS、FSSS 等保护回路强烈建议全用 DI840。它不支持源型（Sourcing）接线，现场 PNP 正极性传感器需外接中间继电器或选 DI814（源型），别买错。
替换与升级建议
✅ 直接替换
- 同型号 DI840 3BSE020836R1（含 R100/R101 等批次后缀）：硬件完全兼容，换上后在 Control Builder / 800xA Hardware Editor 确认 I/O 配置含该模块，下载 I/O 映像即可。工作量≈插卡＋下装配置（10–15 min）。旧模块参数不需迁移（DI 无用户参数），直接生效。
⚠️ 软件兼容（需改 I/O 配置/注意功能差异）
- DI810（3BSE008508R1）— 16 ch 24V DC Sinking 无 SOE：物理基座兼容（同为 S800 16ch DI），可直接插槽互换，但 SOE 功能丢失。若原工程逻辑依赖 SOE 时间戳需改组态或接受无 SOE。替换成本低（仅重下装 I/O 定义），适合非保护回路降级替用。
- DI814（3BSE008514R1）— 16 ch 24V DC Current Sourcing（源型）：基座兼容但输入极性相反（Sourcing vs Sinking），现场接线需改公共端接 0V 而非 +24V，且同样无 SOE。仅当现场传感器是 PNP 源型输出且确认接线改动可行时考虑。
❌ 硬件不兼容
- DI830 / DI831（48V DC 输入）：电压等级不同，插同一基座但 24V 现场信号无法正确识别逻辑”1″，严禁互替。
- DO840（数字输出模块）、AI/AO 模块：插槽物理同但 I/O 类型不匹配，机架报 Configuration Mismatch。
- Advant OCS IMDSI 系列 / Procontrol P 机架 DI 卡：背板总线完全不同，不能插入 S800 基座也不能反向互插。
在 S800 产品线内暂无”升级替代”型号，属现役主力件。紧急缺货可用 DI810 临时顶非 SOE 测点，保护联锁回路不建议降配。
常见问题解答 (FAQ)
Q1：这卡能直接换我机架上坏的 DI810 吗？要改程序不？
硬件插槽兼容，可直接插。但 多了 SOE 和传感器电源监控定义，建议在 Hardware Editor 里把 I/O 类型改成 后重新下装 I/O 配置（不下装也能跑但诊断可能有差异）。若原逻辑没引用 SOE 对象则控制程序本身不用改。
Q2：现场是 PNP 接近开关（+24V 输出）能直接接吗？
是 Sinking（漏型/NPN 输入），公共端接 +24V，现场开关需能把输入拉低到 0V。标准 PNP 三线制接近开关通常可用——棕线+24V、蓝线0V、黑线（信号）进 通道，只要开关吸合能将通道拉至 <5V 即识别为”1″。若传感器是 NPN 输出也 OK。源型（Sourcing）输入请选 DI814。
Q3：SOE 怎么启用？需要在卡上设跳线吗？
不需要跳线，全软件组态。在 Control Builder M / 800xA 中对 通道启用 SOE 并设滤波时间，控制器自动收集带时间戳的事件。注意 SOE 精度依赖控制器时钟同步（建议启 NTP 或 IEEE 1588），否则各卡时间戳基准漂移。
Q4：模块插上 FAULT 灯亮是什么原因？
最常见三件事：①I/O 配置里模块类型与实际插的不符（如下成了 但插的是 老批次需固件匹配——通常 v5.x 以上 CI854 都支持）；②MTU 基座未供 +24V 现场电源或极性反；③模块金手指氧化接触不良。先在线 Read I/O Image 看具体 Diagnostic Code。
Q5：配哪种端子底座（MTU）？我原来用的是 TU810 能用吗？
能用。 兼容 TU810V1 / TU812V1 / TU814V1 / TU830V1 / TU833 / TU842 / TU852 等 S800 MTU。TU810 是最紧凑型（垂直安装），注意其允许最高环温 40℃。冗余配置建议用 TU830/TU842（带冗余接线端子）。底座需单独采购。
