产品详情

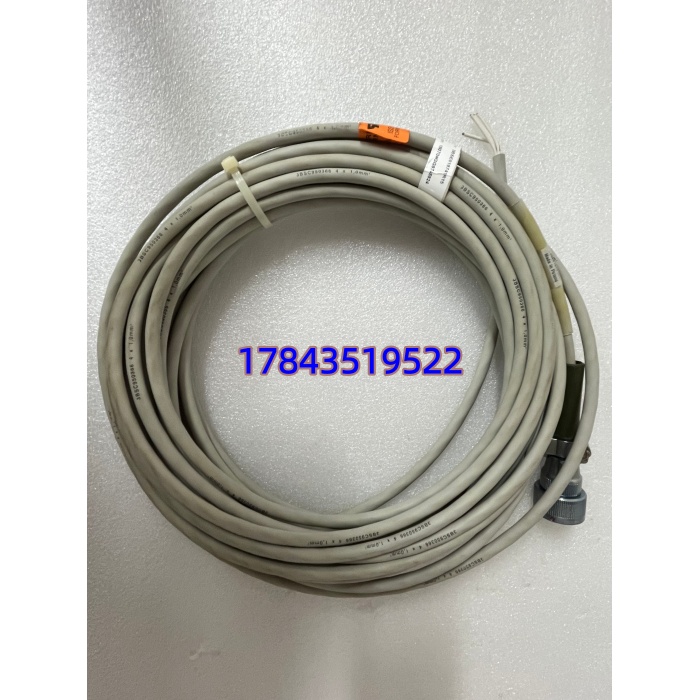

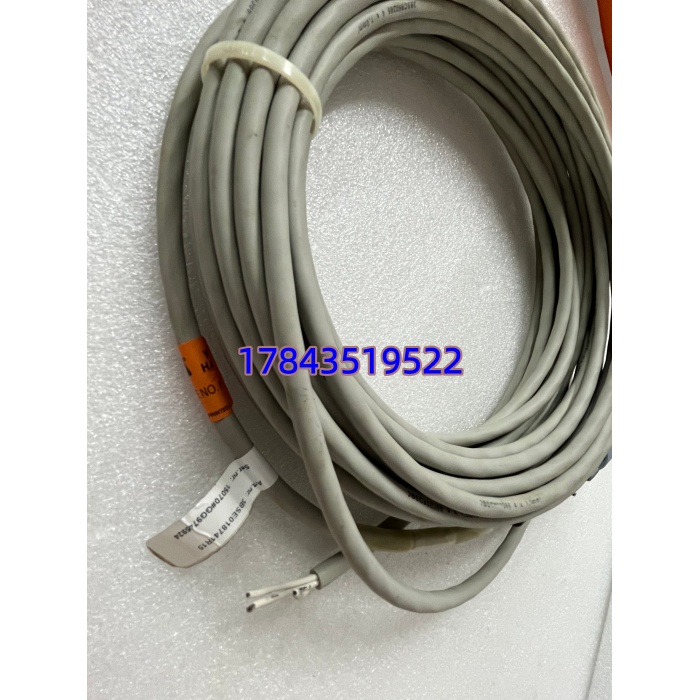

· 型号：3BSE018741R15
· 品牌：ABB
· 系列：Pressductor — Tension/Force Sensor Interconnect Cable Assembly
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品名称 | Pressductor Sensor Connection Cable Assembly |
| 完整型号 | 3BSE018741R15（R后缀数字=长度米，此款=15m） |
| 适用传感器 | ABB PFTL101、PFTL201、PFCL201、PFCL301 等压磁张力辊/枕形负荷传感器 |
| 连接电子单元 | PFEA101、PFEA112、PFEW 系列 Pressductor 放大器/变送器（及兼容 Millmate 400/500 I/O） |
| 线缆结构 | 多芯双绞线 + 独立信号对铝箔屏蔽 + 整体镀锡铜网总屏蔽 |
| 屏蔽方式 | 双屏蔽（一对铝箔+总铜网），推荐现场单端或AB指定端接地以防地电位环流 |
| 连接器类型 | 两端预压接 ABB 圆形工业密封连接器（典型 M23 或 定制 Pressductor 多芯圆形，依传感器接口定） |
| 标称长度 | 15 m（公差 typical ±2%，以原厂BOM为准） |
| 外护套材质 | 耐油 PUR（Polyurethane）或特种PVC/PUR混合，依出货批次 |
| 弯曲半径 | 动态≥10×Ø / 静态≥5×Ø |
| 工作温度 | -40℃ ～ +80℃（安装环境，非工艺介质） |
| 防护等级 | IP65/IP67（连接器插合状态，未插合加防尘盖可达IP67） |
| 典型应用产线 | 造纸/板带轧机张力闭环、镀锡线/连退线张力检测、复卷机负载测量 |
| 认证 | CE、RoHS、部分批次 DNV/GL（依最终用途确认） |
| 重量(约) | ≈1.8~2.2 kg（15m含接头） |
产品介绍
张力闭环系统里最容易被忽视的短板其实是这根线——压磁传感器输出仅毫伏级，普通屏蔽线电容大、双绞不均，在轧机主传动变频器旁跑几年屏蔽层劣化后引入共模噪声，Strip Tension 就会周期性抖动触发报警。3BSE018741R15 是 ABB 按 Pressductor 系统阻抗与带宽专门定制的低噪声双屏蔽组件：芯线双绞节距经优化降低环路面积，内外双层屏蔽分别处理信号回流与高频拾噪，两端预压 ABB 密封接头省掉现场手工焊接或压针（那是另一个故障点）。在某冷连轧改造中把第三方”等效屏蔽线”换回这根原厂缆，PFEA101 的 Noise Level 指示从 0.8%FS 降到 <0.2%FS，再没出过假张力越限跳车。
严格来说 R05/R10/R15/R20 只是长度不同、接头引脚定义完全相同，互换只需确认现场走线路径余量——买短了接不上，买太长盘圈增大感应环路（尽量不盘圈或盘直径>300mm）。它不能当普通动力线或 Profibus DP 线替用，也不适配非 Pressductor 接口传感器（如 SIEMENS 荷重传感器 MiniSense 系列接头不同）。全新原装带序列号可溯源，适合连轧/纸机关键张力测点备件定额。[请以 ABB Pressductor Installation Manual IM-PFTL101及 PFEA101 Wiring Diagram 为准]
替换与升级建议
✅ 直接替换
- 同系列不同长度（3BSE018741R05 / R10 / R20 等）：物理接头、引脚定义、屏蔽结构完全一致，仅长度差异——直接按现场实际走线距离选，无配置改动，无成本差异（仅单价随米数浮动）。
- 原厂同型号 3BSE018741R15 各批次 Revision：完全互替，在线更换（断电信号侧电即可拔插重连），约 5 分钟。
⚠️ 有条件替代（不推荐但有据可自制）
- 优质双屏蔽双绞传感器电缆 + 原厂接头散件手工压接：理论上信号可通，但 ABB 官方不建议（接头气密/屏蔽连续性难保证，可能影响 SIL 相关文件有效性及质保），且自制线无原厂序列号不利追溯——仅应急临时方案，不建议作为永久替换。
❌ 硬件不兼容
- 普通 RVVP 屏蔽控制电缆、Profibus DP 紫色总线缆：芯数/阻抗/屏蔽结构不符，接 Pressductor 后噪声大增甚至读值漂移，严禁作永久替代。
- 非 ABB 传感器品牌专用线缆（Siemens / Mettler 等接头不同）：物理不能互插。
现场实测发现部分老 PFTL101C 传感器接口为老款圆形军标连接器而非 M23，3BSE018741R15 对应接口需核对传感器铭牌 Connector Type——若不符需订对应老款预制缆件号。[请以 ABB Pressductor Spare Parts List中 Cable Assembly 表为准]
