描述
产品详情

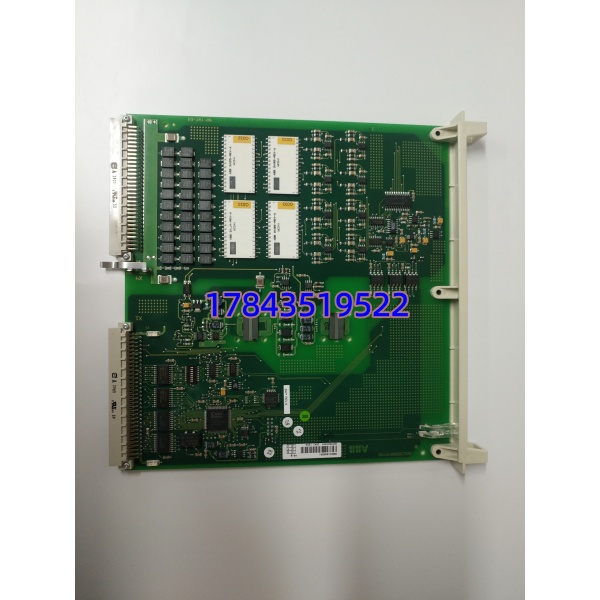

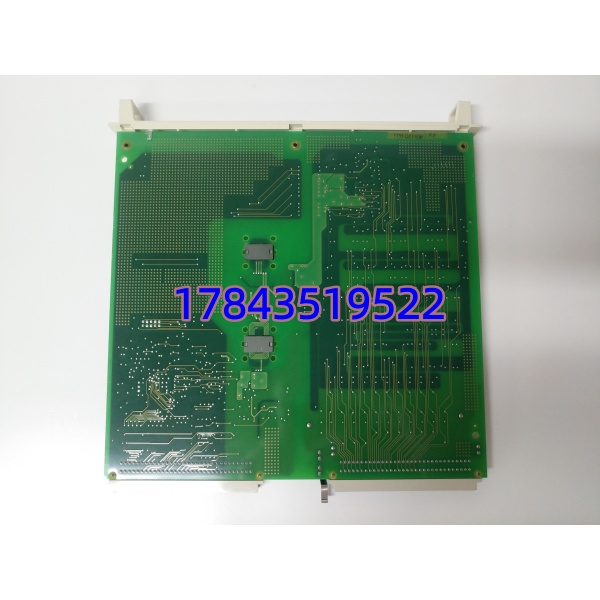

· 型号：DSAI130A（ABB Advant S100 I/O，Order No. 3BSE018292R1）
· 品牌：ABB
· 系列：Advant OCS / S100 I/O — Analog Input Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | DSAI130A |
| ABB 订货号 | 3BSE018292R1（早期标 DSAB-130-… 功能兼容） |
| 制造商 | ABB Switzerland / Sweden (Process Automation) |
| 适用系统 | ABB Advant OCS: AC410 / AC450 / MasterPiece 200 带 S100 I/O 机架 (TU810 / TU812 / TU818 端子单元) |
| 模块类型 | 16 通道模拟量输入（可分两组 8+8 独立组态电压/电流） |
| 输入信号类型 | ±10 VDC / 0–20 mA / 4–20 mA（software select per group of 8 ch） |
| A/D 分辨率 | 12 bit（标准）/ 14 bit 某些固件版本对低 range 有效位略高） |
| 精度(典型) | ±0.2% FS @ 25℃（电压），±0.3% FS（电流，依外供配电精度） |
| 输入阻抗 | 电压模式 > 100 kΩ；电流模式 250 Ω（内置 shunt for 4–20mA → 1–5V 内部） |
| 更新周期 | 典型 40–80 ms（依 S100 总线扫描及任务周期） |
| 隔离 | 现场侧↔逻辑侧 光电隔离 ≥ 1500 VDC（通道组间非隔离，共 AGND） |
| 所需端子单元 | TU810 (标准 16 ch S100端子) / TU812 / TU818（依据机架紧凑/冗余型），DSAI130A 不自带接线端子 |
| 背板通信 | S100 I/O Bus (parallel / serial hybrid per Advant arch)，auto-address by slot |
| 状态指示 | 前面板 RUN / ERR LED + Module Active LED（per 惯例） |
| 热插拔 | 支持（Hot Swap），在线更换不影响邻槽 — 建议先确认 controller 处于 Run 且无强制点在该卡 |
| 供电 | 通过 机架背板 5 VDC（from TU81x 电源或主架 PS），典型 ≤ 1.5 W |
| 工作温度 | 0℃～+55℃（控制室柜内），存储 -40～+85℃ |
| 相对湿度 | 5%–95% RH，非凝露 |
| 尺寸(约) | 单 模块 100×60×130 mm（依 TU 装配） |
| 重量(约) | 0.22 kg（模块本体，不含 TU） |
| 认证 | CE / UL / cUL / GL (部分批次) / RoHS |
产品介绍
（现场痛点切入）
某个纸机 AC450 年检时遇过：#3 流浆箱压差变送回路 SOE 偶发 “< 4mA Sensor Fail” 但现场万用表量正常 12.8mA——查为 DSAI130A Ch9-16 组内部 shunt 250Ω 老化致微小温漂超报警窗，热插拔替换后恢复。这提醒我们 AI 卡 MTBF 标得高但内置采样电阻与输入滤波电容是长周期老化点（10年+），建议大修期做 AI 通道注入标准 mA 校验线性。DSAI130A 采集的不只是”趋势显示”——常参与定量 APMP 浓度、蒸汽压力、网部脱水真空度这些直接参与 APC 修正或高值报警，模块故障致模拟量盲区。
是 ABB Advant 家族标准 16 ch AI，把现场 4–20mA / ±10V 信号数字化送 AC410/450 做监视与回路计算。ABB 将 大部分 I/O 标 Legacy/Mature，新件交期曾拉至 12–24 周且部分地区仅 NOS——从 ABC 分类看按 I/O 槽位比例列 ，确认现网 TU 端子单元型号已备或兼容。
替换与升级建议
✅ 直接替换
- DSAI130 (老 DSAB-130) → (RoHS 版)：物理插槽、背板 Bus、TU 端子兼容。Advant Controller auto-read ID → 确认 Param Set 加载（多从 NVRAM auto-load）。无额外配置改线。
- 同代 AI 模块互换（ 不同 Batch / Date Code）完全兼容。
⚠️ 软件兼容（需改配置 — 属系统升级情形）
- 若整体系统从 Advant I/O 升 AC800M + S800 I/O (AI835/AI843 etc.) — 需重新组态 Control Builder M 映射新 I/O 地址、重接端子（TU810≠TU830 物理），属项目级改造非简单换卡。
❌ 硬件不兼容
- S800 I/O 模块 (AI835 / AI843 等) — 物理尺寸类似但背板总线( vs S800 Compact I/O Bus)、端子单元(TU810 vs TU830)均不同 不可互插。
- 忘记配 TU810/TU812 端子单元 — 不接现场线，须搭配套端子单元（通常机架已带，备件只需模块本体除非 TU 也损）。
