描述
产品详情

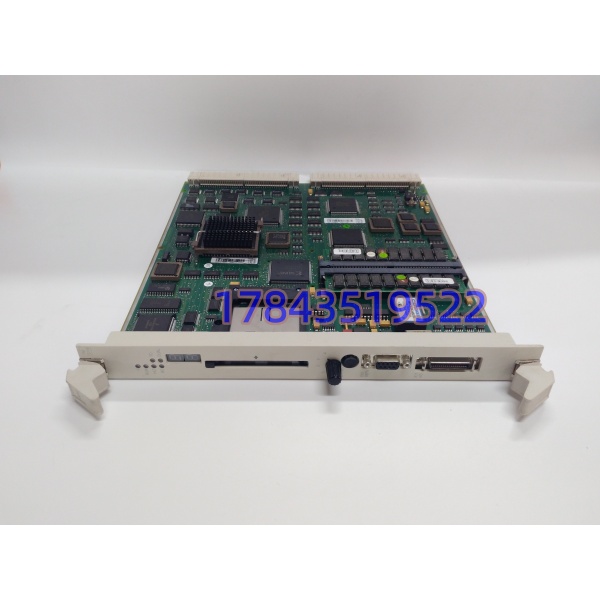

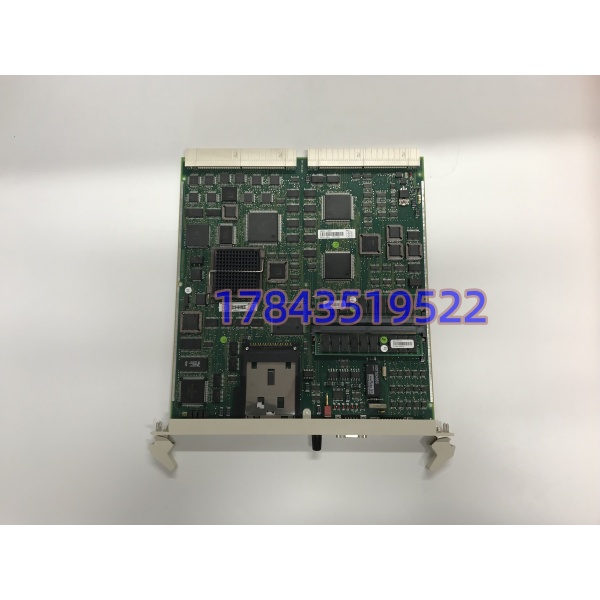

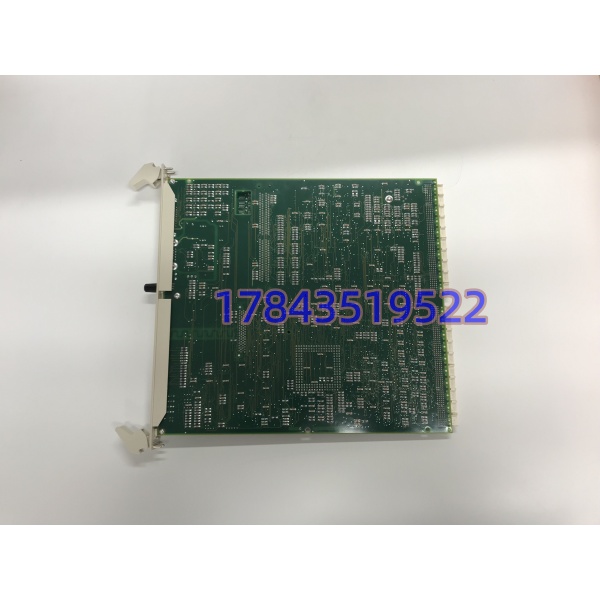

· 型号：PM511V08 3BSE011180R1
· 品牌：ABB
· 系列：Advant OCS
技术参数
| 参数项 | 规格值 | 工程意义 |
|---|---|---|
| 内存容量 | 8 MB 动态RAM | 满足中型DCS系统的逻辑与数据处理需求 |
| 冗余支持 | 1:1 热备冗余 | 主模块故障时备用模块无缝接管，保障高可用性 |
| 兼容控制器 | AC 450 / AC 460 | 适配Advant OCS系列主流控制单元 |
| 通信协议 | Modbus / PROFIBUS / Ethernet | 灵活接入上位机、远程I/O及第三方设备 |
| 信号处理 | 多路AI/AO/DI/DO | 直接连接现场仪表，支持PID与高速采样 |
| 结构形式 | 插槽式模块 | 支持热插拔，便于在线更换与系统扩展 |
| 电源要求 | +24V DC (内部转换) | 需确保外部24V电源稳定，纹波需符合规范 |
| 状态指示 | F/RUN/HLT/TO/BC/DUAL | 面板LED直观显示运行、故障、冗余及总线状态 |
| 自诊断功能 | 硬件自检与报警 | 实时监测内部电压、总线超时，快速定位问题 |
| 环境适应性 | 工业级宽温/抗干扰 | 可在高温、高湿、强电磁干扰环境下长期运行 |
| 编程方式 | 用户可编程逻辑 | 支持自定义控制策略与参数个性化设置 |
| 典型应用 | 电力/石化/冶金DCS | 为发电机组、反应釜、轧线等提供核心算力 |
产品介绍
在电厂DCS或大型化工厂的Advant OCS系统里，PM511V08 就是那个“不能停”的核心。现场实测发现，很多工程师在系统升级或备件采购时，只盯着“8MB内存”这个数字，却忽略了它真正的价值——1:1冗余能力。当主处理器出现硬件故障或总线超时，备用模块能在毫秒级内无缝接管，整个过程对上层SCADA和现场执行器几乎透明，这种“无感切换”才是关键产线最需要的保险。
不过，别以为插上就能高枕无忧。严格来说，它的冗余切换依赖于正确的配置和稳定的外部电源。我碰到过好几个案例，模块本身没问题，但24V电源纹波太大，或者冗余配置没做对，导致系统频繁报“DUAL”状态异常，甚至误触发停机。所以，装这块模块，电源质量和冗余组态才是真正决定系统稳定性的“隐形参数”，别等出了事才查手册。
替换与升级建议
- ✅ 直接替换：PM511V08 3BSE011180R1（同硬件版本）。内存、固件、冗余逻辑完全一致，无需修改配置，即插即用。
- ⚠️ 软件兼容（需改配置）：PM511V16。虽然同属PM511系列，但V16内存更大（16MB），替换后可能需要调整系统内存分配或重新编译工程文件，工作量约0.5-1人天，需有Advant OCS调试经验的工程师操作。
- ❌ 硬件不兼容：PM511V04 / PM640。V04内存不足，无法承载现有逻辑；PM640属于AC800M系列，硬件架构、背板接口、通信协议均不兼容，直接替换会导致系统无法启动，必须重新设计控制方案。
诚实提醒：Advant OCS系统已逐步进入生命周期后期，PM511V08 的库存正在持续消耗。市面上翻新件、拆机件泛滥，如果价格低于市场均价30%，大概率是维修板或老化件。在关键DCS系统上使用这种备件，一旦冗余失效，造成的损失远超模块本身价值，别拿整厂的生产去赌几千块的差价。
