描述
产品详情

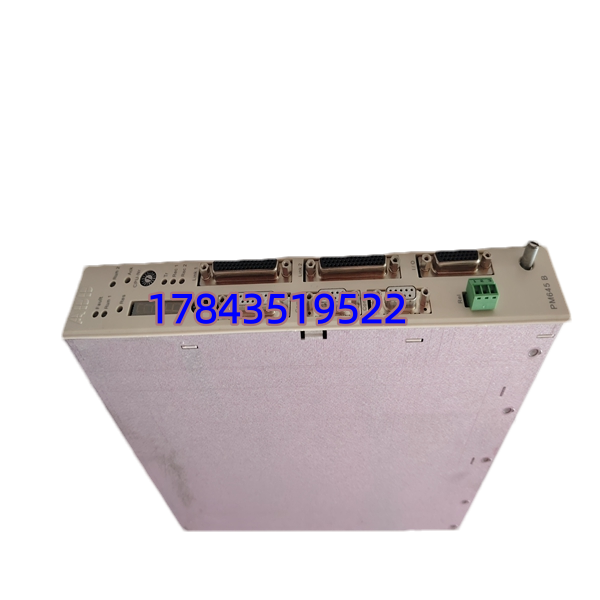

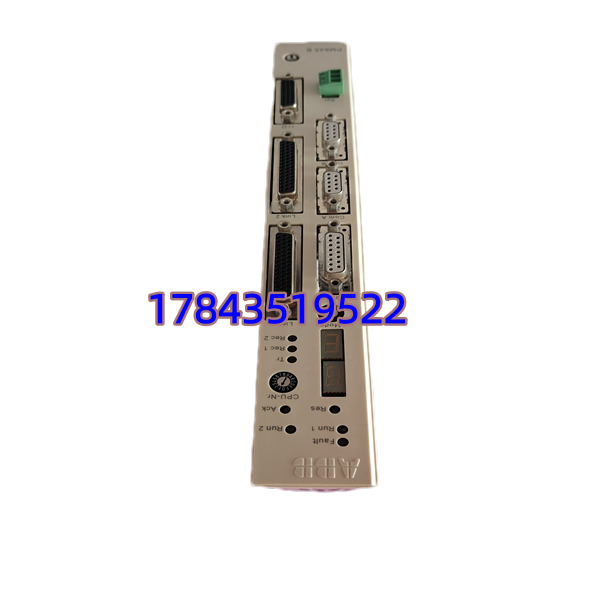

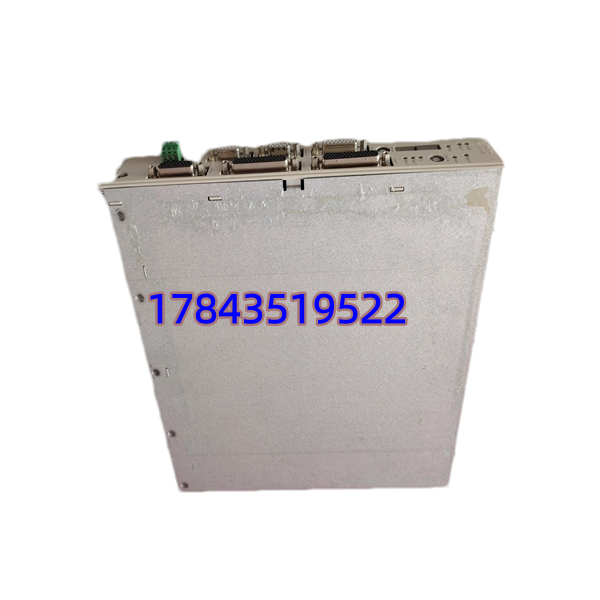

· 型号：PM645B（3BSE010535R1）
· 品牌：ABB
· 系列：AC 800M / System 800xA Distributed Control System Controller
规格参数
- 模块类型：过程控制 CPU / 处理器模块（Processor Unit）
- 订货号：3BSE010535R1（PM645B）
- 适用底座：TP830（标准）/ TP831（冗余电源型）Baseplate，不可单独运行
- 处理器架构：32-bit RISC 工业处理器（PM645B 为 PM645A 增强版，内存加倍）
- 用户内存：RAM 16 MB（程序运行），Flash 非易失存储 7.5 MB（项目+系统）
- 最小控制周期：1 ms（依程序复杂度），支持确定性扫描
- 编程语言：全兼容 IEC 61131-3（LD/FBD/ST/SFC/IL），部分版本支持 C 扩展
- 通信接口：2× 10/100 Mbps Ethernet（CEX-Bus，支持 Modbus TCP、ABB 专有协议、OPC UA 需固件支持）；1× Profibus-DP V0/V1 Master（9-pin D-sub 或 RJ45 依底座）；1× RS-232/485 调试串口
- I/O 扩展能力：通过 Compact I/O Bus 或 Fieldbus 网关连接 S800/S900 I/O，单机最多管理 8 个本地 I/O 机架
- 冗余支持：支持 1:1 双 CPU 热备（Primary/Backup），故障切换 < 100 ms 无扰接管（需冗余底座 TP831 + 同步电缆）
- 供电方式：由底座背板取 24 V DC（±10%~±20%），典型功耗 18 W
- 状态指示：前端 LED（PWR / RUN / ERR / COM / DP-ACT / Battery），便于快速排障
- 电池备份：可选 3.6V 锂电池（ABB P/N 4943013-6）保持非易失 RAM 数据（程序本身存 Flash）
- 工作环境：0℃ ~ +60℃（工业级），5%~95% RH 无凝露；存储 -40℃ ~ +85℃
- 安装方式：插入 AC 800M 控制器机架或 DIN 导轨安装底座，冗余配置支持在线热插拔更换
- 认证：CE / UL / cUL / ATEX Zone 2（部分版本）
- 物理尺寸/重量：约 252×40×273 mm / ≈1.75 kg
严格来说 PM645B（3BSE010535R1）与早期 PM645A 硬件 pin-to-pin 兼容且可向下替（B 版 RAM/Flash 更大），但反过来用 PM645A 替 PM645B 跑大程序会因内存不足报 Load Error——Control Builder 工程文件需匹配对应 CPU Type 重新编译下载，以 ABB 原厂手册为准。
产品介绍
现场实测发现——化工厂 DCS 年检做 CPU 切换测试时，备机报”Inconsistent Program Version”是因为原 PM645B 跑的程序超了 PM645A 内存上限，后来干脆两套全统一换成 才消停。 就是 ABB AC 800M 控制站的”大脑”：它不吃电多（约 18W）但扛着整个控制回路的 PID 运算、I/O 扫描和通信调度，双机配冗余底座能在主 CPU 挂掉时毫秒级无扰切换——这对连续工艺装置（炼油、化工、造纸）是底线要求，单 CPU 配置缺备件等于赌运气。
从库存经理角度说句实话： 虽比早期 PM6xx 新些但 ABB 已对 AC 800M 部分老型号发过 PCN 转入 Mature/Limited，原厂新件交期 8–16 周起，市面 NOS 与认证翻新并存。TCO 考量是——它是装置 A 类 Top 关键件，单 CPU 配置的控制器每柜必备 ≥1 件冷备（Buffer Stock），冗余配置按全厂 N+1 合并池，别只囤 I/O 卡忘了 CPU；若确认无升级计划且装置寿命 > 5–8 年，关注 Last-Time-Buy 窗口适度囤货（尤其中小装置只有单控制器时）。
应用场景与库存策略
AC 800M CPU 模块故障 = 整面控制柜逻辑全停（无法执行调节/联锁），连续工艺装置要么紧急打手动要么局部停车——某乙烯装置曾因单 CPU 无备件等空运 3 周，裂解炉降负荷损失七位数。 必须配 TP830/TP831 底座运行，非通用 PLC CPU 可替。
- 炼油/化工/造纸 AC 800M 过程控制站（单 CPU 配置）：建议每面控制器柜备 1 件冷备件密封存放，标签注明固件版本（建议与现场一致，如 CB M 5.x.x），配套同型号 TP830/TP831 底座最好也同步备少量（底座背板连接器氧化也是隐性故障点）。
- 冗余配置（1:1 Hot Standby）多套同型装置：按全厂控制器对数 N+1 建合并备件池，向授权代理谈寄售代管减资金占用；注意成对 CPU 固件版本须一致方可冗余同步。
- ：B 可替 A（内存大向下兼容），A 不可替 B（内存不足），工程文件 CPU Type 需对应——若现场仍混用 A 版建议借大修逐步统一为 B 版简化备件池。
- 停产过渡期提示：登录 MyABB 查最新 PCN，若确认 EOL 且无迁移计划（如升 PM856/PM891）按剩余寿命(8~12年)×年失效率(约 0.3%~0.5%)×安全系数 2 做 Last-Time-Buy，优先找带原厂标签 NOS 或 ABB Certified Refurbished（到货需上电自检读 Flash 完整性）。
真实案例：北方某 200kt/a 聚丙烯装置，AC 800M 单控制器（ + TP830）运行——大修后开机第 2 天控制柜报”CPU Watchdog Reset”反复重启，量 24V 背板电正常，拆下 发现板载时钟晶振周边电容漏电致温升后停振（板龄 14 年）。库房按早先建议备了一件 冷备（NOS，同固件版 V5.xx），断电拔旧→拔底座排线检查→装新底座（或清洁原底座金手指）→插新 CPU→从 CompactFlash/上载下载项目→运行 OK，全程 20 分钟未影响再开车节点。若等调货代理报 6 周，装置需维持热氮保压或局部停车——事后将 +TP830 列入 ABC-A，强制每单 CPU 柜 1 件成套冷备并两年做一次上电引导测试。
